12 ngipin spline bolts na may flange

12 ngipin spline bolts na may flange ay madalas na angkop para sa mga proyekto na nangangailangan ng mga koneksyon sa firm at anti-slip. Maaari itong magbigay ng mas mahusay na metalikang kuwintas at maiwasan ang mga bolts mula sa pagdulas sa panahon ng proseso ng paghihigpit. Ang mga bolts na ginawa ng Xiaoguo® Factory ay sumunod sa pamantayan ng pagpapatupad ng MS 14157B-1978.

Magpadala ng Inquiry

Paglalarawan ng Produkto

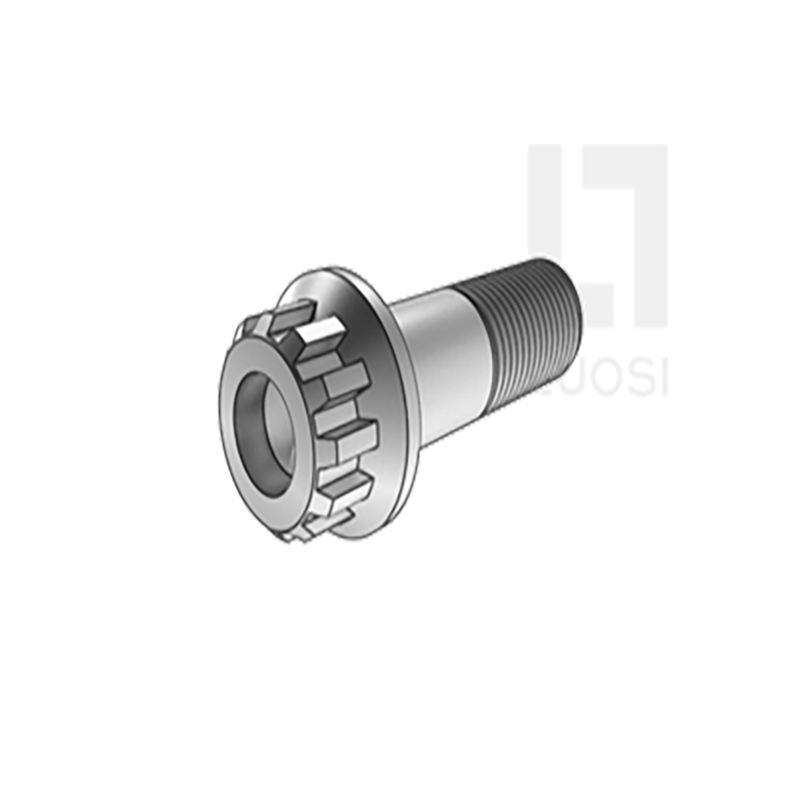

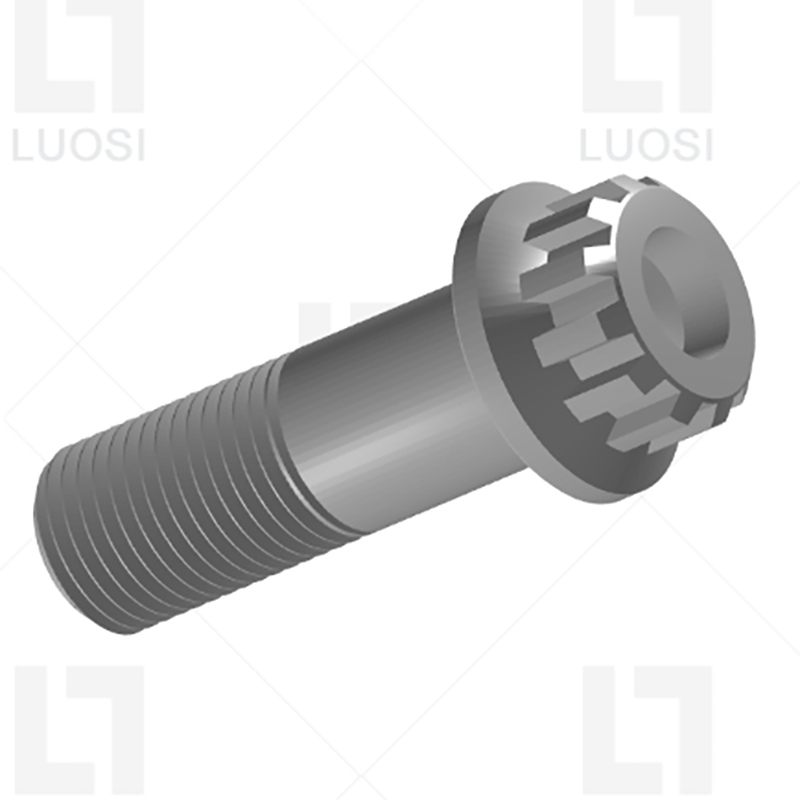

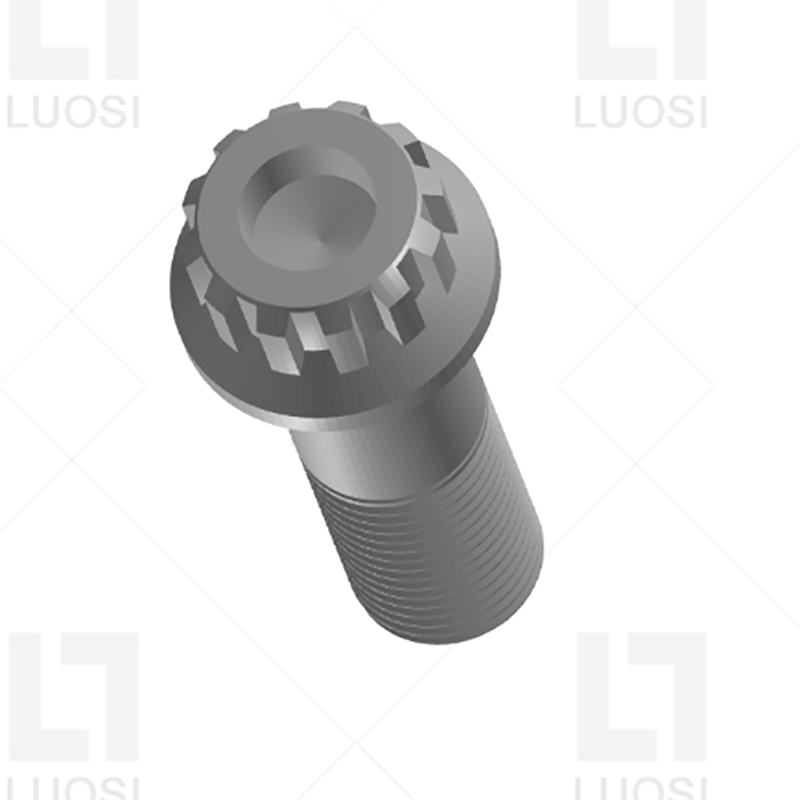

Ang ulo ng 12 ngipin spline bolts na may flange ay dinisenyo na may 12 ngipin, na maaaring magkasya malapit sa pagtutugma ng spline socket wrench. Sa ilalim nito, mayroong isang flange tulad ng isang gasket, na maaaring dagdagan ang lugar ng contact na may konektadong materyal.

Mga Tampok ng Produkto

Ang 12 ngipin spline bolts na may flange ay nagtatampok ng isang natatanging istraktura ng 12 ngipin spline kasama ang flange. Ang 12-ngipin spline ay nagbibigay ng higit pang mga puntos ng aplikasyon ng puwersa, na ginagawang mas tumpak at maayos ang pagpapatakbo ng operasyon. Ang mga flanges ay nakakalat ng presyon, mapahusay ang katatagan ng koneksyon at maiwasan ang pag -loosening ng mga bolts.

Ang mga bolts na ito ay maaaring konektado sa ugat ng talim ng turbine ng hangin. Ang blade bolt ay sumailalim sa isang sentripugal na puwersa ng 20 tonelada. Maaari itong magdala ng mga naglo -load. Ang ulo ng spline ay maaaring makatiis ng isang haydroliko na metalikang kuwintas na 1,000 n · m. Ang flange ay maaaring maiwasan ang ugat ng pinagsama-samang materyal mula sa pag-crack dahil sa micro-kilusan. Kailangan itong mapalitan tuwing limang taon, at ang bawat nasira na talim ay nagkakahalaga ng 250,000 US dolyar.

Ang 12 ngipin spline bolts ay nangangailangan ng pagtutugma ng mga spline screwdrivers. Maaari silang magpadala ng malaking metalikang kuwintas nang hindi hinuhubaran, na higit na mataas sa hexagonal bolts. Ang built-in na flange function na katulad ng isang gasket, upang makatipid ka sa mga karagdagang sangkap. Ito ay lubos na angkop para sa pagpapanatili ng mabibigat na kagamitan.

12 ngipin spline bolts na may flange ay hindi madaling ma -tampuhan. Karamihan sa mga tao ay walang mga tool sa spline. Ang mga flanges ay maaaring mapanatili ang mga bolts na naayos sa ilalim ng panginginig ng boses at ginagamit ito sa pampublikong makinarya o mga track ng riles kung saan may panganib ng pagnanakaw. Para sa mga lugar na high-vibration (compressor, generator), maaari silang maayos na maayos. Ang driver ng spline ay hindi lalabas. Ang serrated flange opsyon ay maaaring kumagat sa ibabaw. Walang kinakailangang locking washer.

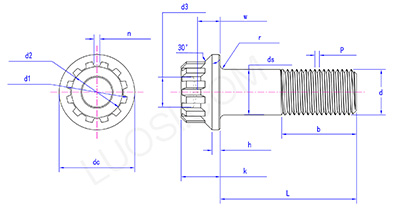

Mga parameter ng produkto

Mon	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC Max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
K Max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
K min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H Max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
B min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 Max Max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
min	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
sa mga mina	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
DS Max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
DS min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
D1 Max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 min	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
D2 Max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n Max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
R min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
