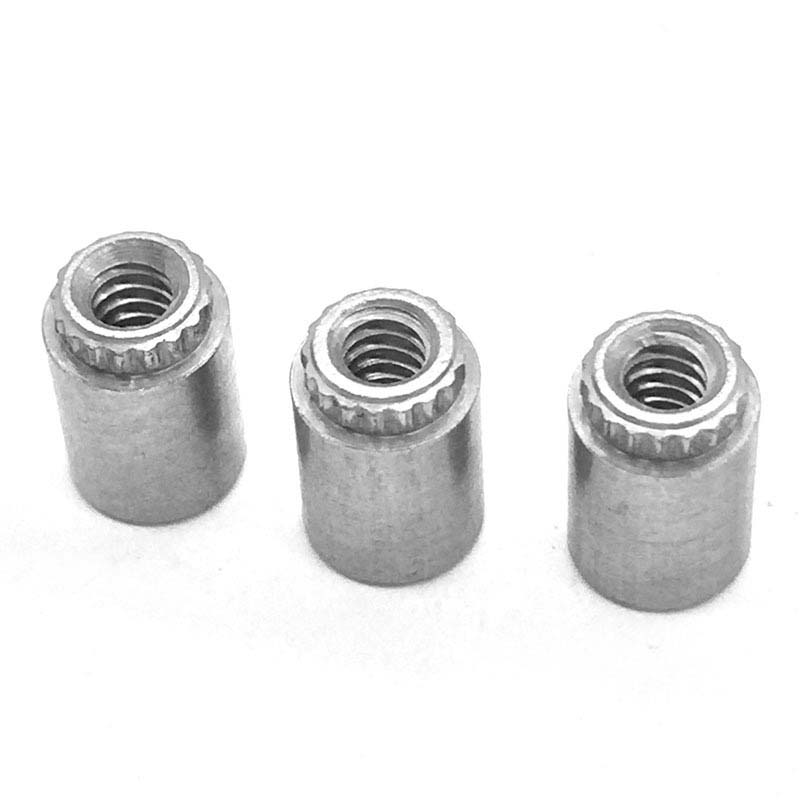

Broaching Standoffs

Ang Xiaoguo® ay may iba't ibang modernong kagamitan sa produksyon na may mataas na kahusayan at may kakayahang magpadala sa malalaking dami. Ginagamit ang mga broaching standoff para sa pagsuporta sa fastening, cylindrical, na may panloob na sinulid, na karaniwang ginagamit sa span automotive system, pang-industriya na kontrol, at consumer electronics para sa pinahusay na katatagan.

Modelo:QIB/IND KFB3

Magpadala ng Inquiry

Paglalarawan ng Produkto

Kapag na-install nang tama, ang mga broaching standoff na ito ay bumubuo ng gas-tight, cold-welded na koneksyon sa PCB laminate. Mayroon silang talagang solidong mekanikal na pagiging maaasahan.

Ang koneksyon na ito ay halos hindi lumuluwag mula sa vibration o thermal cycling.

Tinitiyak ng mahuhusay na manufacturer na nakakatugon ang mga stud na ito sa mahigpit na pamantayan ng kalidad, tulad ng ISO 9001 o IATF 16949. Masusing sinusubok din nila ang mga ito: sinusuri ang lakas ng pull-out, kung gaano kahusay ang resistensya ng mga ito sa torque, at kung gaano kahusay ang pagkakadikit ng plating. Lahat para matiyak na pare-pareho silang gumaganap.

Mon	M3	M4
P	0.5	0.7
dc max	4.2	6.33
d2 max	4.63	6.76
d2 min	4.47	6.6
h max	1.25	1.25
h min	0.75	0.75
k max	2.29	2.29
d3 max	3.31	5.31
d3 min	3.15	5.15
b max	9.9	9.9
b min	9.1	9.1
d1	M3	M4
dk max	5.69	8.87
dk min	5.43	8.61

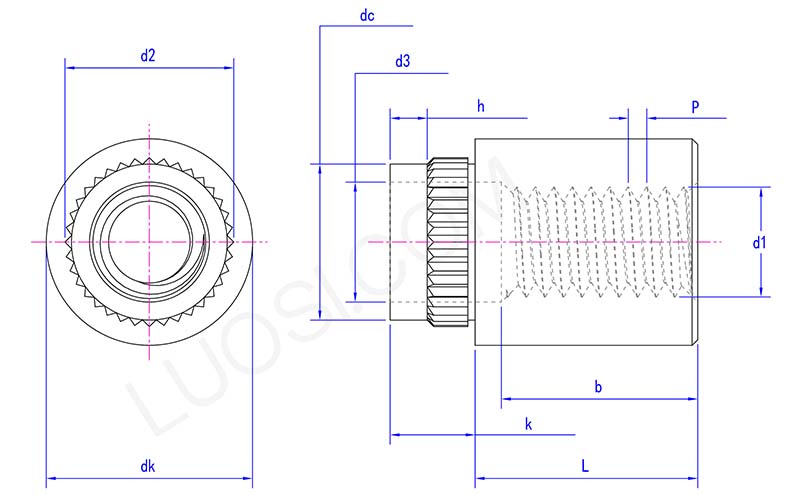

broaching standoffs parameter

Advantage

Ang pagpili ng tamang broaching standoffs ay nagbibigay ng magandang halaga. Ito ay isang malakas, permanente, maaasahang paraan upang i-mount ang mga bagay, ginagawa nitong mas matagal ang mga produkto at binabawasan ang mga problema sa larangan.

Ang pag-install ng mga ito nang mabilis at awtomatikong nagpapababa ng mga gastos sa pagpupulong. Dagdag pa, nilalabanan nila ang vibration, kaya mas matagal ang mga produkto sa mahihirap na kapaligiran.

Sa kabuuan, isa itong mahalagang bahagi para sa secure, mahusay na mekanikal na setup sa mga advanced na electronic assemblies.

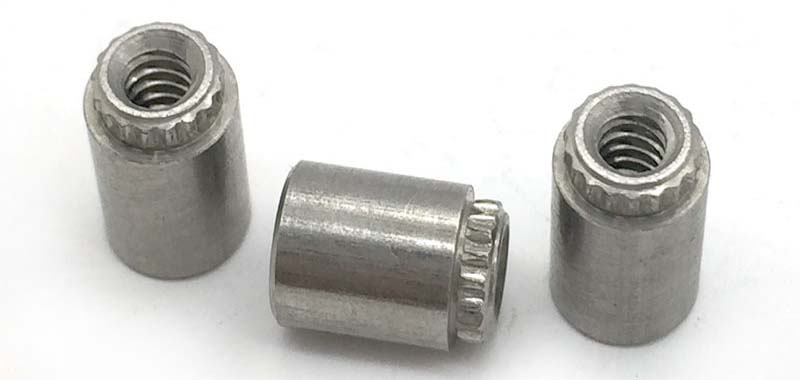

broaching standoffs

Electrical grounding o paghihiwalay

Kung paano gumagana ang mga broaching standoff na ito nang elektrikal ay depende sa kung saan sila ginawa at kung paano sila idinisenyo.

Ang mga aluminum stud ay nagsasagawa ng kuryente nang maayos. Kadalasang ginagamit ang mga ito para sa saligan kapag hinawakan nila ang isang tansong eroplano sa board.

Ang mga steel stud ay hindi rin nagsasagawa ng kuryente, ngunit maaari silang lagyan ng plated upang makatulong.

Kung kailangan mong panatilihing hiwalay ang kuryente, mga non-conductive na shoulder washer o ilang partikular na disenyo ng stud, tulad ng mga flanged na may insulasyon, ihinto ang stud mula sa paghawak sa tanso sa paligid nito sa PCB.

Kapag pumipili ng isa, siguraduhing sabihin kung kailangan mo ng de-koryenteng koneksyon o kung kailangan mong panatilihing hiwalay ang kuryente.
