Clevis Pin

A clevis pinay isang mahalagang fastener. Ito ay ginagamit upang pagsamahin ang mga bahagi sa mga makina kung saan kailangan nilang i-pivot o kumonekta sa isang tuwid na linya. Ito ay may isang bilog na baras na may butas na na-drill sa isang dulo para sa isang cotter pin o split ring. Pinipigilan nitong mabigo kapag maraming stress o mabibigat na kargada. Ang disenyo ay simple ngunit matigas, kaya madaling ilagay at ilabas. Ginagawa nitong isang mahusay na pagpipilian para sa mga setup kung saan kailangan mong ayusin ang mga bagay nang madalas.

Marami kang makikitang mga pin na ito sa mga linkage, control system, at mabibigat na makinarya. Pinapanatili nilang matatag ang lahat habang hinahayaan ang mga bahagi na umikot o gumalaw. Ginawa ang mga ito sa mga partikular na pamantayan, kaya ang mga industriya na nangangailangan ng ligtas, pangmatagalang bahagi ay umaasa sa kanila nang husto.

Ginagamit ang mga ito sa mga linkage, control system, at mabibigat na makinarya upang payagan ang mga konektadong bahagi na umikot o gumalaw, ngunit gumana nang matatag at hindi maalis sa lugar. Ginagawa namin ang aming mga pin sa mga pamantayan ng kalidad at kadalasang ginagamit sa mga industriya na nangangailangan ng ligtas at matibay na mga bahagi.

Sukat

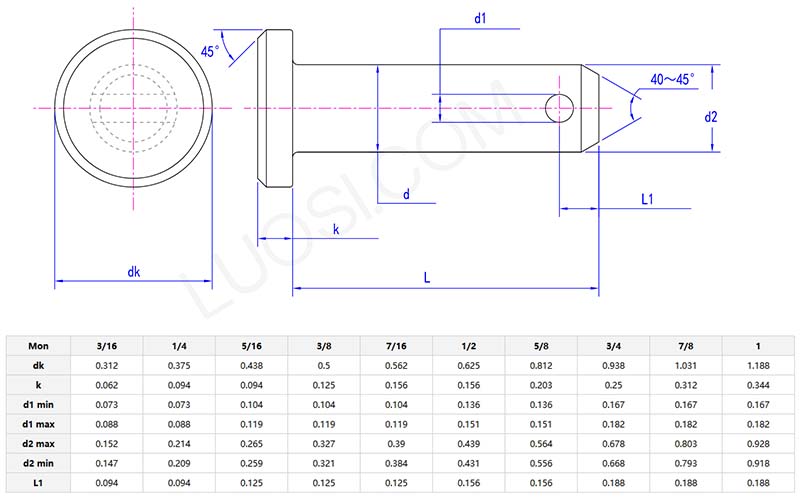

Clevis pinmay mga karaniwang sukat: mga diameter mula 1/4 pulgada hanggang 2 pulgada at haba mula 0.5 pulgada hanggang 12 pulgada. Sinusunod nila ang mga pamantayan tulad ng ASME B18.8.1 o ISO 2341. Kung kailangan mo ng mga custom na laki para sa mga espesyal na makina, maaari silang gawin nang may mahigpit na pagpapaubaya, kahit na kasing liit ng ±0.001 pulgada. Ang butas sa pamamagitan ng pin (para sa cotter pin o R-clip) ay machined tiyak upang ito linya up perpektong.

Mayroong parehong sukatan at imperyal na bersyon, kaya gumagana ang mga ito saanman sa mundo. Nagbibigay ang mga tagagawa ng mga modelong CAD upang tumulong sa mga disenyo ng engineering. Para sa mga setup na nagvibrate nang husto, may mga opsyon na may knurled o grooved surface para hindi madulas ang pin.

Mga Karaniwang Materyales at Katatagan

Ang amingmga clevis pinay gawa sa mataas na kalidad na hindi kinakalawang na asero o carbon steel. Ang mga carbon steel pin ay pinainit upang gawin itong mas malakas at mas lumalaban sa pagsusuot. Ang mga hindi kinakalawang na asero na pin ay hindi madaling kalawangin, na napaka-angkop para sa malupit na kapaligiran. Para sa mga carbon steel pin, magdaragdag kami ng zinc plating o iba pang anti-rust layer upang protektahan ang mga ito.

Maingat naming susuriin ang bawat batch ng mga pin upang matiyak na pare-pareho ang tigas at sukat. Sa ganitong paraan, maaari silang gumana nang matatag at pangmatagalan sa mga aplikasyon tulad ng mga mekanikal na ugnayan, makinarya sa agrikultura o kagamitan sa konstruksiyon. Kung kailangan mo ng partikular na materyal na angkop para sa iyong load o kapaligiran, mangyaring ipaalam sa amin at maaari naming i-customize ito para sa iyo.

Paggamot sa ibabaw ng produkto

Ang mga pang-ibabaw na paggamot para sa mga pin na ito ay pangunahing nakatuon sa paglaban sa kalawang at proteksyon sa pagsusuot, na umaangkop sa iba't ibang mga kapaligiran sa paggamit. Ang pinakakaraniwan ay zinc plating—nababalot ng prosesong ito ang isang manipis na zinc layer sa ibabaw, na humihinto sa oksihenasyon at cost-effective para sa pangkalahatang panloob na paggamit. Para sa panlabas o mamasa-masa na mga lugar, ginagamit ang galvanisasyon; ito ay mas makapal kaysa sa zinc plating at mas mahusay na humahawak laban sa ulan at kahalumigmigan. Ang ilang mga pin ay nakakakuha ng black oxide treatment, na nagdaragdag ng dark finish at banayad na corrosion resistance, na kadalasang ginagamit para sa mga bahagi ng makinarya na hindi nangangailangan ng mataas na anti-rust performance. Ang passivation ay isa pang opsyon, pangunahin para sa mga stainless steel na pin upang mapahusay ang kanilang natural na resistensya sa kaagnasan. Ang proseso ng paggamot ay sumusunod sa mga pangunahing kasanayan sa industriya, na tinitiyak na ang layer ay nakadikit nang maayos at hindi madaling matanggal. Nakukuha ng Clevis Pin ang tamang pang-ibabaw na paggamot batay sa nilalayon nitong paggamit, kaya napapanatili nito ang pagganap sa paglipas ng panahon nang walang karagdagang maintenance.

Mga detalye at grado ng produkto

Ang mga pagtutukoy at mga marka ay nag-iiba upang tumugma sa iba't ibang mga pangangailangan sa aplikasyon, na may malinaw na mga pamantayan na dapat sundin. Ang mga sukat ay sinusukat ayon sa diameter at haba, mula sa maliliit na 3mm diameter na pin para sa magaan na paggamit hanggang sa mas malalaking 20mm+ para sa mabigat na trabaho. Ang haba ay karaniwang sumasaklaw sa 10mm hanggang 150mm, at ang ilang mga tagagawa ay gumagawa ng mga custom na laki kapag hiniling. Ang estilo ng pin head ay isa ring detalye—karamihan ay may flat head o isang bilugan na ulo, na may butas sa kabilang dulo para sa isang cotter pin upang mai-lock ito sa lugar. Ang mga grado ay nauugnay sa lakas ng materyal; ang mga karaniwang grado para sa mga carbon steel pin ay sumusunod sa mga pamantayan ng ASTM, na may mas matataas na grado na ginagamit para sa mga application na nagdadala ng pagkarga. Ang mga hindi kinakalawang na asero na pin ay madalas na sumusunod sa mga pamantayan ng AISI, na minarkahan ng mga materyal na numero tulad ng 304 o 316. Ang bawat pin ay may label na may mga spec at grado nito, kaya maaaring piliin ng mga user ang tama. Natutugunan ng Clevis Pin ang mga kaukulang pamantayan para sa bawat grado, tinitiyak na akma ito sa load at kapaligiran kung saan ito ginagamit, nang walang hindi tugmang pagganap.
