Clevis Type I Connector

Ang mga konektor ng Clevis type I ay isang pangkaraniwang bahagi ng mekanikal na koneksyon. Ang kanilang mga butas ay ginagamit upang magpasok ng mga pin o bolts upang ikonekta ang iba pang mga bahagi. Tinitiyak ng wastong pag-install ang makinis na pagpipiloto. Gumagamit ang Xiaoguo® ng mga materyales na masusing sinubok at nakakatugon sa mga nauugnay na pamantayan ng kalidad, na tinitiyak ang pangmatagalang paggamit.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Clevis type I connector ay kadalasang nakakakuha ng mga surface treatment tulad ng nickel plating (walang kuryente), zinc coating, o anodizing. Ang mga paggamot na ito ay tumutulong sa kanila na labanan ang kalawang, bawasan ang alitan, at bigyan sila ng isang tapos na hitsura. Ang mga tip ay pinakintab o giniling upang maging lubhang makinis, na binabawasan ang alitan sa panahon ng paggalaw. Para sa malupit na kapaligiran gaya ng mataas na temperatura o mataas na antas ng mga kemikal, nagdaragdag kami ng mga espesyal na coating gaya ng Teflon (PTFE). Ang lahat ng mga paggamot na ito ay nagpapatagal sa mga pin at gumagana nang maaasahan, kahit na ginagamit sa matinding mga kondisyon.

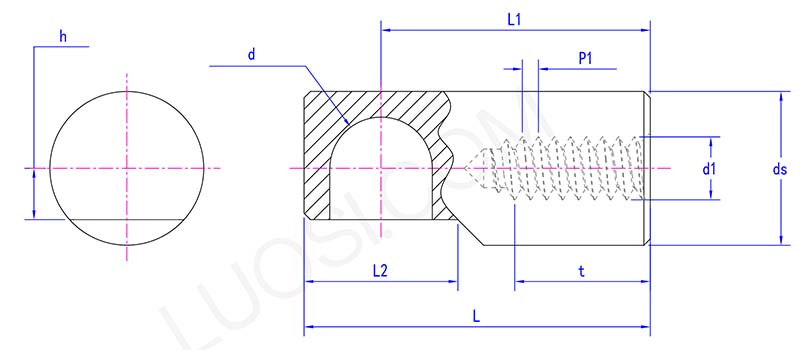

Clevis type I connector parameter

Mon	Φ8	Φ10	Φ12
d max	8.058	10.058	12.07
d min	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	42	47.5	53
L1	36	40	44
t	25	27	29
L2	12	14.5	17.5
P1	0.8	1	1

Mga sukat

Ang Clevis type I connector ay may mga sukat mula sa kasingnipis ng 2mm hanggang sa chunky na 50mm sa kabuuan, at maaari silang umabot sa 300mm ang haba kung kinakailangan. Ang mga tip ng bola ay tumutugma sa mga karaniwang bearings o bushing na makikita mo sa karamihan ng gear. Ang mga ito ay ginawa na napaka-tumpak (tulad ng ± 0.01mm sa ilang mga kaso) kaya magkasya ang mga ito ng mga bahagi nang walang jamming.

Para sa paglalagay ng mga ito, ang mga sinulid (sa tingin M4 hanggang M20 na laki) ay diretsong i-screw sa mga drilled hole.

Kung kailangan mo ng ibang hugis, gaya ng stepped, conical, o anumang hugis na kailangan ng proyekto, maaaring i-customize ito ng pabrika ng Xiaoguo®. Kailangan mo lamang magbigay ng kaukulang hugis at mga parameter.

Sa matinding temperatura o malupit na kapaligiran

Clevis type I connector na ginawa mula sa heat-proof alloys o ceramics ay nananatili sa mabaliw na temps, isipin ang lamig ng lamig (-50°C) hanggang oven-hot (500°C). Ang mga hindi kinakalawang na asero ay ginagamit para sa basa o kalawangin na mga batik, tulad ng mga bangka o mga halamang kemikal. Ang mga ceramic pin ay hindi kinakalawang kahit sa sobrang init na mga hurno. Sampal sa ilang moly grease o mga katulad na coatings, at mas mahusay silang humahawak sa magaspang, mataas na alitan na mga trabaho.

Ang mga itomga pinmagpasuri na parang baliw upang matiyak na mananatiling tumpak ang mga ito at may hawak na timbang, kahit na umiinit o umuuga ang mga bagay. Talaga, sila ay binuo upang hindi huminto kapag ang pagpunta ay nagiging mahirap.
