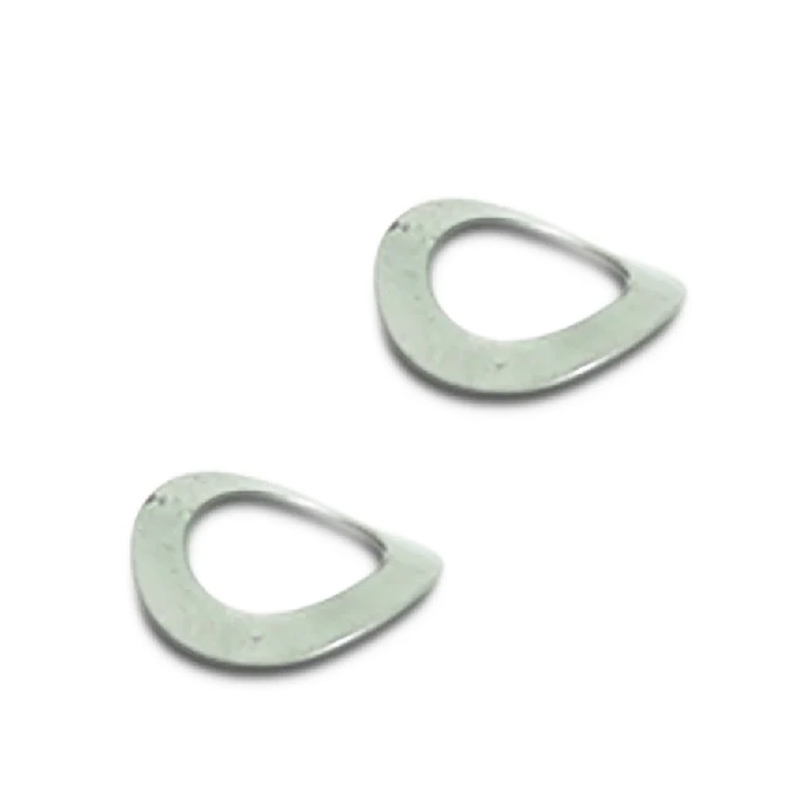

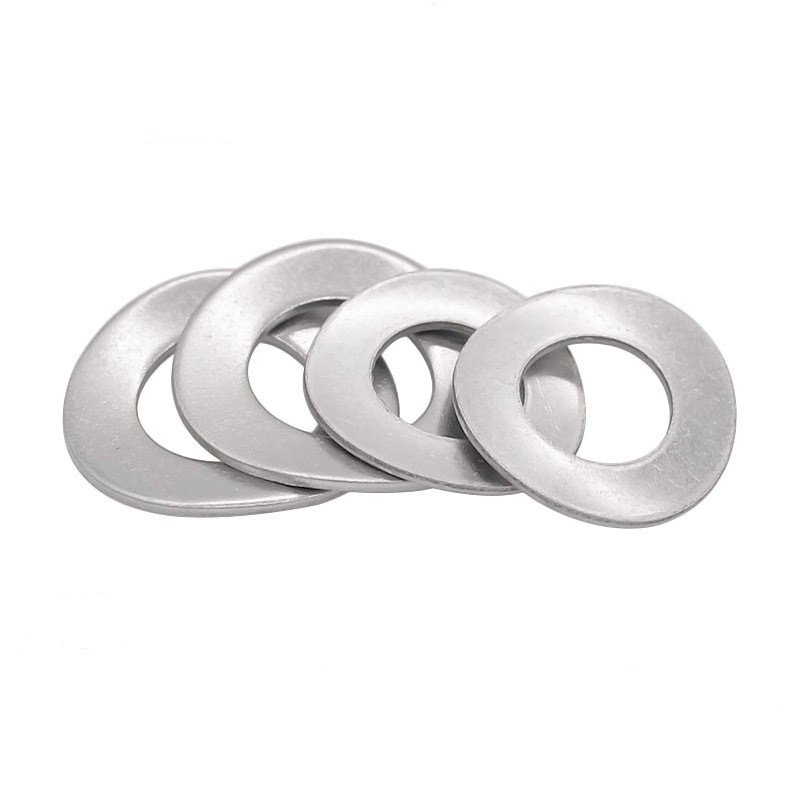

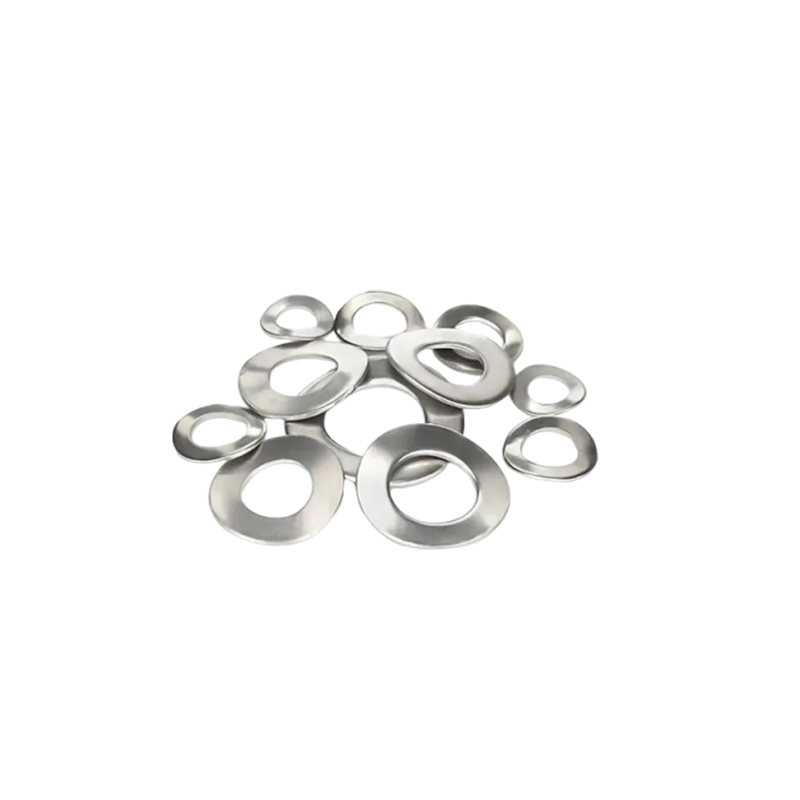

Mga Detalye ng DIN 137A Curved Spring Washers

Ang prinsipyo ng pagtatrabaho ng DIN 137A Specifications Curved Spring Washers ay batay sa elastic deformation ng metal.

（1）Libreng estado (hindi naka-install)

Ang DIN 137A Specifications Curved Spring Washers ay hindi flat sa natural nitong estado ngunit may hugis arc na umbok (iisang alon) o maraming alon (maraming alon). Sa oras na ito, mayroon itong natural na taas H, na mas malaki kaysa sa kapal t ng gasket.

（2）Proseso ng compression (paghigpit ng bolts)

Kapag ang mga bolts o nuts ay hinigpitan, ang mga washer ay nasa pagitan ng bolt head/nut at ang workpiece. Habang tumataas ang puwersa ng paghigpit, ang hugis arko o kulot na hugis ay unti-unting pinapatag.

Sa panahon ng proseso ng pagpupulong at paghihigpit, ang ibabang bahagi ng bolt ay pinindot nang patag ang hugis-arko na istraktura, na nagiging sanhi ng washer upang makabuo ng elastic rebound stress.

（3）Panatilihin ang preload (katayuan sa pagtatrabaho)

Matapos ma-flatten ang DIN 137A Specifications Curved Spring Washers, palaging gusto nitong bumalik sa orihinal nitong arc shape. Ang pagpapanumbalik na puwersa na ito ay na-convert sa isang tuloy-tuloy na axial thrust, pagpindot sa ulo ng bolt at sa ibabaw ng workpiece.

Matapos makumpleto ang paghihigpit, ang washer ay nagpapanatili ng isang tuluy-tuloy na reverse elastic tension, na patuloy na pinindot laban sa ulo ng bolt at sa ibabaw ng konektadong bahagi.

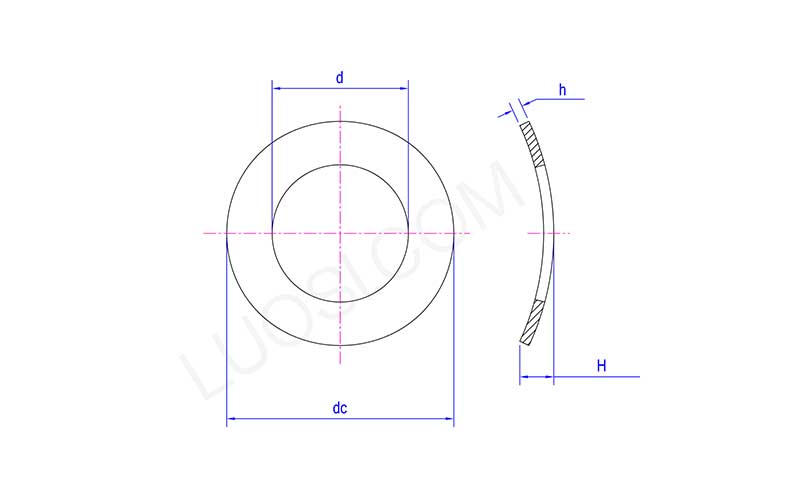

Mon	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Mga Custom na Detalye ng DIN 137A Curved Spring Washers

Hinahayaan ka ng Xiaoguo® na i-customize ang Mga Detalye ng DIN 137A Curved Spring Washer gayunpaman kailangan mo. Maaari mong baguhin ang laki, bilang ng mga alon, materyal, pagtatapos sa ibabaw, o kahit na ang packaging. Sa ganoong paraan, eksaktong akma ang bawat washer sa iyong disenyo.

（1）Inner diameter ID / Outer diameter OD

Mula sa M2 hanggang M100 o mas malaki, ang parehong panloob at panlabas na mga diameter ay maaaring ipasadya ayon sa mga guhit.

Mga instrumentong precision maliit na sukat (M2–M5), mabigat na makinarya na may malaking sukat (M36–M100)

（2）Kapal t

Karaniwang saklaw: 0.3 mm – 3.0 mm. Para sa mga espesyal na pangangailangan, maaari itong maging mas payat o mas makapal.

Kapag ang control ng load at axial space ay compact.

（3）Mga materyales

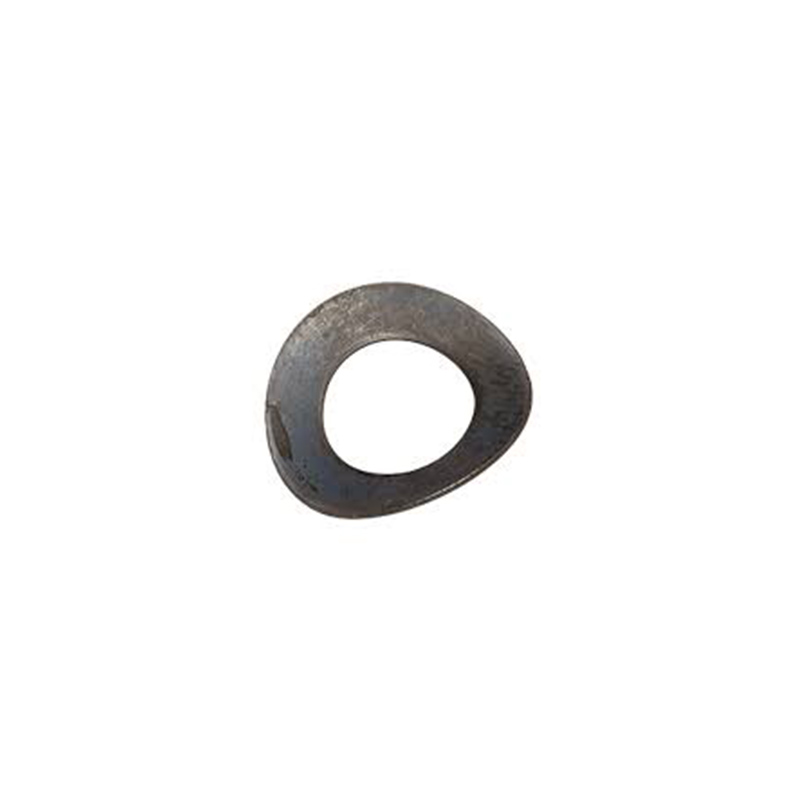

Spring steel, stainless steel A2/A4, 17-7 PH, phosphor bronze, beryllium copper, Inconel, atbp.

Regular na mataas ang elasticity, rust-proof, mataas na temperatura/ explosion-proof/ non-magnetic

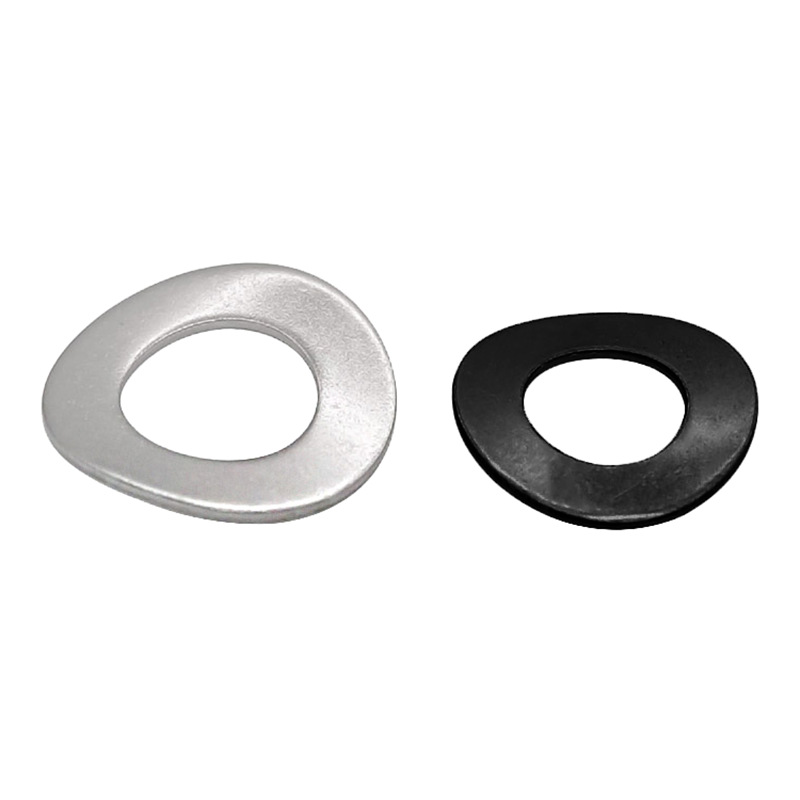

（4）Paggamot sa ibabaw

Galvanizing, Dacromet coating, Blackening, Phosphating, Nickel plating, Passivation, Trivalent chromium passivation, atbp.

Anti-rust, lubrication, insulation, pagpapabuti ng friction coefficient

（5）Pag-iimpake

Mga plastic bag + paper box, customized na label, mixed packaging kit, retail na maliliit na box, outer box barcode, atbp.
