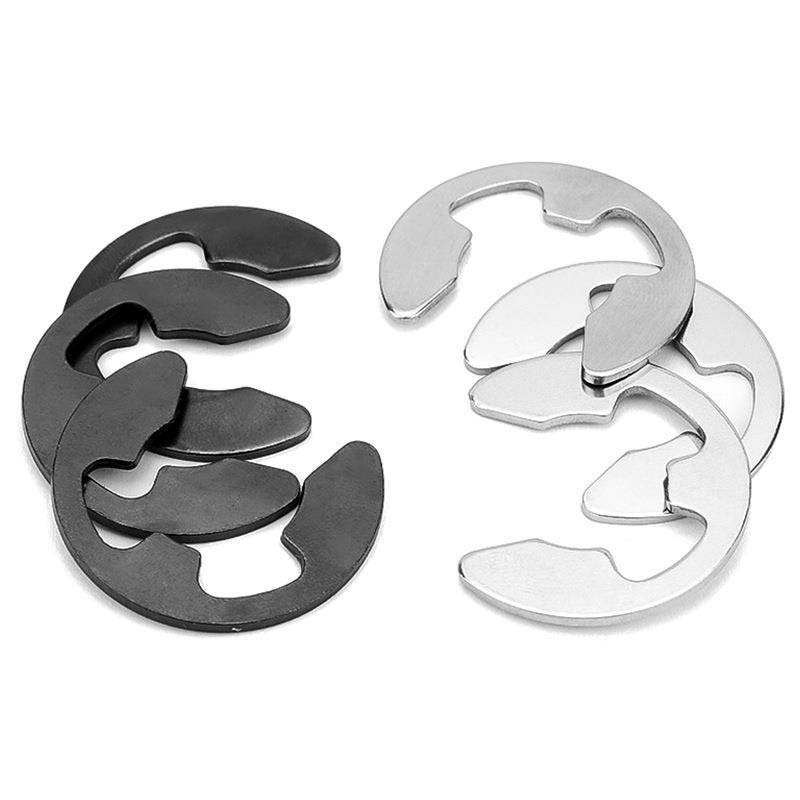

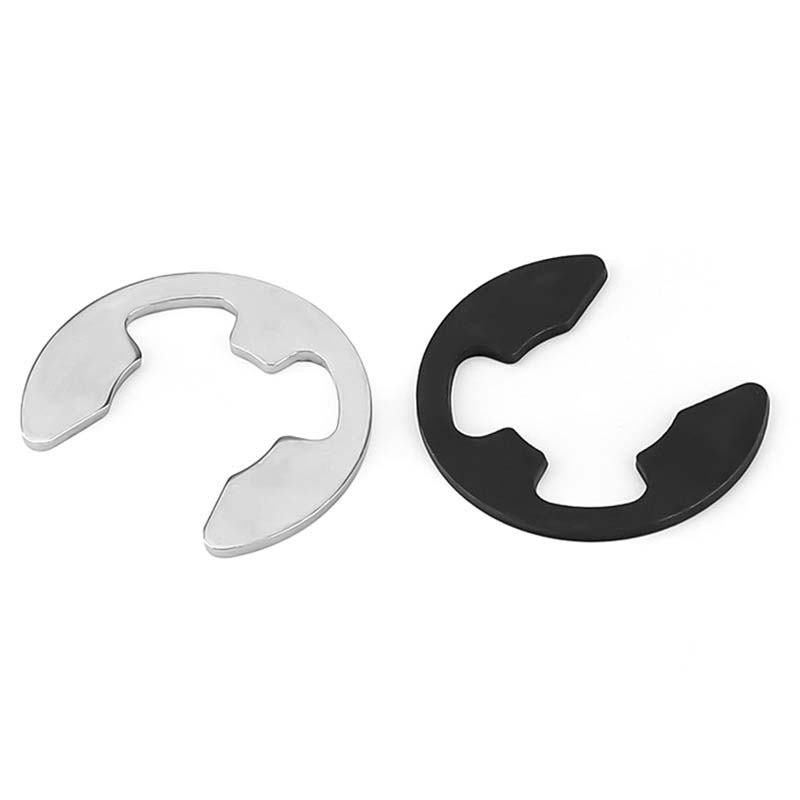

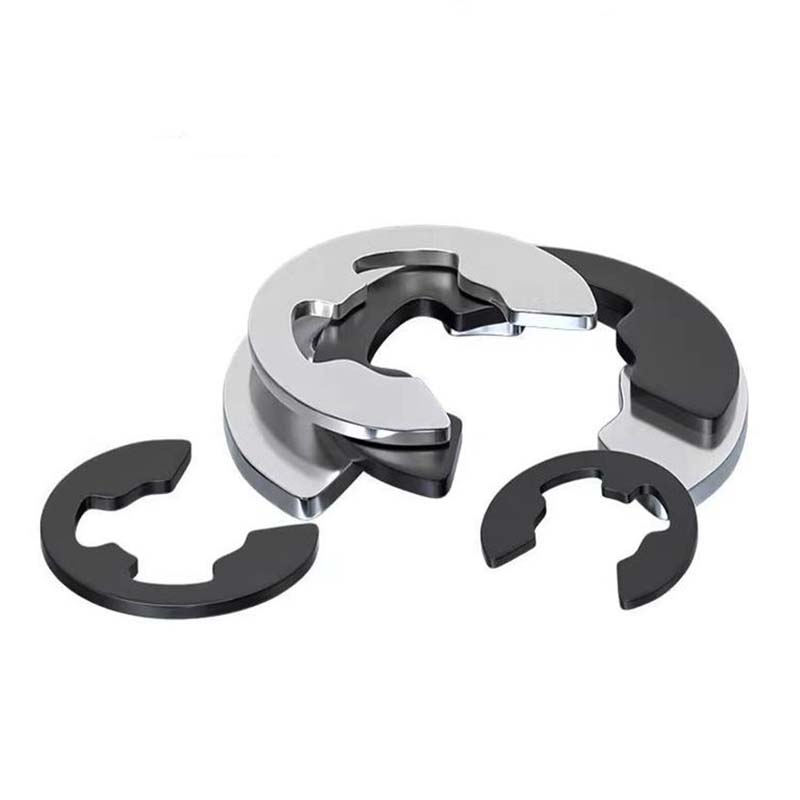

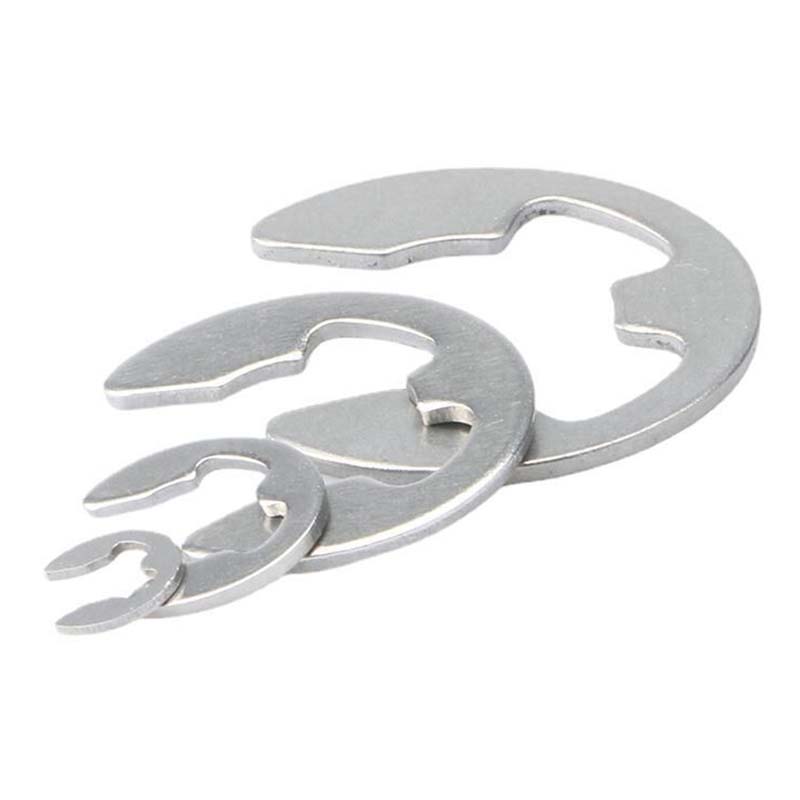

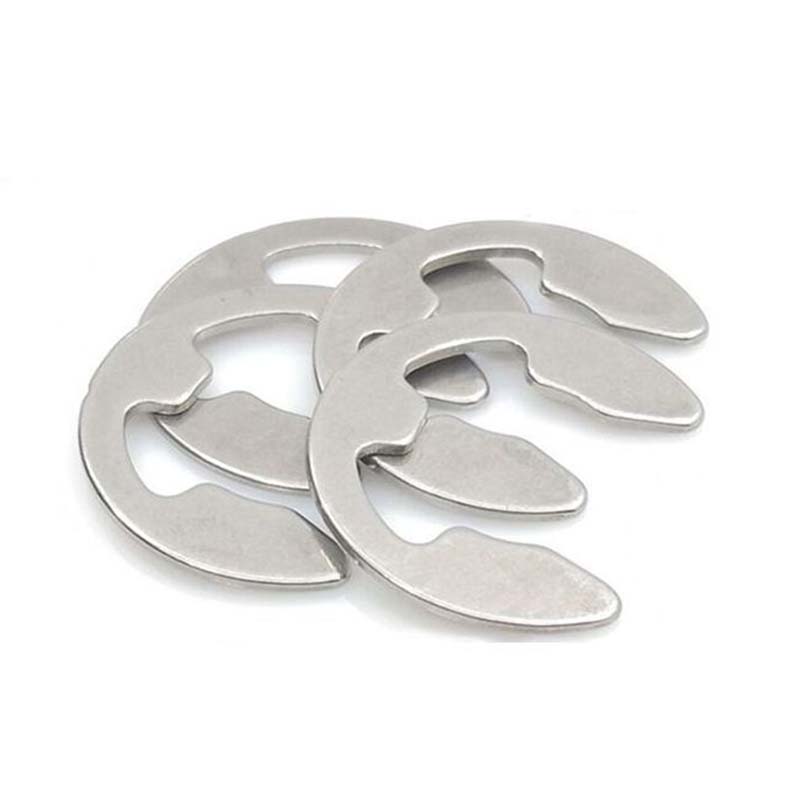

E Uri ng Snap Ring

Ang mga E type snap ring ay karaniwang ginagamit sa mga mechanical system para maiwasan ang axial na paggalaw ng mga bearings, gears, o shafts. Ang mga kliyente ay nagtitiwala sa Xiaoguo® para sa mapagkumpitensyang pagpepresyo nito nang hindi nakompromiso ang materyal na tibay.

Modelo:DIN 6799-1981

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang E type snap ring na ito ay isang panloob na retaining ring, ito ay may iba't ibang materyales upang magkasya sa iba't ibang trabaho. Ang mga uri ng hindi kinakalawang na asero tulad ng 304 o 316 ay mainam para sa mga lugar na basa o mabigat sa kemikal. Ang mas matigas na 410-grade na bakal ay mas nananatili sa ilalim ng pagsusuot. Ang mga singsing na carbon steel ay mas mura ngunit malakas pa rin, lalo na sa isang patong na hindi tinatablan ng kalawang. Gumagana ang Beryllium copper para sa mga trabahong elektrikal o nasusunog na lugar dahil hindi ito kumikislap. Ang mga plastik (tulad ng nylon) ay lumalaban sa mga kemikal at binabawasan ang ingay sa mas magaan na mga setup. Para sa talagang malupit na mga pabrika, masanay ang mas mahihigpit na metal tulad ng Hastelloy® o Monel®. Karamihan sa mga materyales na ito ay sinuri para sa kaligtasan at eco-rules (tulad ng RoHS), kaya okay ang mga ito para sa mga regulated na industriya.

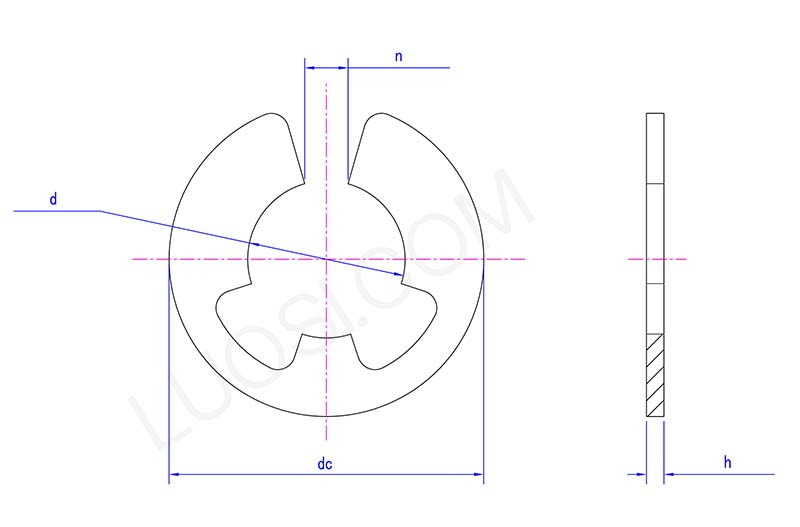

E type snap ring Structure diagram

Mon	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d max	5	6	7	8	9	10	12	15	19	24	30
d min	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h max	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
h min	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n max	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n min	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
dc max	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Regular na inspeksyon at pagpapanatili

Para mas tumagal ang E type snap ring, suriin ang mga ito paminsan-minsan kung may kalawang, bitak, o baluktot, lalo na sa mga makinang mabigat na ginagamit. Panatilihing malinis ang kanilang mga uka upang hindi magulo ang dumi sa kung paano sila magkasya. Kung maraming gasgas, magdagdag ng grasa upang matulungan ang mga bagay na mas madulas.

Kapag nag-i-install, iwasan ang labis na pag-unat o pagpisil ng mga ito nang napakalakas, na nagpapahina sa singsing sa paglipas ng panahon. Kung makakita ka ng pinsala, palitan ang mga ito. Mag-imbak ng mga extra sa isang tuyong lugar (hindi masyadong mainit o malamig) upang hindi masira ang materyal. Gumamit ng snap ring pliers para sa mas ligtas na paghawak.

Epekto ng mga salik sa kapaligiran

T: Paano nakakaapekto ang mga salik sa kapaligiran tulad ng temperatura o kahalumigmigan sa performance ng internal retaining ring?

A: Kung maling materyal ang pipiliin mo, ang mataas na init o halumigmig ay maaaring makagulo sa uri ng E snap ring. Ang mga singsing na carbon steel (ang mas malakas) ay kalawang sa mga basang lugar maliban kung mayroon silang coating na lumalaban sa kalawang. Ang mga hindi kinakalawang na asero (tulad ng mga karaniwang 304/316 na grado) ay lumalaban nang mabuti sa kahalumigmigan ngunit nagsisimulang mawalan ng lakas sa itaas ng 400°C. Ang ilang mga hindi kinakalawang na asero o mga espesyal na metal ay nananatiling nababaluktot sa nagyeyelong temperatura. Kung may kasamang mga kemikal tulad ng mga acid o solvents, pumili ng non-reactive coating (tulad ng Teflon).

Mayroon kaming isang propesyonal na koponan na maaaring magrekomenda ng angkopmga produktobatay sa mga sitwasyon at kinakailangan sa paggamit, at nagbibigay din ng mga pasadyang serbisyo.

Mga Detalye at Grado ng Produkto

Ang E Type Snap Ring ay may malinaw na mga marka ng detalye upang matugunan ang iba't ibang mga pangangailangan sa aplikasyon, at ang mga pagtutukoy ay pangunahing tinutukoy ng laki, materyal at kapasidad na nagdadala ng pagkarga. Sa mga tuntunin ng laki, ang mga pangunahing parameter ay kinabibilangan ng panloob na diameter, panlabas na lapad at kapal, na may karaniwang panloob na lapad na mula 3mm hanggang 50mm para sa mga karaniwang marka. Ang mga sukat na ito ay idinisenyo upang tumugma sa mga karaniwang sukat ng baras at butas sa mga mechanical assemblies. Hinahati ang mga grado ng materyal batay sa batayang materyal, tulad ng grado ng carbon steel (SWRM12) at gradong hindi kinakalawang na asero (SUS304, SUS316), kung saan ang mga grado ng carbon steel ay para sa mga pangkalahatang sitwasyon ng pagkarga at mga marka ng hindi kinakalawang na asero para sa mga kinakailangan na lumalaban sa kaagnasan. Inuuri ang mga grade na nagdadala ng load ayon sa maximum na axial load na kaya nilang dalhin, na may mababang grade (hanggang 500N) para sa light-load na kagamitan tulad ng maliliit na motor, at high-grade (higit sa 2000N) para sa mabibigat na makinarya tulad ng mga automotive transmission. Ang bawat marka ng detalye ay minarkahan sa packaging ng produkto, at kailangang piliin ng mga user ang naaangkop na grado batay sa mga partikular na kinakailangan sa pagpupulong at mga kondisyon ng pagpapatakbo.
