Industry Standard Snap Ring

Ang Industry Standard Snap Rings ay mga fastener na idinisenyo upang mai-install sa isang groove upang secure na maglaman ng mga bahagi sa isang shaft o sa loob ng isang bore, at ang Xiaoguo® ay nagpapanatili ng isang matatag na supply chain upang matiyak ang tuluy-tuloy na operasyon at paghahatid para sa mga manufacturer.

Modelo:DIN 73130-1989

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Industry Standard Snap Rings ay madalas na ginagamit sa mga pagpapadala ng sasakyan, mga sistema ng aerospace, at mga makinang pang-industriya—pangunahin dahil mahusay ang mga ito sa pagpapanatili ng mga bahagi sa lugar.

Ang mga bagay na ito ay mahalaga para sa paghawak ng mga bearings, gears, at iba pang bahagi sa mga shaft o sa loob ng mga housing. Pinagsasama ng bersyong ito ang dalawang pangungusap at gumagamit ng mga pandiwa tulad ng "simplify" at "siguraduhin". Ang wika ay maikli at matatas at angkop para sa karamihan ng mga teknikal na dokumento.

Upang mapahaba ang buhay ng serbisyo, ang mataas na carbon steel at hindi kinakalawang na asero ay dalawang materyales na karaniwang ginagamit ng mga tagagawa sa proseso ng produksyon. Medyo flexible din ang mga industry-standard na Snap ring—maaari silang gumana sa mga kapaligiran kung saan mabilis na gumagalaw ang mga bagay o talagang umiinit.

Mga detalye ng produkto

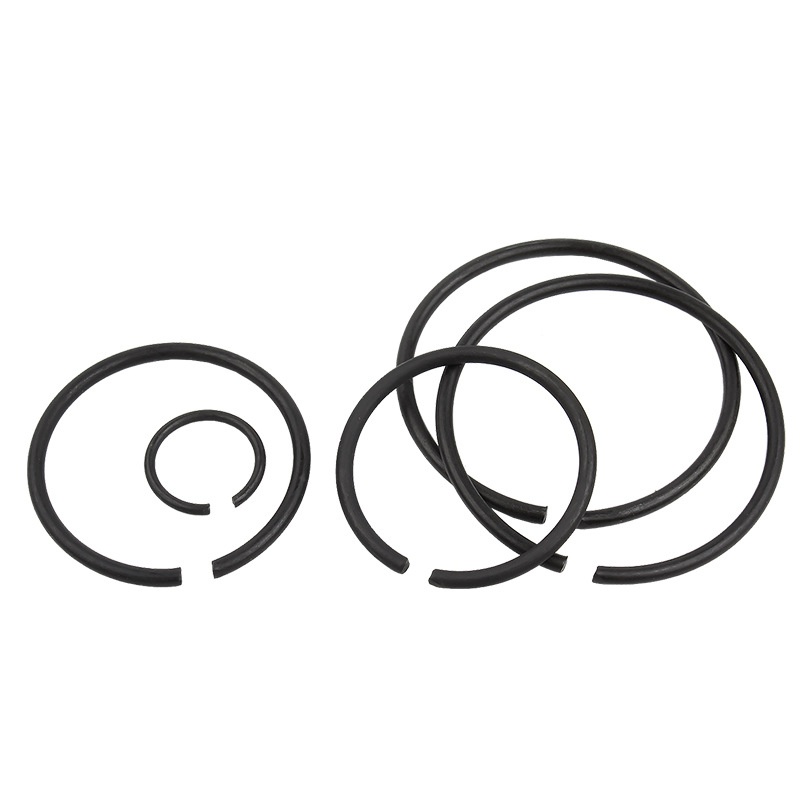

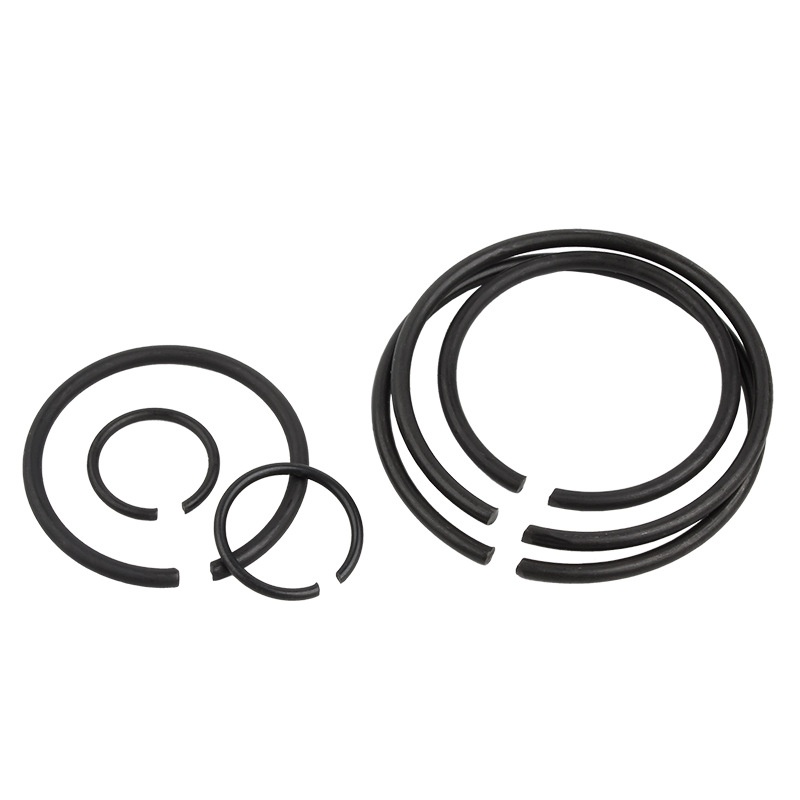

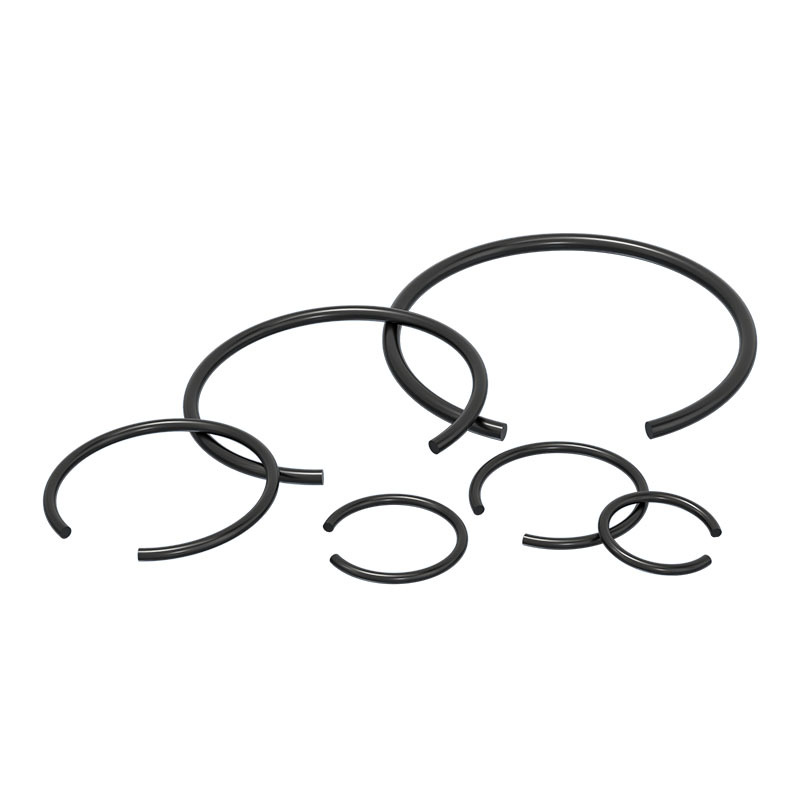

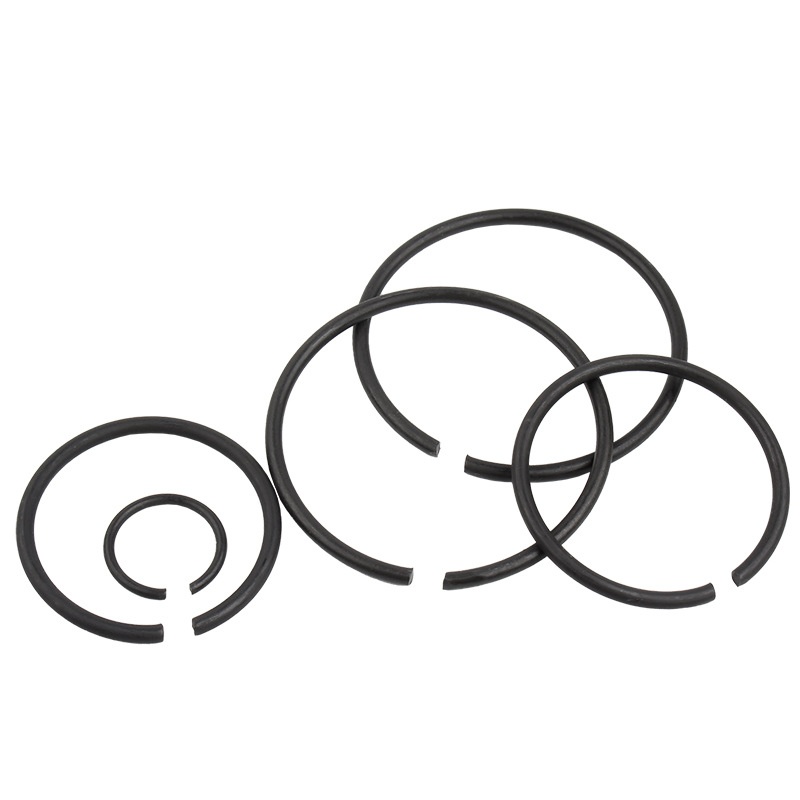

Ang Industry Standard Snap Rings ay pabilog o kalahating bilog sa hitsura, na may bukas na dulo. Ang tampok na disenyo na ito ay lubos na nagpapabuti sa kaginhawahan ng pagsusuot at pagtanggal, at maaaring mas mahusay na matugunan ang pagsusuot at pagtanggal ng mga pangangailangan sa araw-araw na paggamit.

Upang makamit ang isang mahigpit na akma sa target na uka, ang kanilang cross-section (ang hugis na makikita pagkatapos ng pagputol) ay espesyal na idinisenyo at ginawa. Ang mga karaniwang hugis tulad ng mga hugis-parihaba na gilid o bilugan na mga gilid ay maaaring epektibong mapabuti ang pagkakatugma.

Dumating din ang mga ito sa lahat ng uri ng laki: maliliit para sa mga tool na tumpak, at malaki para sa mga heavy-duty na makina.

Ang kanilang disenyo ay simple ngunit gumagana nang maayos-hindi sila kumukuha ng maraming espasyo, ngunit nagbibigay pa rin ng malakas na suporta sa radial (iyon ay suporta na lumalabas mula sa gitna, upang hindi gumalaw ang mga bahagi).

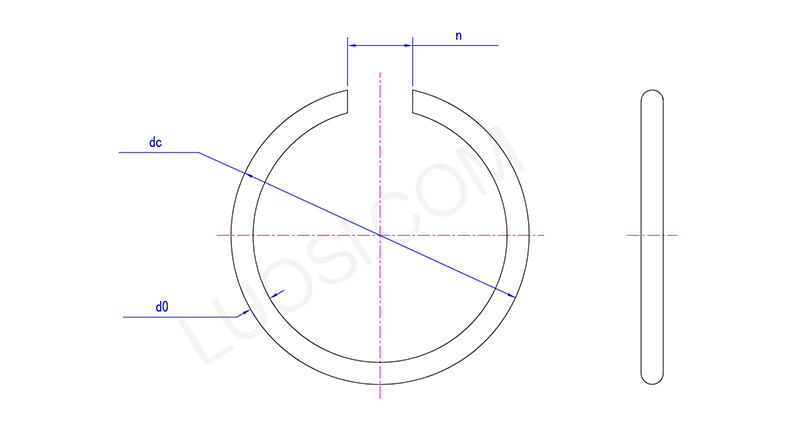

Mon	Φ15	Φ18	Φ20	Φ22	Φ24	Φ25	Φ26	Φ28	Φ30	Φ32	Φ55
d0 max	1.03	1.33	1.54	1.54	1.54	1.54	1.54	1.54	2.04	2.04	2.04
d0 min	0.97	1.27	1.46	1.46	1.46	1.46	1.46	1.46	1.96	1.96	1.96
dc max	17.6	21.5	23.7	25.8	28.2	29.2	30.4	32.4	35	37	40
dc min	17.1	20.5	22.7	24.8	27.2	28.2	29.4	31.4	34	36	39
n max	1.5	2	2	2	2	2	2	2	2	2	2
n min	0.4	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7

Mga materyales na ginamit

Ang aming karaniwang Industry Standard Snap Rings ay ginawa mula sa high-carbon spring steel para sa higit na lakas at tibay. Para sa mahusay na corrosion resistance, nag-aalok kami ng Industry Standard Snap Rings sa stainless steel (hal., 302/304), at iba pang materyales tulad ng phosphor bronze, na tinitiyak ang mahabang buhay sa malupit na kapaligiran.
