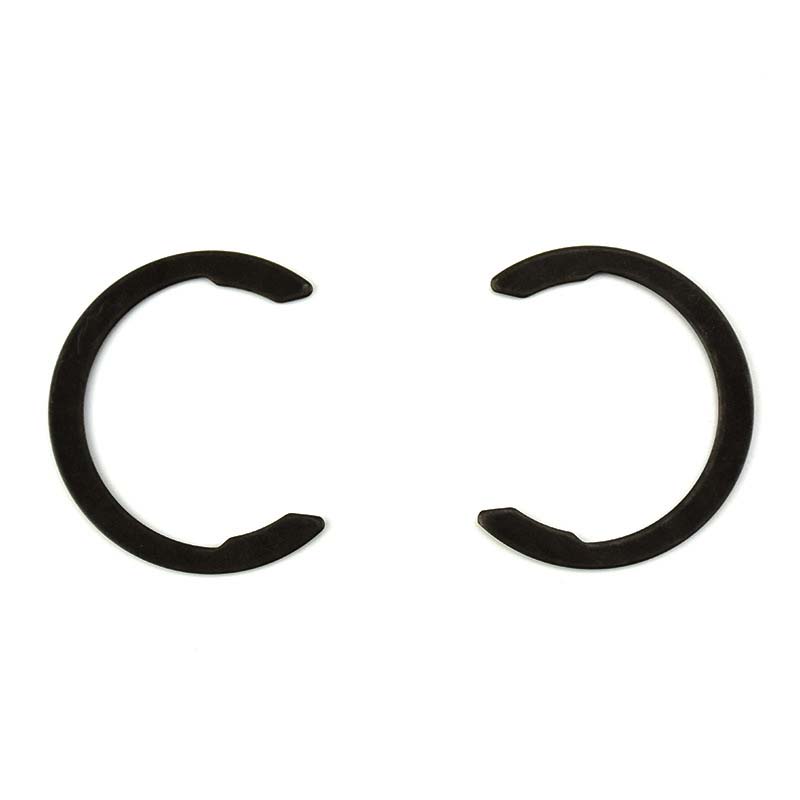

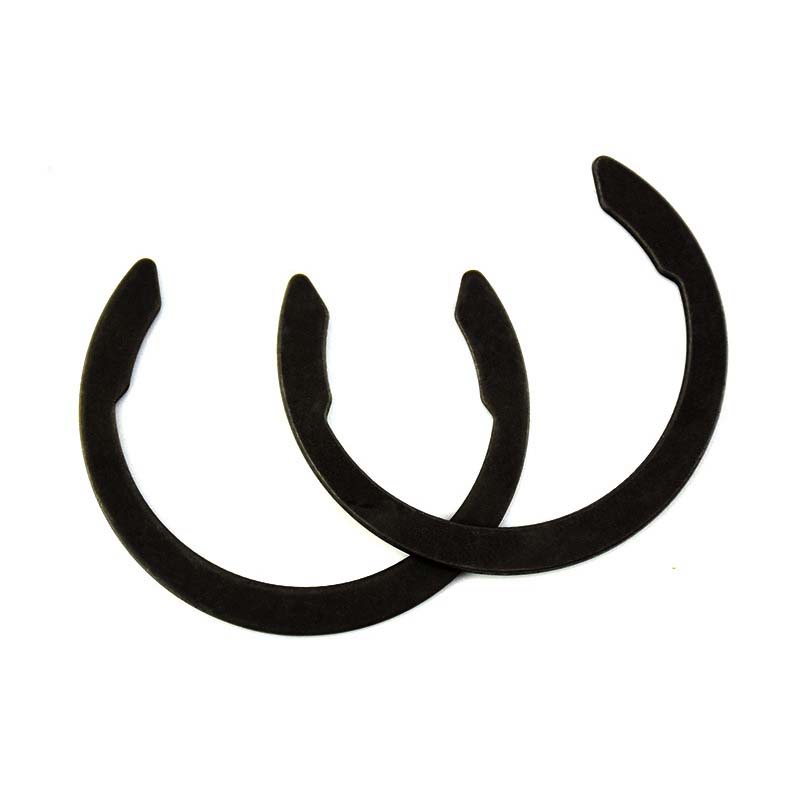

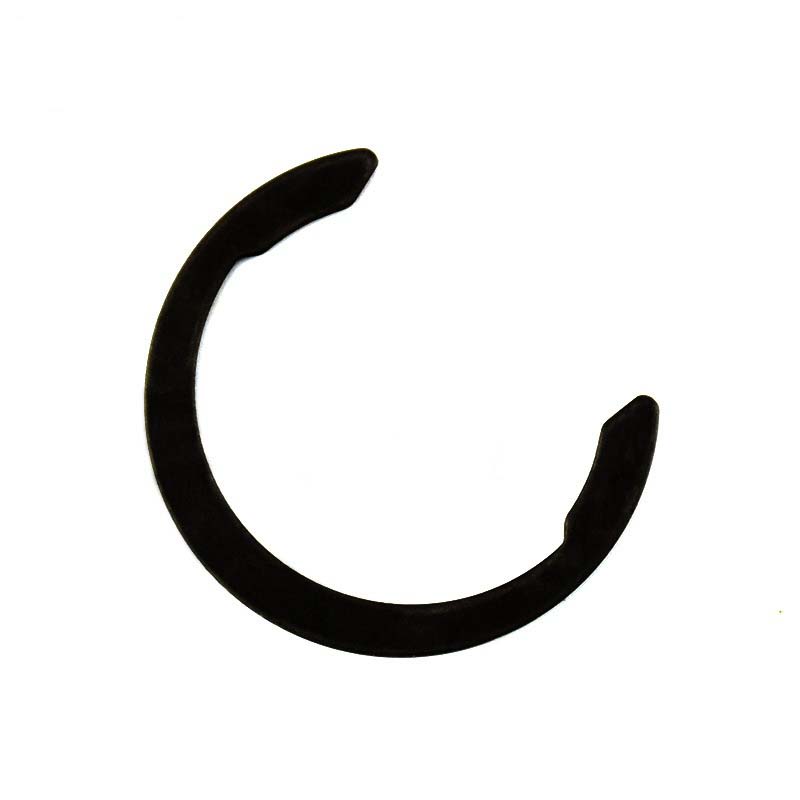

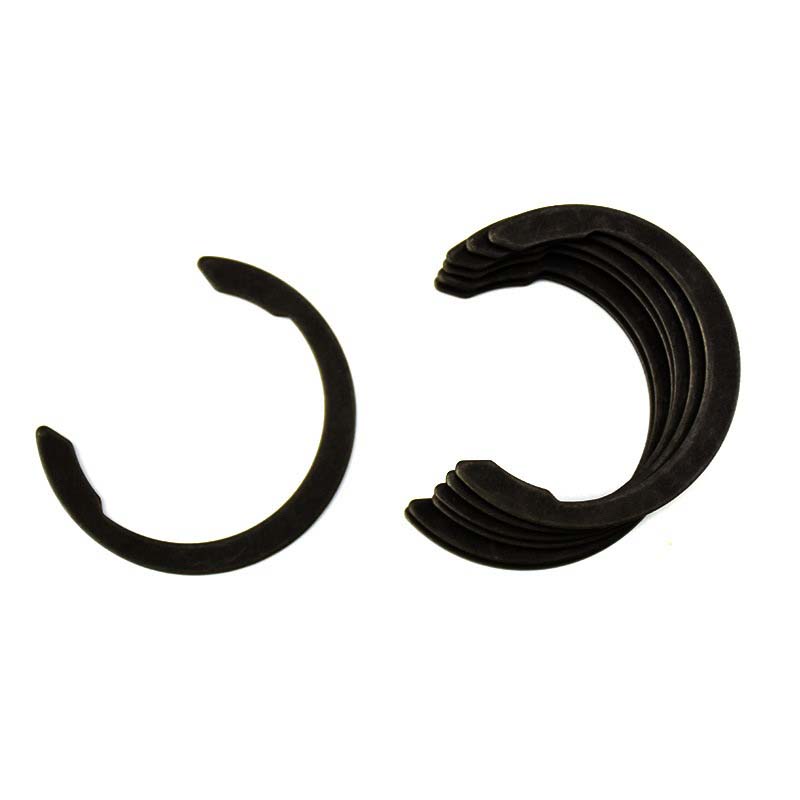

Metric Spring Retaining Ring

Ang mga metric spring retaining ring ay gawa sa mga laki ng pampublikong opisina at angkop para sa paggamit kung saan kinakailangan ang mga karaniwang sukat. Madalas na ginagamit ang mga ito sa ilang mekanikal at automotive system. Nakikipagtulungan ang Xiaoguo® sa mga sektor ng automotive at aerospace upang bumuo ng mga fastener na lumalaban sa kaagnasan.

Modelo:BS 3673-3-1-2011

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang metric spring retaining ring ay karaniwang gawa sa high-carbon steel o stainless steel, gaya ng ASTM A313. Ang mga carbon steel ay mas matibay (tulad ng paraan na mas malakas, hanggang sa 2,100 MPa), habang ang hindi kinakalawang na asero ay mas mahusay na hindi kinakalawang o kinakaagnasan. Kung iinit-treat mo ang mga haluang metal, mas magtatagal ang mga ito at mas mahusay na mahawakan ang pagsusuot. Para sa mga trabaho kung saan kailangan mo ng mga bagay na hindi dumidikit sa mga magnet o maaaring uminit, gagamit sila ng mga bagay tulad ng phosphor bronze o Inconel®. Ang lahat ng mga materyales na ginagamit nila ay inilalagay sa isang grupo ng mga pagsubok upang suriin na nakakatugon sila sa mga spec ng ISO 8750-8752.

Aplikasyon

Talagang karaniwan ang mga metric spring retaining ring sa mga bagay tulad ng mga transmission ng kotse, mga de-koryenteng motor, at mga hydraulic system. Ginagamit ang mga ito upang hawakan ang mga rotor shaft sa mga bomba, panatilihing nakalagay ang mga bearings sa mga setup ng conveyor, at i-lock ang mga piston pin sa loob ng mga makina. Sa aerospace, makikita mo ang mga ito sa mga bahagi ng turbine at landing gear. Magagamit din ang mga ito sa consumer electronics, kung saan tumutulong sila sa pag-aayos ng mga bahagi sa maliliit na device. Gumagamit ang mga inhinyero ng mga spring retaining ring kapag kailangan nila ng mga piyesa upang manatiling mapagkakatiwalaan, lalo na sa mahahalagang sistema kung saan hindi maaaring mangyari ang mga pagkabigo.

Sukat

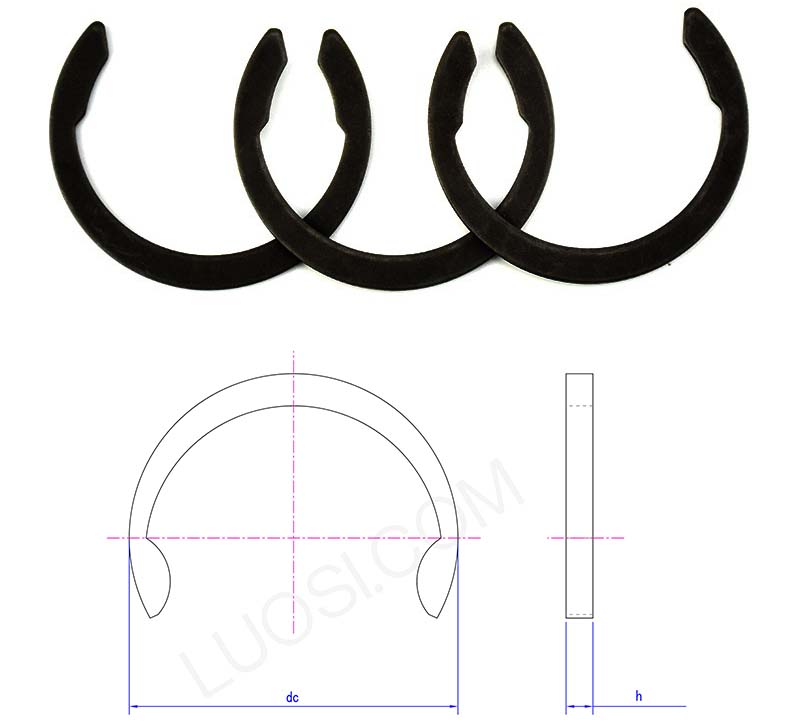

Metric spring retaining rings

Mon	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
dc max	18	19	20	21	22	23	25	26.3	27.6	29.2	30
h min	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h max	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

T: Paano ko matutukoy ang tamang sukat at uri ng metric spring retaining rings para sa aking aplikasyon?

A: Ang pagpili ng tamang metric spring retaining ring ay upang tumugma sa groove diameter, shaft diameter o hole diameter at sa load na kailangan nitong makatiis. Kailangan mong maingat na sukatin ang lapad, lalim at diameter ng mounting groove. Kahit na ang maliliit na pagkakaiba ay maaaring maging sanhi ng hindi nila maayos na ayusin ang mga bahagi. Piliin ang laki ayon sa iyong partikular na kaso ng paggamit o mga detalye ng proyekto, mga karaniwang sukat gaya ng DIN 471/472 o ANSI B27.1. Kung kailangan mo ng custom na pag-install, mangyaring ipaalam sa amin ang temperatura ng pag-install, kung ang load ay gumagalaw o nakatigil, at ang mga kondisyon sa kapaligiran (maalinsangan, maalikabok, atbp.), at iko-customize namin ito sa iyong mga pangangailangan. Ang mga spring retaining ring ay ginawa para sa mga partikular na radial forces o axial forces, kaya dapat mong suriin kung ang load capacity ng retaining ring project ay nakakatugon sa mga pangangailangan ng iyong retaining ring. Maaari kaming magbigay ng teknikal na suporta, one-stop na serbisyo, at bawasan ang paglitaw ng napaaga na bali ng mga retaining ring.
