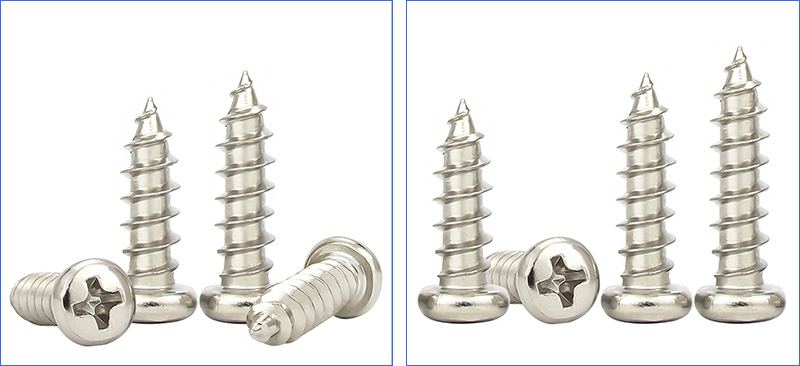

Phillips Pan Head Self Tapping Screw

Ang Phillips pan head self-tapping screw na ito mula sa Xiaoguo® China ay isang cross-recessed pan head self-tapping screw na sumusunod sa mga pamantayan ng ISO, DIN, GB, at JIS. Tinitiyak ng disenyo ng ulo ng pan ang pantay na pamamahagi ng stress, na pumipigil sa pagkasira ng materyal. Maaari itong direktang bumuo ng mga panloob na thread nang walang paunang pag-tap, at malawakang ginagamit sa mga aplikasyon sa industriya at pagpupulong.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Phillips pan head self tapping screwsmula saXiaoguo® Natutugunan ng China ang ISO, DIN, GB at JIS na mga multi-national na pamantayan, na gumagamit ng na-optimize na pan head, cross drive at self-tapping cone point structure para sa metal, plastic at wood fastening. Ang pabrika ng Xiaoguo® ay nagsu-supply ng buong laki ng mga chart ng data, karaniwang export na karton na packaging at napapasadyang maliliit na detalye ng pakete upang magkasya sa iba't ibang pangangailangan sa pagbili ng pakyawan at tingi.

Pangalan ng Produkto: Phillips pan head self tapping screws

Mga karaniwang pamantayan: ISO 7049, DIN 7981, GB/T 845, JIS B 112

Ang Phillips pan head self tapping screws ay isang uri ng sinulid na fastener na may flat circular head at isang Cross recess sa itaas. Ang bahagi ng baras ay may Tapping thread. Ang pitch ay medyo malaki at ang profile ng ngipin ay malalim. Ang bahagi ng buntot ay korteng kono o matulis.Kapag naglalagay ng mga prefabricated na butas o manipis na mga plato na gawa sa mga metal, plastik, kahoy, atbp., maaari itong umasa sa sarili nitong mga sinulid upang pisilin o gupitin ang mga kaukulang panloob na mga sinulid sa mga butas, nang hindi nangangailangan ng paunang pag-tap o paggamit ng pagtutugma ng mga mani. Ang disenyo ng ulo ng pan ay nagbibigay ng malaking pressure-bearing surface.

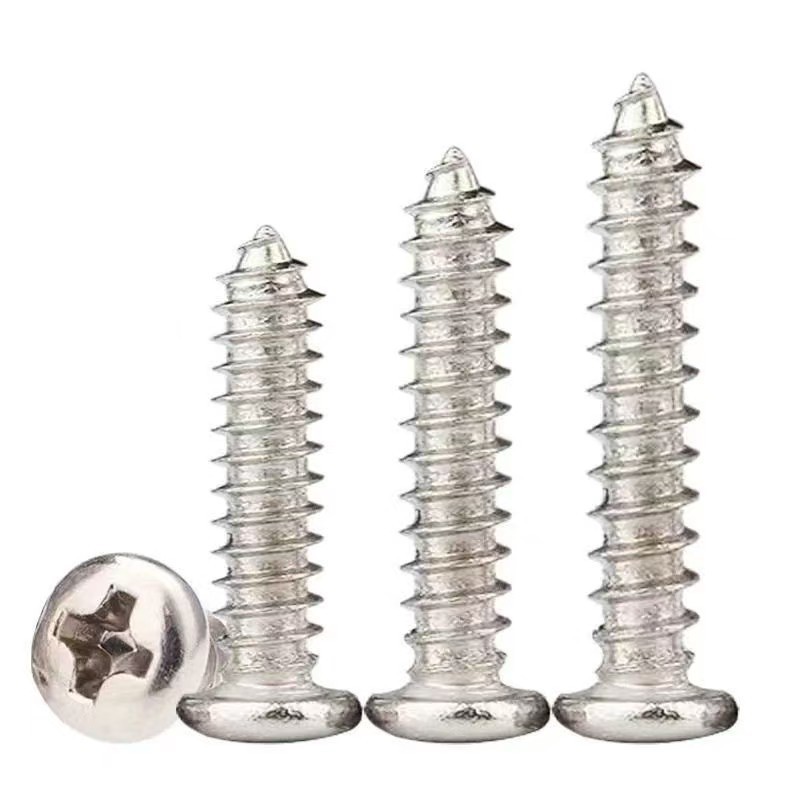

Phillips Pan Head Self Tapping Screws

Istruktura Panimula

Ang istraktura ng Phillips pan head self tapping screws na ito ay maaaring nahahati sa limang functional na lugar: ang ulo, ang driving groove, ang shaft, ang thread, at ang buntot.

1.Pan Head

Ang ulo ay nasa hugis ng isang mababa, cylindrical na anyo, na ang tuktok na ibabaw ay flat o bahagyang hubog, at ang mga gilid ay tamang anggulo o bahagyang chamfered.

Ang ulo ng pan ay nagbibigay ng isang malaking ibabaw na may presyon, na maaaring pantay na ipamahagi ang puwersa ng ehe sa panahon ng paghihigpit sa ibabaw ng nakapirming materyal, na pumipigil sa manipis na plato mula sa deforming o pagdurog.

2. Cross Recess / Phillips

Ang slot ay hugis krus, na may hugis-kono na ilalim sa gitna. Ang dalawang puwang ay tumatakbo nang patayo sa isa't isa at bumubukas palabas.

Ang cross design na ito ay tumutulong sa screwdriver tip na pumila nang mag-isa habang hinihigpitan mo ang Phillips pan head self tapping screws, para hindi ito madaling madulas. Kung ikukumpara sa flat slot, maaari itong makatiis ng mas mataas na tightening torque at angkop para sa high-speed assembly na may mga electric screwdriver.

3. Pag-tap sa Thread

Ang helical tooth profile angle ay halos 60°, ngunit ang dulo ng ngipin ay medyo matalas habang ang base ng ngipin ay may makinis na arc transition.

4.Cone Point

Ang buntot ay korteng kono, na may anggulong kono na humigit-kumulang 30° hanggang 45°.

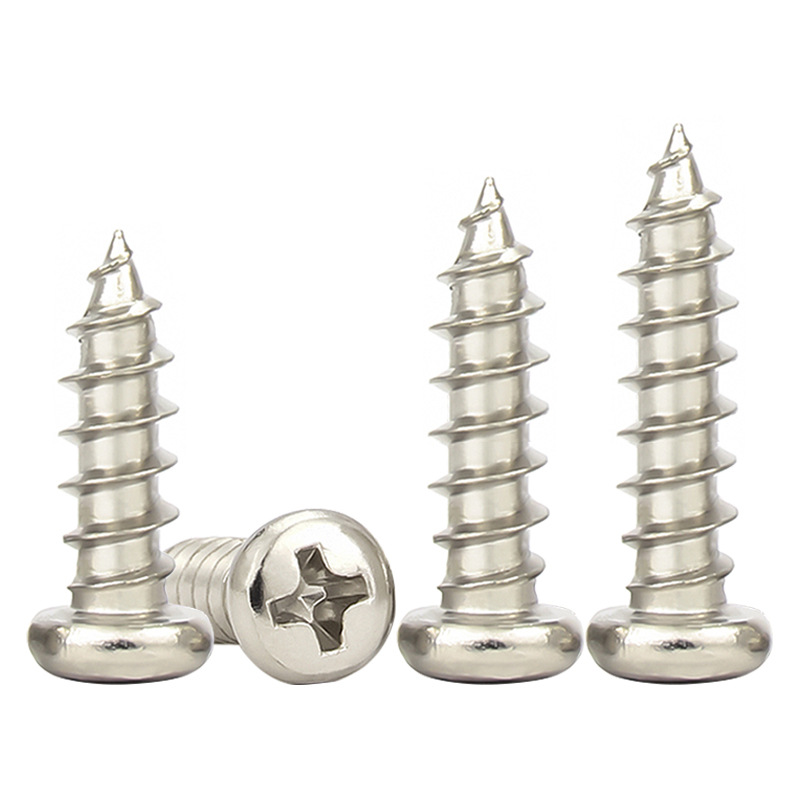

Phillips Pan Head Self Tapping Screws

FAQ

1. Ano ang iyong karaniwang export packaging tulad?

Ang panloob na bag ay gawa sa PE plastic bag at anti-rust paper. Ang panlabas na kahon ay isang double-walled corrugated cardboard box. Ang bawat kahon ay may netong timbang na 25 kg. Ito ay naayos na may pallet wrapping film at packing strap.

2.Maaari ka bang gumawa ng maliit na laki ng packaging?

Oo naman. Mayroon kaming 1 kg, 2 kg, at 5 kg na plastic bag. Gayundin ang mga kahon na may 100, 200, o 500 piraso.

3.Paano kung ang iba't ibang laki ng turnilyo ay nakaimpake sa parehong kahon? Nag-aalala kami tungkol sa paghahalo sa kanila.

Talagang hindi namin inirerekomenda ang pagsasama-sama ng iba't ibang laki sa isang kahon. Ngunit kung kailangan mo, maaari naming i-pack ang mga ito sa mga plastic na kahon na may hiwalay na mga compartment o ilagay ang bawat sukat sa sarili nitong maliit na bag. At malinaw naming markahan ang mga sukat sa bawat isa.

Phillips Pan Head Self Tapping Screws

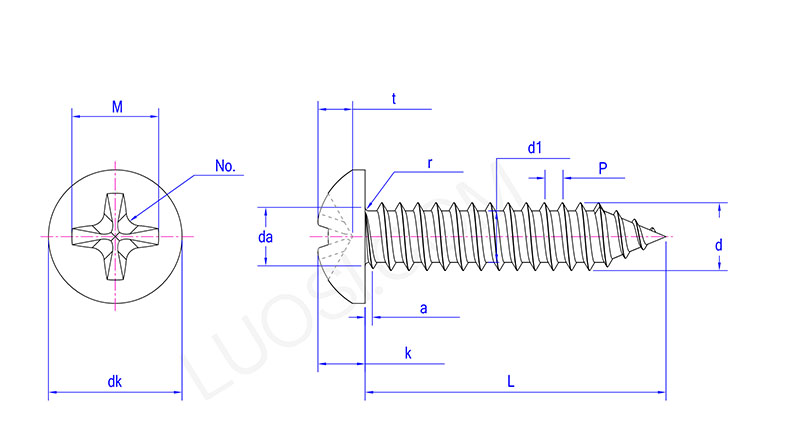

Mon	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
isang max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Hindi.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 max	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
