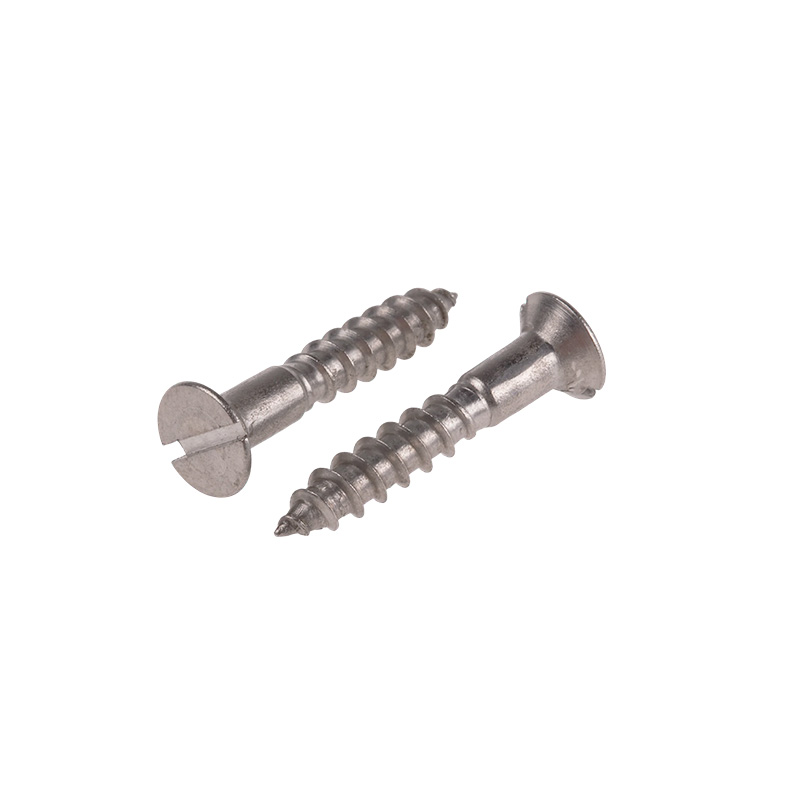

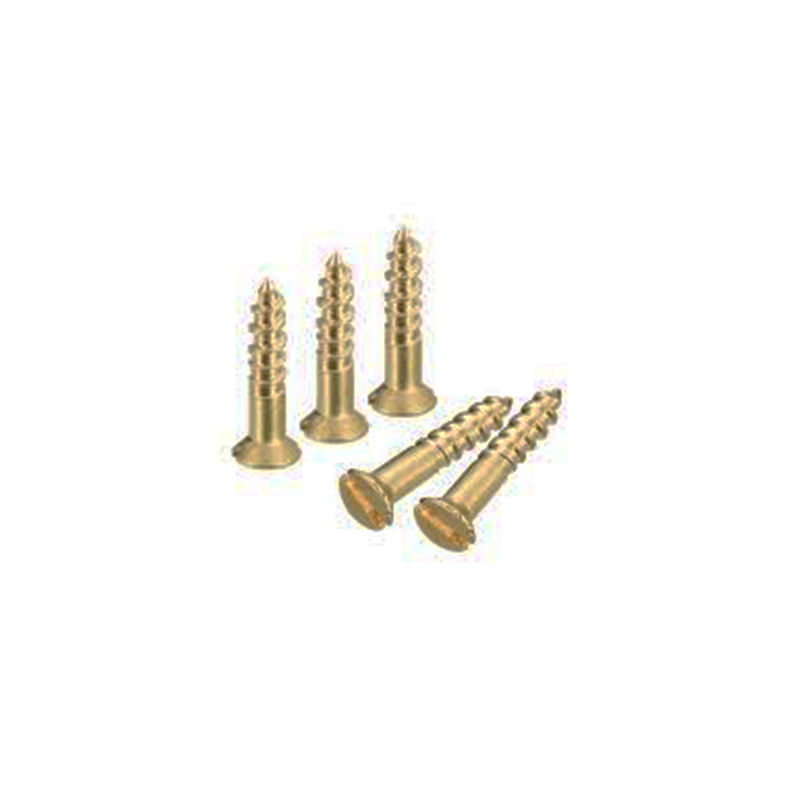

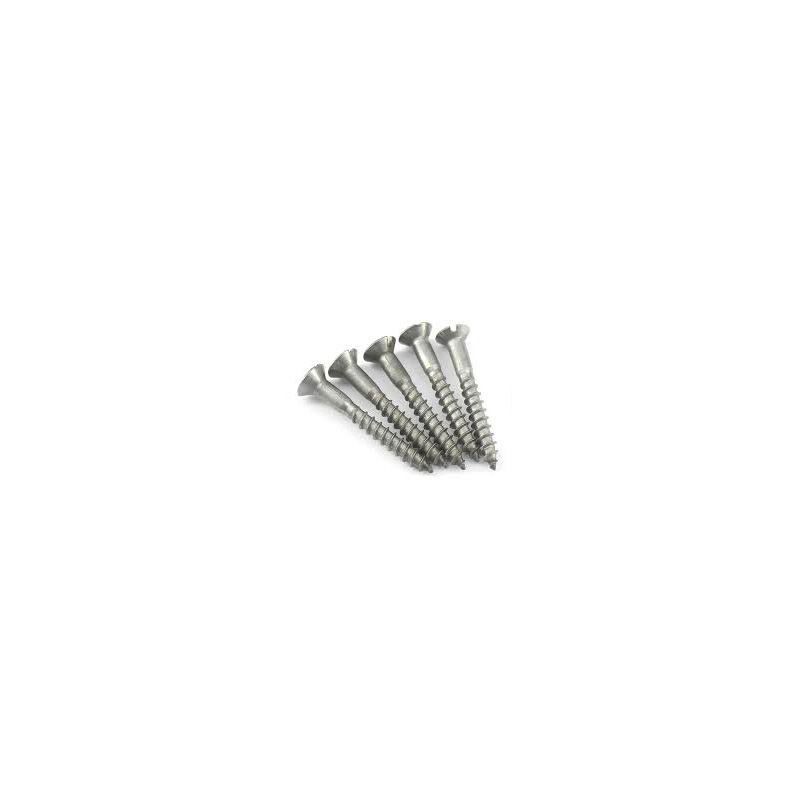

Slotted Countersunk Head Wood Self Tapping Screw

Ang Slotted Countersunk Head Wood Self Tapping Screw na ginawa ng pabrika ng Xiaoguo®, ay maaaring ganap na maupo sa loob ng kahoy kapag ginamit na may katugmang countersink drill bit. Sa ganitong paraan ang bahagi ng pag-aayos ay mananatiling nakatago at ginagawang maayos ang mga natapos na bagay.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Slotted Countersunk Head Wood Self Tapping Screw ay isang uri ng woodworking fastener na may conical head (na may 90° taper angle) at may Slotted groove sa itaas. Ang ulo ay maaaring ganap na maipasok sa pre-cut conical hole sa kahoy, at pagkatapos ng paghigpit, ang ulo ay magiging flush o bahagyang mas mababa kaysa sa ibabaw ng kahoy. Ang katawan ng tornilyo ay may malalim at magaspang na mga sinulid na kahoy, at ang buntot ay isang conical pointed na ulo. Maaari itong direktang i-screw sa kahoy (para sa hardwood o malalaking diameter, inirerekomenda na mag-pre-drill ng butas). Ang Slotted Countersunk Head Wood Self Tapping Screw na ito ay angkop para sa pagkonekta at pag-aayos ng mga produktong gawa sa kahoy na nangangailangan ng patag na ibabaw at walang nakalantad na mga ulo.

Ingles na pangalan	Slotted Countersunk Head Wood Self Tapping Screw
Mga karaniwang pamantayan	DIN 97
Uri ng ulo	Countersunk / Flat Head
Uri ng slot	Naka-slot
Uri ng thread	Wood thread (coarse pitch, deep pitch)
Tip form	Conical self-drill tip ulo

Mga tampok na istruktura

Ang mga tampok ng istraktura ng Slotted Countersunk Head Wood Self Tapping Screw ay ipakikilala sa limang bahagi.

Istraktura ng ulo

1. Hugis ng ulo: Conical, tulad ng hugis ng funnel, kadalasang may anggulong cone na 90°. Ang tuktok na ibabaw ng ulo ay patag, at ang mga gilid ay hilig.

2. Dimensyon ng ulo: Ang panlabas na diameter ng ulo ay humigit-kumulang 1.8 hanggang 2.2 beses ang diameter ng screw thread, at ang taas ng ulo ay nasa paligid ng 0.5 hanggang 0.6 beses ang diameter ng thread.

3.Paggamit ng ulo：Matapos ikabit ang Slotted Countersunk Head Wood Self Tapping Screw, ang buong ulo ng turnilyo ay umaangkop sa pre-made tapered hole sa kahoy. Ito ay mananatiling flush o medyo nasa ibaba ng ibabaw ng kahoy at hindi dumikit.

Tuwid na disenyo ng slot

1.Drive type ay straight slot. Ang uka ay dumiretso mula sa gitna palabas hanggang sa magkabilang panig.

2. Ang lapad ng slot ay mula 0.6 mm hanggang 2.0 mm, ang lalim ng slot ay 0.3 mm hanggang 0.8 mm. Ang magkabilang dulo ng slot ay ginawa gamit ang mga bilog na sulok.

3. Ang mga katangian ng slot: Ito ay maaaring hinimok ng pinakakaraniwang flat-head screwdriver.

Istraktura ng baras

1.Rod form: Ito ay nahahati sa buong thread at bahagyang mga uri ng thread.

Istraktura ng thread

1.Uri ng Thread: Karaniwang Wood Thread, hindi ang karaniwang mechanical thread.

2.Profile: Ang anggulo ng profile ng ngipin ay humigit-kumulang 60°, ngunit ang dulo ng ngipin ay napakatalas, at ang base ng ngipin ay may makinis na paglipat ng arko.

3. Spacing ng ngipin: medyo malawak.

Istraktura ng tip

1. Hugis ng tip: Conical na tip, na may taper na humigit-kumulang 30°–45°. Ang dulo ay hindi masyadong matalim; sa halip, mayroon itong napakaliit na patag na ibabaw o bilog na ulo.

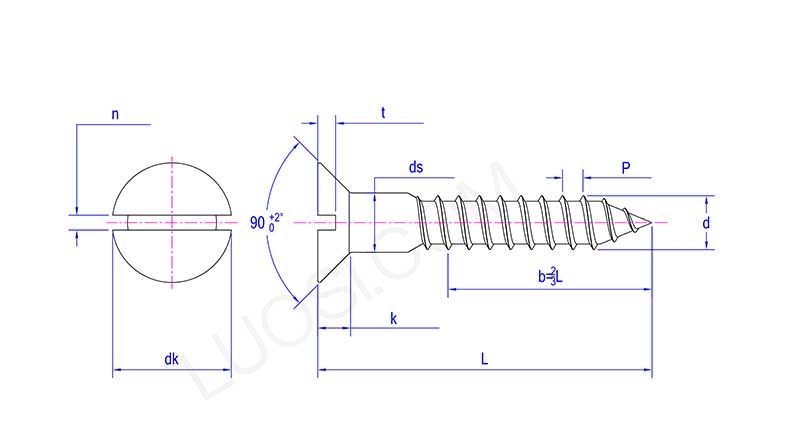

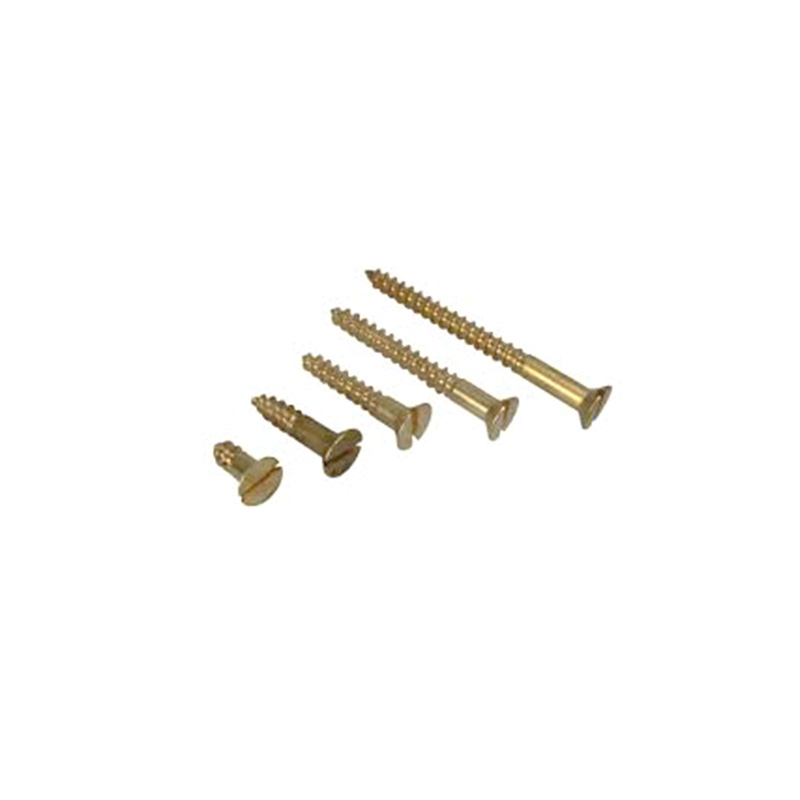

Slotted Countersunk Head Wood Self Tapping Screw

Mon	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	5	6	7	8	9	10	11	12	14	16	20
dk min	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k max	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n min	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t max	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t min	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
