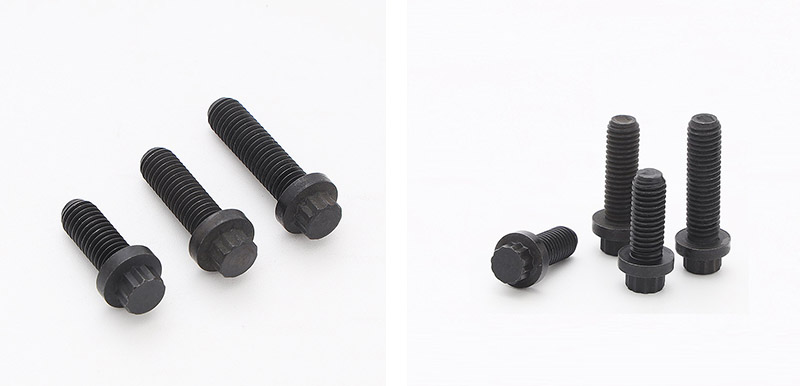

12 Point Flange Screw

Agad na mag-order para sa Xiaoguo® 12 Point Flange Screw nang maramihan. Nagtatampok ang produktong ito ng kakaibang 12-point head na disenyo, at gawa sa 12.9-grade alloy steel na sumailalim sa mga proseso ng quenching at tempering, na may pinakamataas na lakas ng tensile na lampas sa 1200 MPa, na angkop para sa paggamit sa mga heavy-duty na bahagi ng engine.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang 12 Point Flange Screw ay isang high-performance fastener na may ulo na nagtatampok ng labindalawang sulok at isang pinalaki na flange support surface sa ibaba. Ang hugis ng ulo nito ay gumagamit ng double hexagonal na disenyo, na pinagsasama ang twelve-point drive at isang integrated flange structure, na partikular na idinisenyo para sa mataas na torque at paglaban sa pag-loosening ng vibration.

Ang 12 Point Flange Screw na ito ay karaniwang ginagamit sa mga automotive transmission system, engine blocks, aircraft engine at high-strength industrial equipment. Ito ay isang perpektong solusyon para sa pagpapalit ng tradisyonal na hexagonal head bolts at panloob na hexagonal cylindrical head screws. Ang twelve-sided drive surface na disenyo ay nagbibigay-daan sa paggamit ng Ring spanner o twelve-sided socket, na nagpapagana ng 30° repositioning operation sa makitid na espasyo kumpara sa karaniwang hexagonal head, na nagreresulta sa mas mataas na kahusayan sa pag-install.

12 Point Flange Screw

Pangunahing kalamangan

Ang pangunahing bentahe ng 12 Point Flange Screw ay pangunahing makikita sa mga sumusunod na aspeto:

（1）Twelve-point na uri ng ulo

Higit pang mga contact surface: Ang twelve-point head type ay may dobleng dami ng contact surface kaysa sa hexagonal head, na nagbibigay-daan dito na makatiis ng mas mataas na tightening torque nang hindi nasisira ang ulo.

Ang panganib sa pag-slide ng anggulo ay mababa: Ang pamamahagi ng puwersa ay mas pare-pareho, na ginagawang angkop para sa mga application na nangangailangan ng mataas na preload.

（2）Pinagsamang Flange

Self-contained flange surface: Walang kinakailangang karagdagang gasket. Ang serrated o embossed na istraktura sa ilalim ng flange ay nakikipagtulungan sa ibabaw ng workpiece, na bumubuo ng malakas na frictional force.

Mataas na vibration resistance: Maaari nitong mapanatili ang preload kahit na sa isang vibrating na kapaligiran, na angkop para sa mga dynamic na lugar ng pagkarga.

（3）Madaling pag-install, nakakatipid ng espasyo

30°rotation: Ang labindalawang puntong ulo ay maaaring paikutin ng 30° upang ipasok sa wrench para sa muling pagpoposisyon. Nakakatipid ito ng kalahati ng espasyo kumpara sa 60° na pag-ikot ng hexagonal head. Angkop para sa limitadong espasyo.

（4）Malaking lugar ng tindig

Ang pinalaki na flange surface ay nagpapataas ng contact area: epektibong nagpapakalat ng pressure at pinipigilan ang malambot na materyales tulad ng aluminum at cast iron na ma-deform.

12 Point Flange Screw

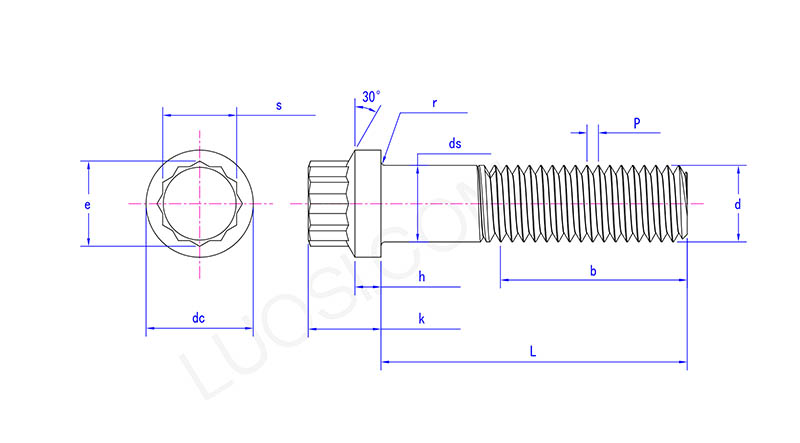

Mon	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Mga Alternatibong Hex Socket Screw

Head outer diameter compatibility: Ang 12 Point Flange Screw ay may parehong laki ng butas sa karaniwang hexagonal cylindrical head screw, kaya maaari itong direktang palitan nang hindi binabago ang posisyon ng butas, at mas matibay din ito.

（6）Kumpletong hanay ng mataas na lakas na mga marka

Sumasaklaw sa 8.8 grade, 10.9 grade, 12.9 grade at stainless steel A2-70/A4-80, na tumutugon sa mga pangangailangan ng lahat ng mga sitwasyon mula sa pangkalahatang makinarya hanggang sa matinding mabibigat na karga.

（7）Mga solusyon na lumalaban sa kaagnasan

Mag-alok ng iba't ibang surface treatment gaya ng electro-galvanizing, hot-dip galvanizing, Dacromet coating, zinc-nickel alloy, at blackening, na angkop para sa panloob, panlabas, dagat, at kemikal na kapaligiran, atbp.

（8）Malawak na hanay ng mga field ng aplikasyon

Mga sasakyan (engine, transmissions, chassis), aerospace (engine frames, landing gears), wind power, pagmimina, petrochemical, barko, pangkalahatang makinarya, atbp.
