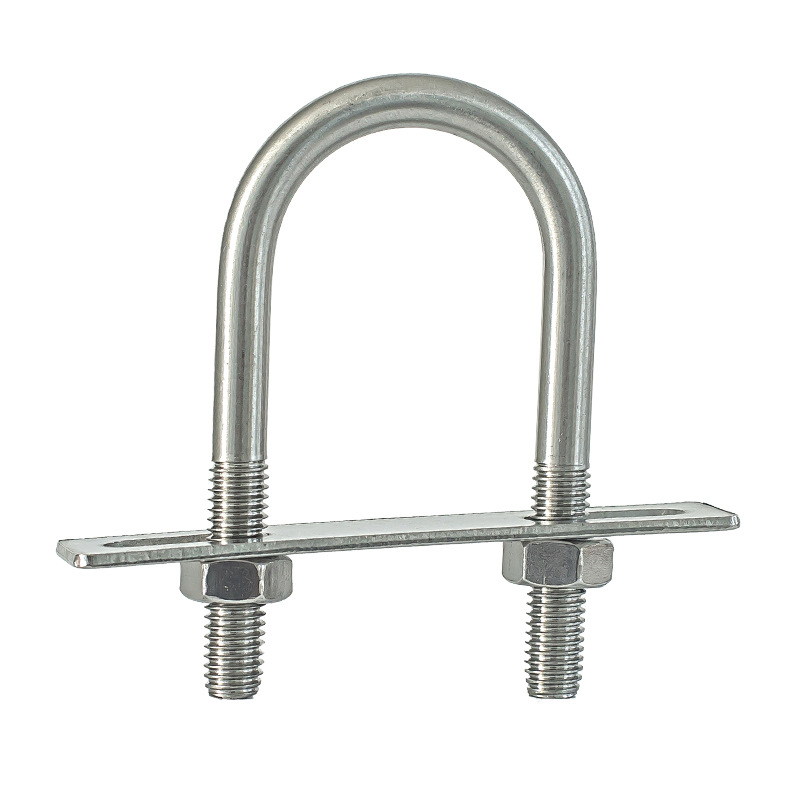

Anchor U Bolt

Ang China supplier Xiaoguo® anchor U bolt ay may malawak na hanay ng mga detalye, na sumasaklaw sa lahat mula sa DN10 (2mm) hanggang DN600 (24 pulgada), na nakakatugon sa lahat ng mga kinakailangan sa buong laki. Maliit man itong tubo ng tubig at mga de-koryenteng mga kable o malalaking pang-industriya na tubo, maaari kang pumili ng cost-effective na anchor U-bolt.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Depinisyon ng produkto at pangunahing function

Ang anchor U bolt, na kilala rin bilang ground anchor U bolt o pre-installed na U-bolt, ay isang uri ng anchoring fastener na hugis ng titik na "U". Ito ay may mahahabang sinulid sa magkabilang dulo at kadalasang naka-pre-install sa kongkretong pundasyon o dumaan sa base ng istrukturang bakal. Ito ay pinagsama sa mga washers at nuts upang maayos na ayusin ang mga kagamitan, mga haligi, mga suporta sa tubo, atbp. sa pundasyon ng kongkreto o bakal na istraktura.

Pangunahing pag-andar

Ito ay isang pangunahing bahagi ng anchor na ginagamit sa mga larangan tulad ng konstruksiyon, mga tulay, kapangyarihan, at mga petrochemical para sa pagkamit ng mahigpit na koneksyon sa pagitan ng kagamitan at ng pundasyon. Ang pangunahing pag-andar nito ay upang ligtas na ilipat ang mga karga (tension, presyon, puwersa ng paggugupit, sandali ng baluktot) ng itaas na istraktura sa kongkretong pundasyon o sa lupa. Hindi tulad ng mga ordinaryong expansion bolts, ang produktong ito ay naka-install sa isang pre-buried na paraan. Inilalagay ito sa loob ng formwork bago ibuhos ang kongkreto at bumubuo ng isang hindi maibabalik na permanenteng anchor pagkatapos ng mga set ng kongkreto.

Anchor U Bolt

Mga karaniwang materyales

Nasa ibaba ang listahan ng mga karaniwang materyales para sa anchor U bolt na aming na-summarize para sa iyo, na maginhawa para sa iyo na mag-browse.

Uri ng materyal	Grade	Maaabot ang antas ng pagganap	Mga pangunahing tampok	Mga naaangkop na sitwasyon
Carbon steel	Q235 / A36	Baitang 4.8	Medyo matipid at maraming nalalaman, madaling iproseso	Pangkalahatang konstruksiyon, mga pundasyon ng magaan na kagamitan, pag-aayos ng rehas
Carbon steel	45# / 1045	Baitang 8.8	Katamtamang lakas, mahusay na komprehensibong pagganap	Mga pundasyon ng kagamitang pang-industriya, mga power tower, mga suporta sa tubo
Alloy na bakal	40Cr / 5140	10.9 baitang	Mataas na lakas, paglaban sa pagkapagod	Malakas na kagamitan, dynamic na load foundation, wind power tower
Alloy na bakal	35CrMo / 4135	10.9/12.9 na baitang	Lumalaban sa mababang temperatura, anti-kalawang	Industriya ng petrochemical, pundasyon ng daluyan ng mataas na presyon, mga malamig na rehiyon
hindi kinakalawang na asero	304 / A2	A2-70	Pangkalahatang paglaban sa kaagnasan	Para sa mga pabrika ng pagkain, paggamot ng tubig, pangkalahatang panlabas na aplikasyon
hindi kinakalawang na asero	316 / A4	A4-70 / A4-80	Napakahusay na paglaban sa tubig-dagat at mga kemikal	Para sa mga offshore platform, coastal power plants, chemical plants, swimming pool equipment
Hot-dip galvanized carbon steel	Q235 / 45# + HDG	4.8/8.8 na baitang	Panlabas na pangmatagalang pag-iwas sa kalawang	tulay, highway guardrails, communication tower, photovoltaic supports

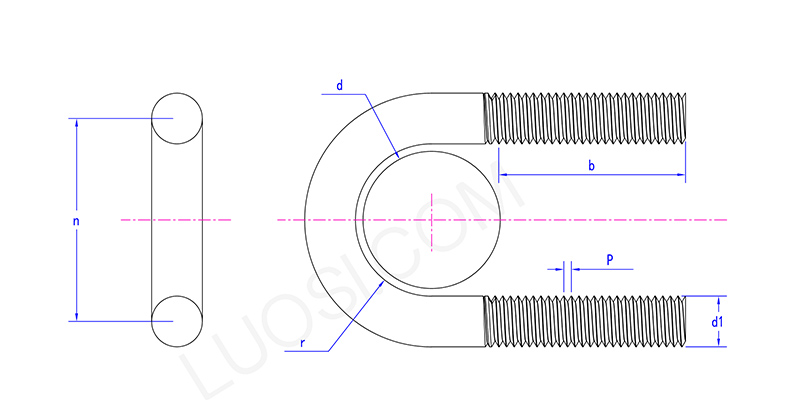

Anchor U Bolt

Mon	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Uri ng produkto

Depende sa paraan ng pag-install at hugis, ang anchor U bolt ay pangunahing nahahati sa mga sumusunod na uri:

Plain Embedded U-bolt: Direktang naka-embed sa kongkreto, na may sinulid na dulo na nakausli sa ibabaw ng base surface. Ginagamit ito para sa pag-aayos ng mga haligi ng bakal at mga base ng kagamitan. Ito ang pinakakaraniwang anyo.

U-bolt na may Hook Ends: Ang mga sinulid na dulo ay baluktot din ng 90° o 180°.

Flat-bottom U-bolt: Ang ilalim ng hugis-U na bahagi ay tuwid, hindi hugis arko. Ito ay ginagamit upang ayusin ang mga bahagi na may isang parisukat na cross-section o para sa mga pag-install na kailangang malapit na makipag-ugnayan sa ilalim na ibabaw ng steel plate.

Uri ng through-bolt na U-bolt: Ang hugis-U na bolt na ito ay dumadaan sa mga nakareserbang butas sa base ng istraktura ng bakal, na nakalabas ang magkabilang dulo. Ito ay pinagsama sa upper at lower nuts upang makamit ang clamping, at karaniwang ginagamit para sa mga nababakas na koneksyon o mga sitwasyong nangangailangan ng pagsasaayos ng taas.

Hindi pantay na Leg U-bolt: Mga binti na may iba't ibang haba. Ginagamit para sa pag-install sa mga hilig na ibabaw ng pundasyon o sa mga espesyal na istruktura na nangangailangan ng asymmetric fixation.
