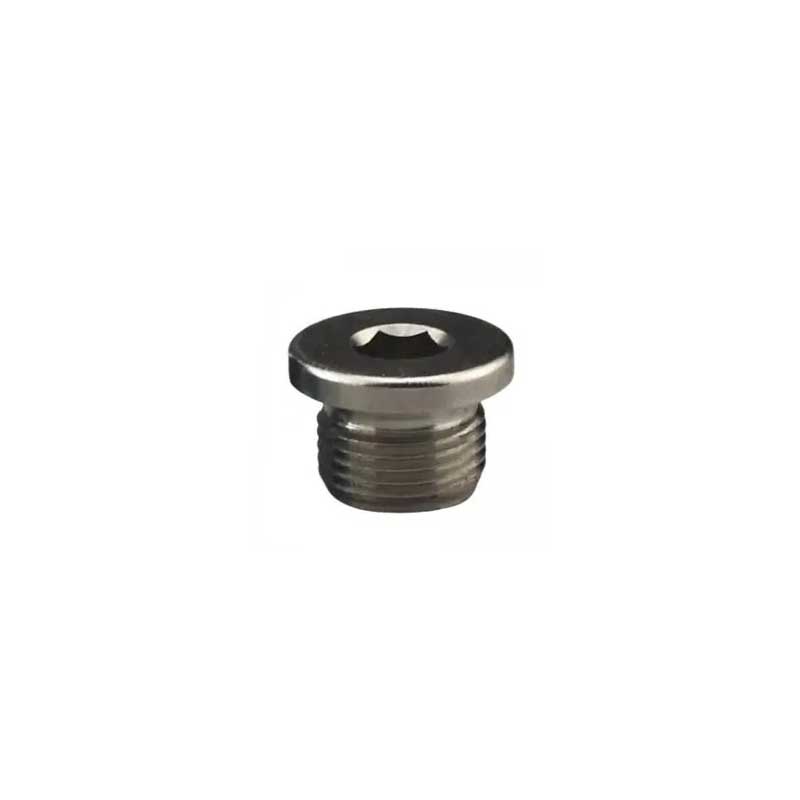

BSP Male Captive Hollow Hex Plug

Inirerekomenda namin ang pagbili ng Xiaoguo® BSP Male Captive Hollow Hex Plug sa maraming dami. Ang produktong ito ay may malakas na kakayahang umangkop at maaaring gumana sa loob ng malawak na hanay ng mga kondisyon ng presyon at temperatura, na nagbibigay-daan dito upang mahawakan ang iba't ibang mapaghamong kapaligiran sa pagtatrabaho nang madali.

Modelo:IS09974-2Type E

Magpadala ng Inquiry

Paglalarawan ng Produkto

proseso ng produksyon

【1】Pagbuo ng Billet

Upang gawing mga blangko ang bar o wire na materyales na malapit sa huling hugis, mayroong dalawang pangunahing pamamaraan:

Paraan ng proseso	Mga naaangkop na sitwasyon
Cold Heading	Mass production, lalo na para sa maliit at medium-sized na sinulid na BSP Male Captive Hollow Hex Plug.
Hot Forging	Malaki ang laki, kumplikadong hugis o may mga espesyal na kinakailangan para sa mga mekanikal na katangian ng mga screw plug.

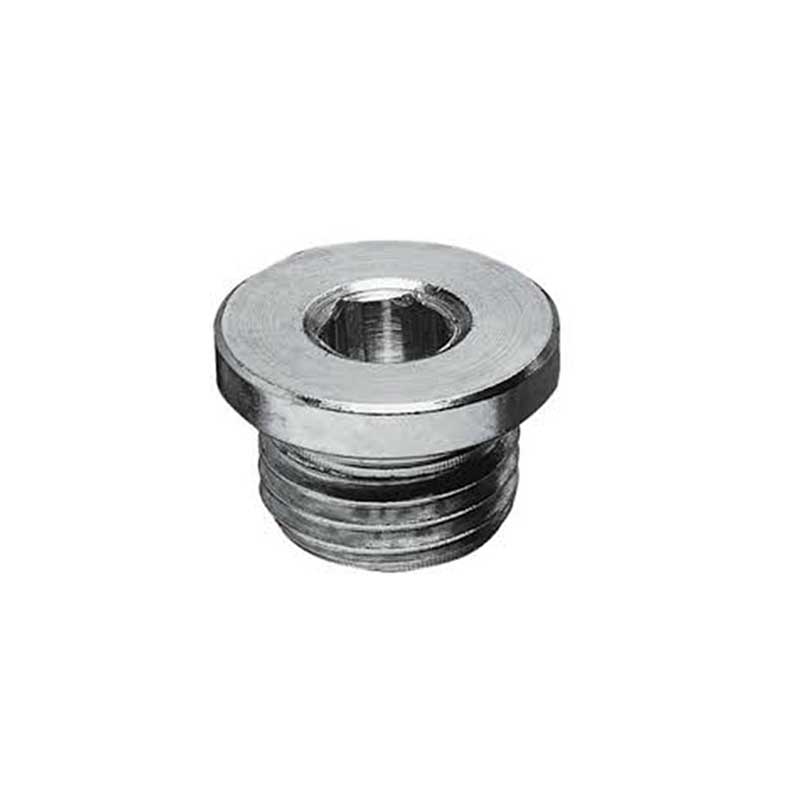

BSP Male Captive Hollow Hex Plug

【2】Precision Machining

（1）Pag-ikot: Gamit ang CNC lathe, ang mga pangunahing bahagi ng blangko ay pinong makina upang maghanda para sa mga susunod na proseso. Halimbawa, ang ibabaw ng sealing para sa pag-install ng sealing ring ay nakabukas, at ang mga chamfer ay ginagawang makina.

（2）Pagbabarena: Para sa sinulid na BSP Male Captive Hollow Hex Plug na nangangailangan ng mga channel ng langis at iba pang istruktura, isasagawa ang mga operasyon sa pagbabarena.

（3）Internal Hexagon Machining: Ito ang pangunahing proseso para sa paglikha ng internal hexagonal drive groove.

①Cold heading forming: Para sa mga malalaking produkto, ang hexagonal hole ay maaaring direktang mabuo sa panahon ng cold heading process, na napakahusay.

②Pagsuntok: Para sa ilang partikular na proseso, isang hexagonal prism punch ang ginagamit upang pindutin ang isang panloob na hexagon sa ulo ng workpiece.

③CNC milling: Para sa maliliit na dami o mga order na may partikular na mga kinakailangan, maaaring gamitin ang CNC milling machine para tumpak na i-machine out ang mga hexagonal na butas.

（4）Pagproseso ng Thread: Ang mahusay na pagmachining ng mga thread ng BSP ay isang mahalagang hakbang sa buong proseso ng produksyon at napakahalaga sa panghuling pagganap.

①Pangunahing paraan: Ang bahagi ay nabuo sa isang piraso sa pamamagitan ng proseso ng pagliko ng thread gamit ang CNC lathe. Sa panahon ng proseso ng pag-ikot, kinakailangan ang isang espesyal na 55° thread cutting tool.

②Dimension control: Ang dimensional accuracy ng thread ay ang core. Sa panahon ng proseso ng produksyon, ang mga gauge block at stop gauge ay gagamitin para sa mahigpit na inspeksyon upang matiyak na ang mga parameter tulad ng pitch at ang mean diameter ng thread ay lahat ay kwalipikado.

BSP Male Captive Hollow Hex Plug

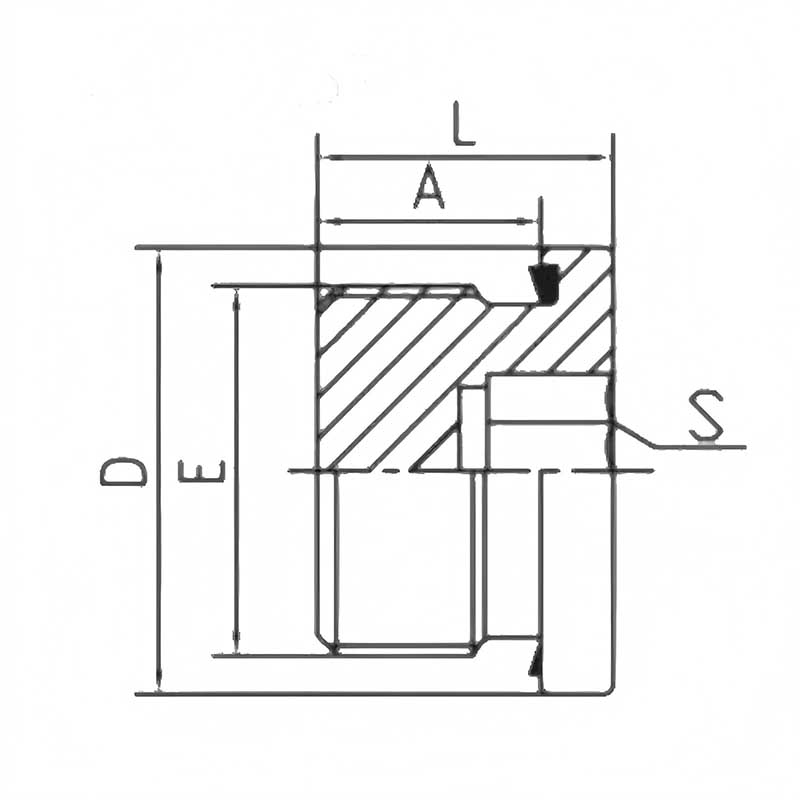

BAHAGI#	THREAD	BIHAG	MGA DIMENSYON					MPA
BAHAGI#	E	ED	A	L	S	D	N.M	PN
SEG02	G1/8”X28	ED—10	8	12	5	14	11-13	40
SEG04	G1/4”X19	ED—14	12	17	6	19	25-30	40
SEG06	G3/8”X19	ED—17	12	17	8	22	42-58	40
SEG08	G1/2”X14	ED—21	14	19	10	27	72-82	40
SEG12	G3/4”X14	ED—27	16	21	12	32	21-140	40
SEG16	G1"X11	ED—33	16	22.8	17	40	150-180	40
SEG20	G1.1/4”X11	ED—42	16	22.8	22	50	190-280	31.5
SEG24	G1.1/2”X11	ED—48	16	22.8	24	55	260-350	31.5
SEG32	G2"X11	ED—60	18	26	27	70	340-400	31.5
SEG40	G2—1/2X11	ED—B40	-	-	27	-	340-400	31.5

【3】Heat Treatment

Quenching & Tempering: Gumagawa kami ng proseso ng heat treatment – unang pagsusubo, pagkatapos ay high-temperature tempering. Ang resulta nito ay ang materyal ng BSP Male Captive Hollow Hex Plug ay nagiging mas malakas at mas madaling masira.

【4】Pagtatapos sa Ibabaw

(1) Zinc Plating – Ito ang pinakakaraniwan at pinakamurang opsyon. Nagbibigay ito ng pangunahing proteksyon sa kalawang. Madalas mong makikita ito sa puti, asul, o dilaw na mga finish.

(2) Nickel Plating – Mas tumatagal ito laban sa kalawang kaysa sa zinc at may mas makintab na hitsura.

(3) Dacrotizing – Ito ay isang zinc-aluminum coating na walang chromium. Ito ay napakahusay sa paglaban sa kalawang at maaaring makaligtas sa mga pagsubok sa pag-spray ng asin nang mas matagal kaysa sa regular na zinc plating. Ito ay mahusay na gumagana sa talagang malupit, kinakaing unti-unti na mga kapaligiran.

(4) Black Oxide – Lumilikha ito ng itim na pagtatapos sa ibabaw. Medyo nakakatulong ito sa kalawang at mukhang maganda, ngunit madali itong kumamot.

【5】Seal Assembly

(1)Assembly method – Gumagamit kami ng mga automated o semi-automated na makina para ilagay ang sealing ring nang eksakto sa uka sa dulong mukha ng BSP Male Captive Hollow Hex Plug.

(2) Disenyo ng anti-detachment – Ang uka ay eksaktong sukat kaya ang sealing ring ay mananatiling matatag sa lugar. Hindi ito mahuhulog sa panahon ng pagpapadala, pag-install, o sa ibang pagkakataon kapag ginagamit mo ang plug.
