Class 5 Weld Square Nuts na May Uri 1D

Ang Class 5 weld square nuts na may uri na 1D ay sumusunod sa 5th grade strength standard. Idinisenyo ang mga ito sa uri ng 1D at angkop para sa hinang sa mga ibabaw ng metal. Angkop para sa medium-intensity na makinarya, steel frame o kagamitang pang-industriya. Ang Xiaoguo® factory ay may higit sa sampung taong karanasan sa paggawa ng fastener at may mga propesyonal na tauhan upang matugunan ang iyong mga pangangailangan.

Modelo:JIS B1196-2-2001

Magpadala ng Inquiry

Paglalarawan ng Produkto

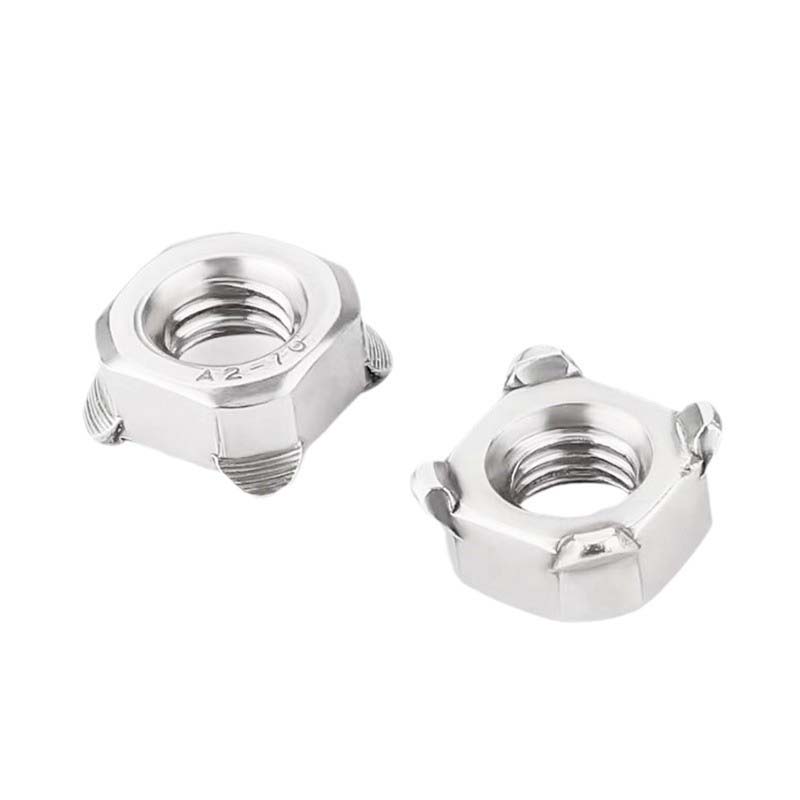

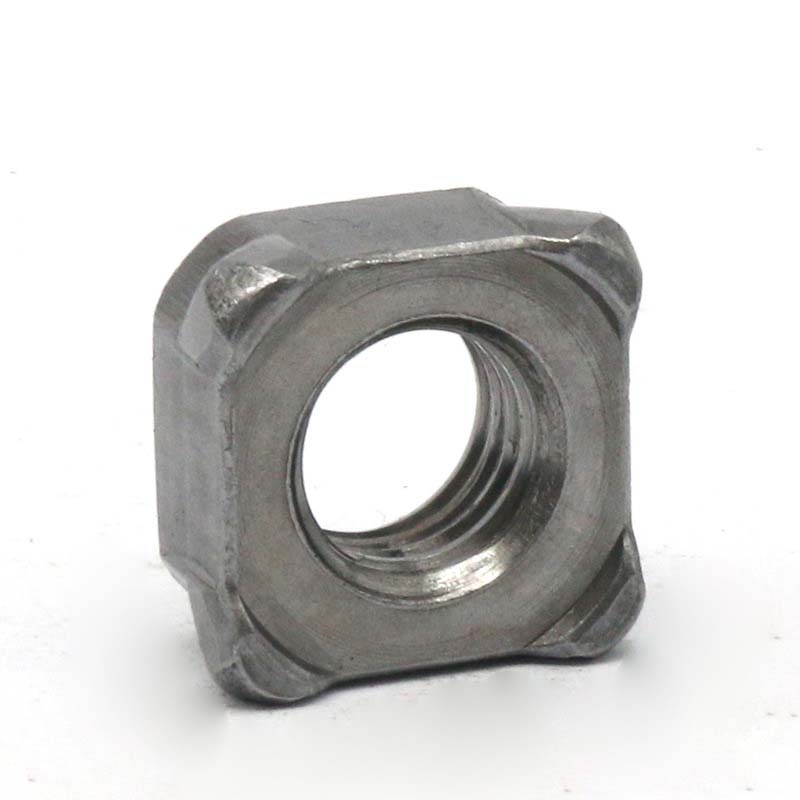

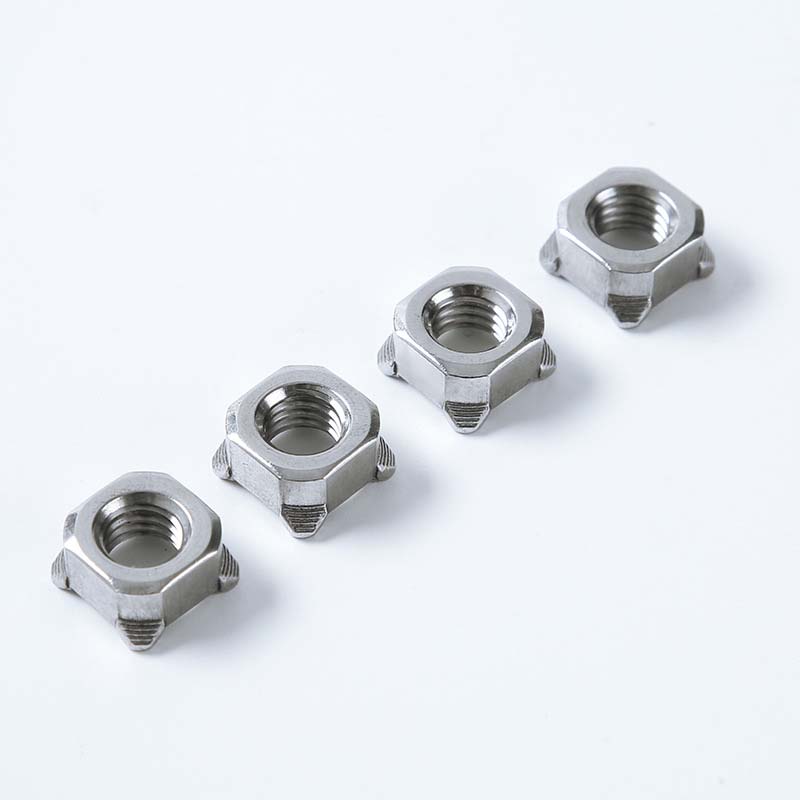

Ang Class 5 weld square nuts na may uri 1D ay may apat na patag na gilid. Ang gitna ng nut ay may karaniwang sinulid na butas, na kung saan ay maginhawa para sa paggamit sa pagtutugma ng bolts. Sa ibabaw ng hinang ng nut, mayroong ilang maliliit na protrusions, na siyang mga pangunahing bahagi para sa hinang.

Mga bentahe ng produkto

Class 5 weld square nuts ng uri 1D ay walang disenyo ng angular hole. Sa halip, ang isang maliit at nakataas na protrusion ay idinisenyo sa ibaba. Ang mga ito ay partikular na idinisenyo para sa paglaban sa spot welding. Ang mga electrodes ay pinindot pababa, at ang kasalukuyang dumadaloy sa nakataas na lugar. Ang nakataas na bahagi ay agad na natutunaw at pinagsama ang nut sa pinagbabatayan na metal.

Ang Class 5 weld square nuts na may uri 1D ay madali at mabilis na hinangin. Ihanay ang kagamitan sa maliliit na protrusions sa nut, at lagyan ng kaunting init. Pagkatapos ang nut ay maaaring mabilis na hinangin sa bakal na plato o iba pang metal na workpiece. Kung ikukumpara sa mga ordinaryong mani na nangangailangan ng screwing para sa pag-install, ang pamamaraang ito ay makabuluhang nakakatipid ng oras. Ang nut ay malamang na hindi madaling umikot, at ang katatagan nito ay mas mahusay kaysa sa circular nut.

Ang isa sa mga pangunahing bentahe ng welding square nuts ng uri 1D na may Class 5 ay ang pagkakapare-pareho ng proseso ng hinang. Dahil ang mga protrusions ay maaaring tumpak na makontrol ang posisyon ng pagbuo ng weld seam, ang awtomatikong spot welding machine ay maaaring makamit ang maaasahang mga resulta sa bawat cycle. Kung ikukumpara sa manual through-hole welding, ang posibilidad ng hindi sapat na lakas ng weld dahil sa misalignment ng welding gun ay mas mababa.

Pagkatapos gamitin ang Class 5 weld square nuts na may uri 1D, siyasatin ang weld nuggets. Dapat kang makakita ng solidong fusion point sa bawat protrusion. Dapat itong lumitaw na ganap na pinagsama sa base na materyal. Kung nakikita pa rin ang hugis ng protrusion, o mukhang nasunog/gasgas, kung gayon ang mga setting ng welding (kasalukuyan, oras, presyon) ay maaaring kailangang ayusin upang makamit ang isang secure na bono.

Mga parameter ng produkto

Mon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
s max	8	9	10	12	14	17
s min	7.64	8.64	9.64	11.57	13.57	16.57
k max	3.2	4	5	6.5	8	10
k min	2.9	3.7	4.7	6.14	7.64	9.57
h max	1	1	1	1	1	1.2
h min	0.8	0.8	0.8	0.8	0.8	1
b max	0.5	0.5	0.5	1	1	1
b min	0.3	0.3	0.3	0.5	0.5	0.5
