Collar Lock Washer

Kung ikukumpara sa iba pang mga uri ng anti-loosening parts, ang Collar Lock Washer na ginawa ng Xiaoguo® Factory ay may mas manipis na kapal. Kapag ginamit, nakakatipid sila ng mas maraming espasyo at sumasakop ng mas kaunting espasyo, na ginagawa itong angkop para sa mga compact na istruktura.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang dahilan kung bakit makakatipid ng espasyo ang Collar Lock Washer nang hindi isinasakripisyo ang epekto ng pag-lock ay nakasalalay sa tumpak na paghihiwalay ng kapal nito at disenyo ng panlabas na diameter mula sa pag-andar nito: ang panlabas na diameter ay ginagawang mas maliit upang mapadali ang pag-install sa makitid na mga puwang, habang ang kapal ay ginagawang mas makapal bilang isang pisikal na kabayaran para sa posibleng pagkawala ng puwersa ng pag-lock pagkatapos bawasan ang panlabas na diameter.

Ang pangunahing dahilan: Ang isang manipis na panlabas na diameter ay hindi nangangahulugan ng isang ganap na manipis na hugis; sa halip, ito ay isang "makapal na core at manipis na mga gilid" na pagsasaayos.

（1）Outer Diameter (OD): Mas maliit

I-install ito nang ligtas sa mga blind hole, sa buntot ng panloob na hexagonal screws, o sa mga nakakulong na lugar na napapalibutan ng iba pang mga bahagi.

（2）Kapal: Mas makapal

Mabayaran ang posibleng pagkawala ng spring elasticity dahil sa pagbawas sa panlabas na diameter ng Collar Lock Washer, tiyaking masusuportahan nito ang ibabaw ng pag-install, at ginagarantiyahan na hindi nababawasan ang puwersa ng pag-lock.

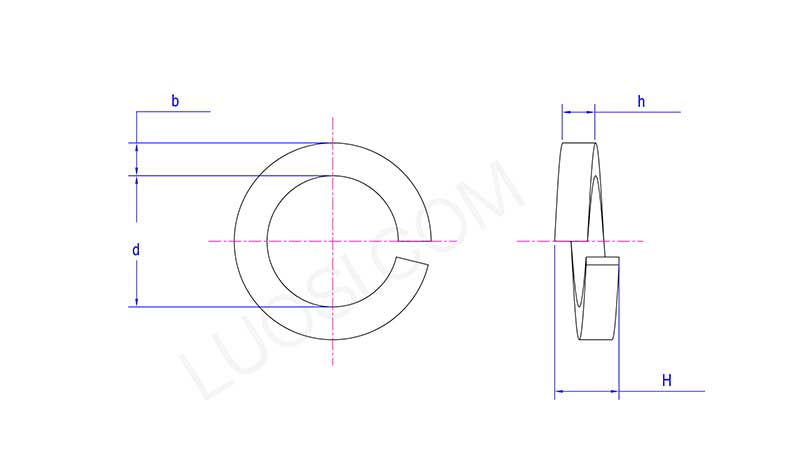

Collar Lock Washer

Mon	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Mga karaniwang sitwasyon ng application para sa pagtitipid ng espasyo

Ang Collar Lock Washer fastener ay pangunahing ginagamit sa mga sitwasyon kung saan ang mataas na lakas na anti-loosening ay kinakailangan sa loob ng mga nakakulong na espasyo, lalo na kapag ginamit kasabay ng mga socket head cap screws.

（1）Mga Sasakyan at Karera ng Kotse

Ginagamit sa lubos na maaasahang mga compact space gaya ng mga makina, suspensyon, powertrain, atbp., habang nakakamit ang pagbabawas ng timbang at tinitiyak ang kaligtasan.

（2）Aerospace at Militar

Ginagamit sa mga makina ng sasakyang panghimpapawid, sabungan at iba pang okasyon kung saan ang bigat at espasyo ay napakalimitado. Ang Collar Lock Washer ay kadalasang ginagamit sa pagpupulong ng mga makina, fuselage at landing gear upang matiyak ang pagiging maaasahan sa ilalim ng matinding mga kondisyon. Bukod pa rito, ang ganitong uri ng washer ay madalas ding ginagamit sa maramihang mga fastening application sa mga sasakyang militar, helicopter at fighter jet.

(3) Precision na makinarya at industriyal na automation

Ginagamit sa masikip na kagamitan tulad ng precision processing equipment, industriyal na makina, robot joints, at automated assembly lines. Dahil mas maliit ang panlabas na diameter, madali itong magkasya kung saan limitado ang espasyo at pinangangasiwaan ang mataas na katumpakan ng pagkakahanay na kinakailangan ng precision assembly.

(4) Electrical at Electronics

Ginagamit sa loob ng mga electronic device, connector, panel, at katulad na mga spot. Ang Collar Lock Washer na ito ay nagbibigay sa iyo ng solid lock nang hindi nangangailangan ng mga karagdagang washer - isang compact na paraan upang panatilihing mahigpit ang mga bagay sa ilalim ng vibration.

(5) Malakas na Industriya at Konstruksyon

Sa mabibigat na makinarya, kagamitan sa konstruksiyon, at structural steel work, ang compact na laki ng washer na ito ay ginagawa itong isang pagpipilian para sa mga inhinyero na nangangailangan ng maaasahang vibration resistance at anti-loosening.

Collar Lock Washer
