DIN 580 Eye Bolts

Ang China Xiaoguo® DIN 580 Eye Bolts ay mahigpit na sumusunod sa mga pamantayan ng Aleman at mga internasyonal na pamantayan, at may kasamang mga kaugnay na sertipiko ng sertipikasyon ng CE. Sinusuportahan nito ang maramihang pagbili, one-stop na supply, tulong sa customs clearance, at agarang pagpapadala ng mga form ng pagtatanong.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Pangunahing kalamangan

Ang DIN 580 Eye Bolts ay ang kinikilalang internasyonal na pangunahing pamantayan para sa pag-angat ng mga ring bolts. Ito ay may mga sumusunod na pangunahing pakinabang:

（1）Kabuuang forging: Ang panloob na istraktura ay siksik na walang mga pores, at ang lakas ng pagkapagod ay nadagdagan ng higit sa 200%.

（2）Mataas na kadahilanan ng kaligtasan: Ang test load ay 2.5 beses ang working load, ang pinakamababang breaking load ay 4 na beses ang rated load, at ito ay pumasa sa 20,000 fatigue tests sa ilalim ng 1.5 beses ang working load.

International standard certification: Mahigpit na sumusunod sa pinakabagong bersyon ng DIN 580 standard, （3）magagamit sa buong mundo, na may maaasahang kalidad.

Malawak na hanay ng mga detalye: Ang mga sukat ng DIN 580 Eye Bolts ay mula M6 hanggang M100, at ang kapasidad ng pagkarga ay mula 80 kg hanggang mahigit 36 tonelada, na nakakatugon sa magkakaibang pangangailangan mula sa maliliit na kagamitan hanggang sa malalaking proyekto.

DIN 580 Eye Bolts

Mga bahagi ng istruktura

Ang istraktura ng DIN 580 Eye Bolts ay isang pinagsama-samang huwad na aparato na partikular na idinisenyo upang makatiis ng axial lifting. Binubuo ito ng isang sinulid na baras at isang pabilog na ulo bilang punto ng koneksyon.

（1）Shaft: Ito ang bahaging kumokonekta sa kagamitan o sa workpiece. Karaniwan itong idinisenyo na may mga buong thread, at ang thread tolerance ay 6g. Sa panahon ng pag-install, dapat itong ganap na naka-screw at malapit na sumunod sa ibabaw ng contact upang matiyak na ang load ay maaaring mabisang maipadala.

（2）Ring Head (Ring / Eye): Ginagamit para sa pagkonekta ng mga kawit, tanikala o mga lubid. Ang disenyo ng ulo ay inilaan upang pantay na ipamahagi ang stress sa pamamagitan ng geometric na hugis nito.

Mga tampok ng disenyo

（1）Integrated forging: Ang DIN 580 Eye Bolts ay ginawa sa pamamagitan ng Drop Forging. Ang panloob na istraktura ng metal ay siksik at walang depekto, na nagbibigay ng mahusay na lakas at paglaban sa pagkapagod.

（2）I-clear ang impormasyon sa working load: Ang ibabaw ng produkto ay dapat na malinaw na nakasaad sa working load limit (WLL), CE mark, at pangalan ng manufacturer, atbp.

（3）Mahigpit na hanay ng temperatura ng pagpapatakbo: Tinutukoy ng pamantayan na maaari itong ligtas na magamit sa loob ng hanay ng temperatura na -20°C hanggang +200°C, at hindi apektado ang kapasidad ng pagkarga.

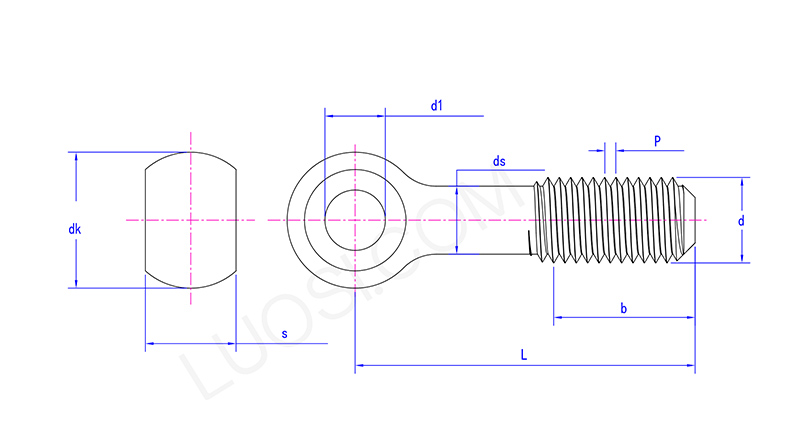

DIN 580 Eye Bolts

Mon	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 max	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 min	8	10	12	16	18	22	25	28	30	32	35
dk max	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s max	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds max	8	10	12	16	20	24	27	30	33	36	39
