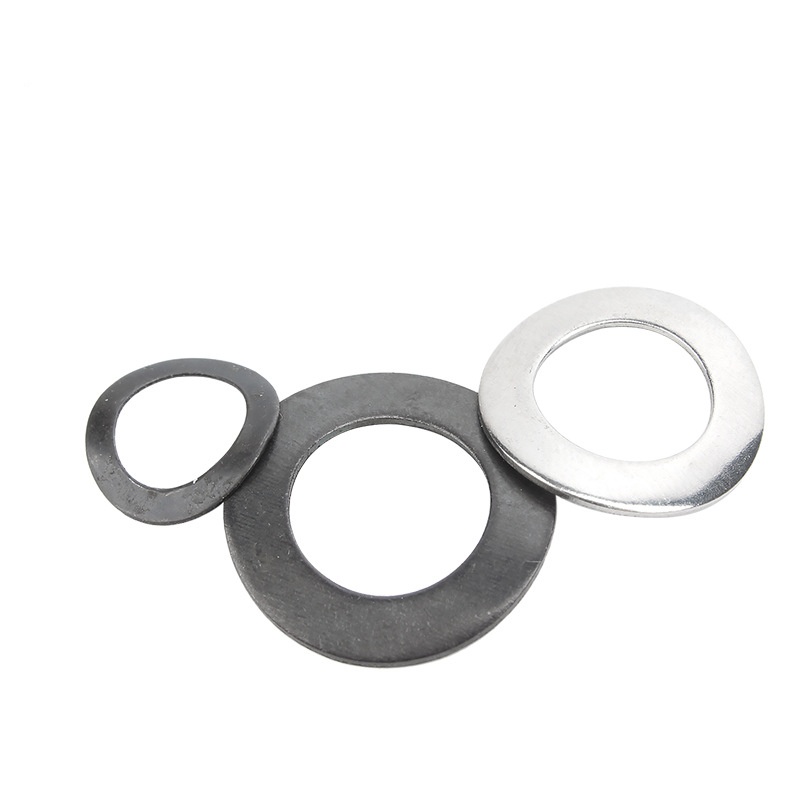

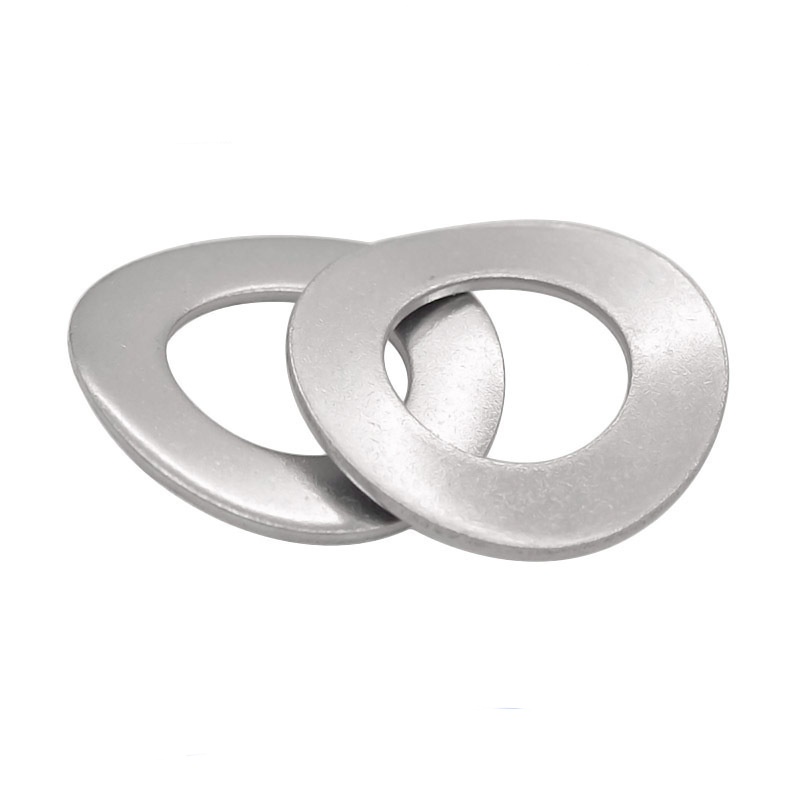

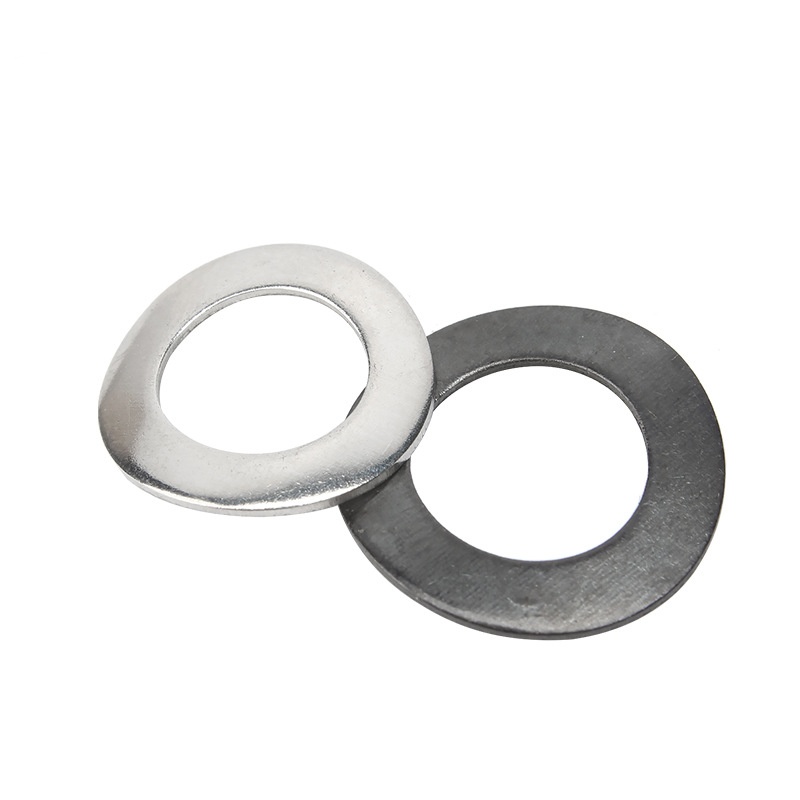

DIN137A Curved Spring Washer

Ang DIN137A Curved Spring Washer na ginawa ng Xiaoguo® Factory ay may kakaibang disenyo. Ang disenyong ito ay maaaring magbigay ng matatag na axial preload force sa pagitan ng mga bahagi tulad ng mga bearings, alisin ang axial clearance, pigilan ang mga washer mula sa pagyanig, at sa gayon ay maiwasang maapektuhan ang pangkalahatang paggamit.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang DIN137A Curved Spring Washer ay isang elastic metal gasket na may isa o maramihang hugis arc na bending structure. Ito ay bumubuo ng nababanat na preload na puwersa sa pamamagitan ng sarili nitong arc deformation at binuo sa ibaba ng bolts at nuts. Ito ay ginagamit upang maalis ang puwang sa koneksyon ng mga fastener, mapanatili ang preload na puwersa, mabayaran ang thermal expansion o wear, at labanan ang katamtamang vibration.

Pangalan	DIN137A Curved Spring Washer
materyal	Hindi kinakalawang na asero/alloy steel/carbon steel/brass/spring steel
Mga pamantayan	DIN137A
Thread	Sukatan/Sukatan
Mga sukat	M2-M12
Tapusin	Zinc/Black/Natural/iba pa
Nako-customize	OO
Sample	OO

Istruktura Panimula

Ano ang hitsura ng istraktura ng isang DIN137A Curved Spring Washer? Sa madaling salita, ito ay isang maliit na singsing na metal na may hugis ng arko.

【Kabuuang hugis】

Ang DIN137A Curved Spring Washer ay hindi isang regular na flat washer. Kung hahawakan mo ito sa iyong kamay, makikita mo na ito ay umbok sa sarili nitong, hindi nananatiling patag. Depende sa paraan ng pag-umbok nito, higit sa lahat ay may dalawang istruktura:

（1）Iisang alon na hugis ng arko (tulad ng isang maliit na tulay ng arko)

Ang buong washer ay may isang solong hugis ng arko, na ang gitna ay mas mataas at ang mga gilid ay mas mababa, na kahawig ng isang mini arch bridge. Sa malayang estado nito, ang natural na taas nito ay mas malaki kaysa sa kapal nito. Kapag na-flatten ito, bubuo ito ng reverse thrust.

（2）Multi-wave (tulad ng wavy potato chips)

Ang washer ay may dalawa o higit pang mga alon, kung saan ang mga taluktok at lambak ay nagpapalit-palit at umiikot sa paligid ng circumference. Kapag ang istraktura na ito ay naka-compress, ang pagpapapangit ay hindi kasingkahulugan ng isang alon, ngunit ang pagkalastiko ay mas pare-pareho.

Ang dalawang uri ng washer na ito ay parehong kumpletong pabilog na singsing, na may butas sa gitna at walang mga hiwa sa paligid ng mga gilid. Ang kapal ng materyal ay pareho sa kabuuan.

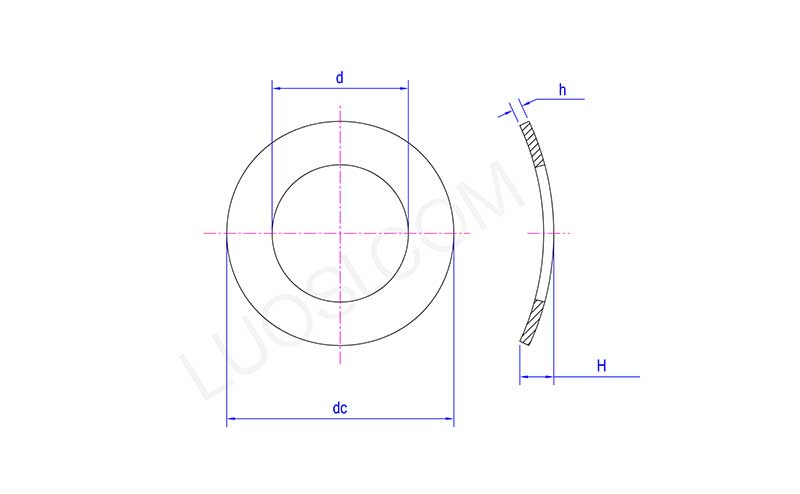

DIN137A Curved Spring Washer

Mon	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Mga pangunahing bahagi ng istruktura】

（1）Arc-shaped contour (core)

Ang gasket ay hindi flat sa libreng estado nito; sa halip, nagpapakita ito ng iisang arc surface (tulad ng arch bridge) o maraming ripples (tulad ng mga alon) kasama ang pabilog na direksyon.

Ang hubog/alon na hugis na ito ay ang pinagmulan ng pagkalastiko.

（2）Saradong-loop na hindi pinuputol

Ang DIN137A Curved Spring Washer ay isang kumpletong singsing na walang anumang spiral cut.

（3）Seksyon ng pare-parehong kapal

Ang kapal ng gasket ay pare-pareho sa buong circumference, nang walang anumang unti-unting pagbabago o lokal na pagnipis.

（4）Ratio ng panlabas na diameter sa panloob na diameter

Ang ratio ng panlabas na diameter sa panloob na diameter ay nakakaapekto sa higpit at pagsuporta sa lugar ng washer.
