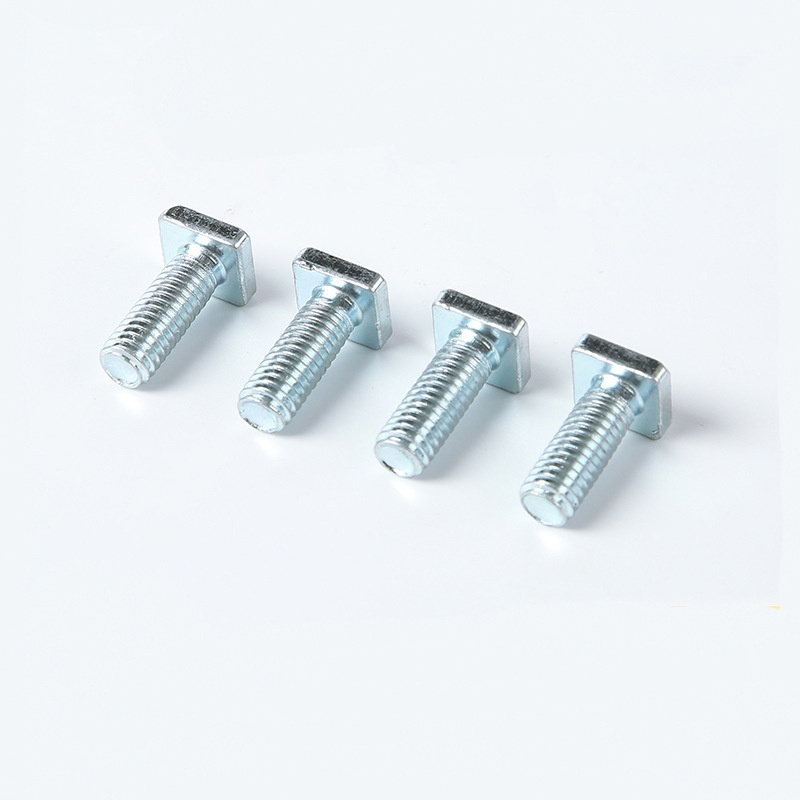

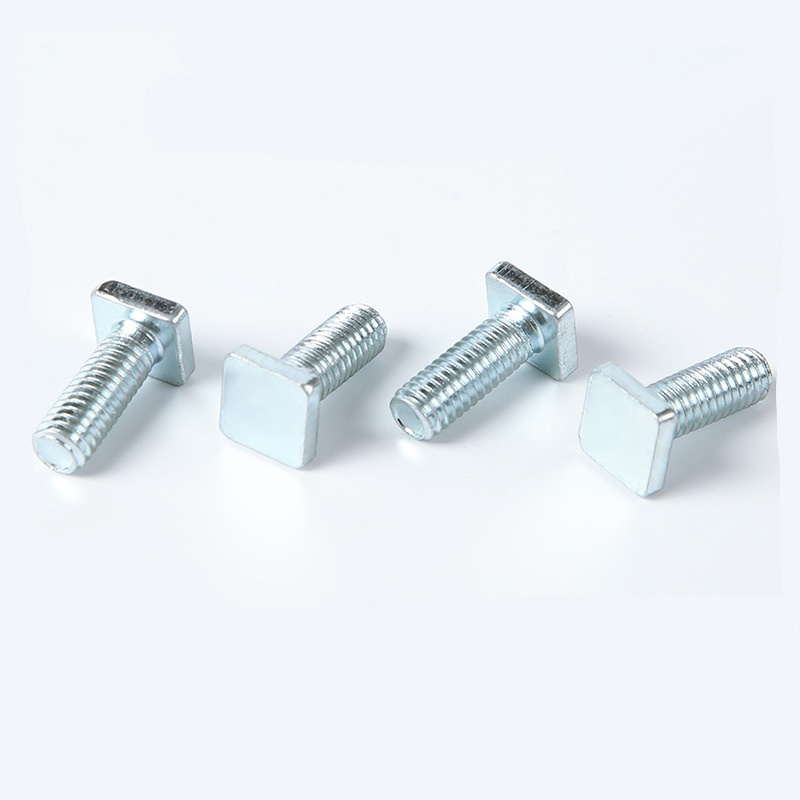

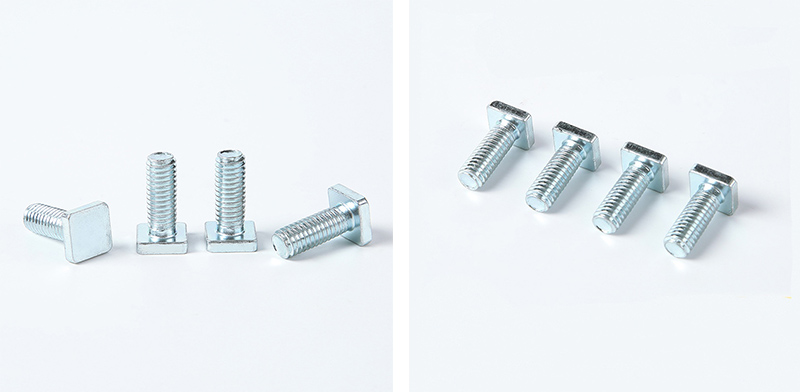

Grade A Square Head Machine Bolt

Ang Xiaoguo® Grade A Square Head Machine Bolt na nasa stock ay nagtatampok ng isang parisukat na disenyo na may parisukat na ulo. Makakamit nila ang mekanikal na anti-torsion locking, na maaaring mapahusay ang mga antas ng kaligtasan sa mga partikular na kapaligiran sa pagtatrabaho.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Grade A Square Head Machine Bolt ay isang uri ng fastener na may parisukat na ulo. Binubuo ito ng isang parisukat na ulo at isang sinulid na seksyon ng baras. Karaniwan itong ginagamit kasabay ng mga square nuts o hexagonal nuts, o maaaring direktang i-screw sa mga sinulid na butas. Ang mga square head bolts ay ang pangunahing fastener mula ika-19 na siglo hanggang sa unang bahagi ng ika-20 siglo. Malawakang ginagamit ang mga ito sa pagtatayo ng imprastraktura tulad ng mga tulay at riles dahil sa kadalian ng pag-forging at mahusay na pagganap ng anti-torsion. Sa ngayon, salamat sa natatanging bentahe ng disenyo nito, gumaganap pa rin ito ng papel sa mabibigat na makinarya, riles ng tren, pagpapanatili ng kagamitan, at pagpapanumbalik ng mga antigong gusali.

Mga Katangiang Pang-istruktura

Buod ng mga katangiang istruktura ng Grade A Square Head Machine Bolt: Ang ugnayan sa pagitan ng mga geometric na tampok at functional na disenyo.

Mga bahagi ng istruktura Mga pangunahing tampok Mga pangunahing function

Ang ulo ay hugis parisukat, malawak na magkabilang gilid, malaking taas. Nagbibigay ng mataas na torque transmission, anti-slip function, friendly para sa blind assembly, at maginhawa para sa imprinting marks.

Neck Flat neck (anti-rotation), flange (bearing), short pin (guidance) Mechanical anti-rotation, pinoprotektahan ang workpiece surface, blind hole guidance

Shaft section Bahagyang sinulid (smooth shaft section) Lumalaban sa shear load, nagbibigay ng tumpak na pagpoposisyon, at iniiwasan ang konsentrasyon ng stress sa mga thread

May sinulid na bahagi Pangunahing magaspang na ngipin, tolerance 6g. Mataas na lakas ng koneksyon, mapagkakatiwalaang nakikipagtulungan sa nut.

Uri ng dulo Flat end / Chamfered end / Cylindrical end Angkop para sa iba't ibang kondisyon ng pag-install

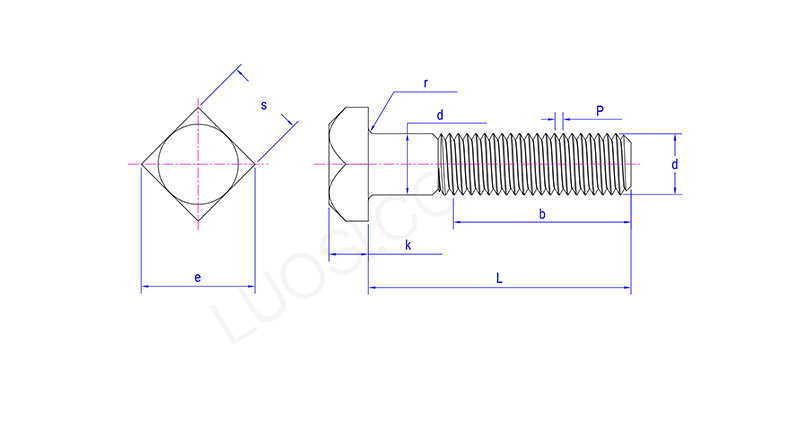

Grade A Square Head Machine Bolt

Mon	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Mga paghahanda bago gamitin

Bago mo planong gamitin ang Grade A Square Head Machine Bolt, inirerekumenda namin na suriin mo ang mga item na ito.

（1）Kumpirmahin ang pagtutugma ng mga detalye ng bolt

Detalye ng thread: Tiyaking ang diameter ng thread at pitch ng square head bolt ay eksaktong kapareho ng sa katugmang nut o sinulid na butas.

Pagpili ng haba: Ang haba ng bolt ay dapat na tulad na pagkatapos ng nut ay tightened, 2 hanggang 3 kumpletong mga thread ay nakalantad sa dulo ng bolt.

Mga sukat sa gilid ng ulo: Tiyaking tumutugma ang lapad ng parisukat na ulo sa laki ng pagbubukas ng ginamit na wrench.

Marka ng lakas: Piliin ang naaangkop na grado kung kinakailangan.

（2）Suriin ang mga posisyon ng butas ng workpiece

Round hole vs square hole: Maaaring dumaan ang ordinaryong square-head bolts sa round hole. Gayunpaman, kung kinakailangan ang anti-turning, isang pre-drilled installation surface para sa square hole ay dapat gawin sa workpiece, na nagpapahintulot sa square head neck na maipasok.

Diameter tolerance: Ang diameter ng round hole ay dapat na 0.5 hanggang 1.0 mm na mas malaki kaysa sa diameter ng bolt shank.

Corner rounding ng butas: Kung ang Grade A Square Head Machine Bolt head ay kailangang ganap na dumikit sa ibabaw ng workpiece, ang butas ay dapat bilugan o countersunk.

（3）Paglilinis at Pagpadulas

Alisin ang mantsa ng langis, iron filings, lumang coatings at iba pang debris mula sa mga sinulid.

Para sa mga materyales na hindi kinakalawang na asero o mga kapaligiran na may mataas na temperatura, inirerekumenda na maglagay ng anti-adhesion agent o molybdenum disulfide lubricating grease sa mga thread.

Para sa mga ordinaryong carbon steel bolts, ang isang maliit na halaga ng langis ay maaaring ilapat upang mabawasan ang friction coefficient.
