Mataas na Collar Lock Washer

Ang Xiaoguo® High Collar Lock Washer na nasa stock ay madaling i-install. Hindi sila nangangailangan ng anumang karagdagang mga espesyal na tool habang ginagamit, may mababang kahirapan sa pagpapatakbo, mabilis na tinatanggap ng mga manggagawa, at maginhawa din para sa pagpapanatili.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang High Collar Lock Washer ay hindi lahat ng parehong disenyo. Karaniwang na-customize ang mga ito ayon sa iba't ibang pangangailangan, at may ilang uri. Narito ang limang karaniwang uri:

（1）Pamantayang uri ng single-ring (ang pinakakaraniwan, DIN 127 / GB 93)

Ang tradisyonal na open spiral spring washer, na binubuo ng isang metal na singsing na may pambungad. Angkop para sa karamihan ng mababang hanggang katamtamang load na anti-loosening application, at ito rin ang pinakakaraniwan at malawakang ginagamit na High Collar Lock Washer sa merkado.

（2）Mabigat na tungkulin ng dobleng singsing (DIN 128)

Mayroon itong dalawang singsing, isa pa kaysa sa karaniwang uri. Ito ay may higit na pagkalastiko at mas mahusay na vibration resistance. Ginagamit ito sa mabibigat na makinarya, chassis ng sasakyan, at mga lugar na may mataas na vibration.

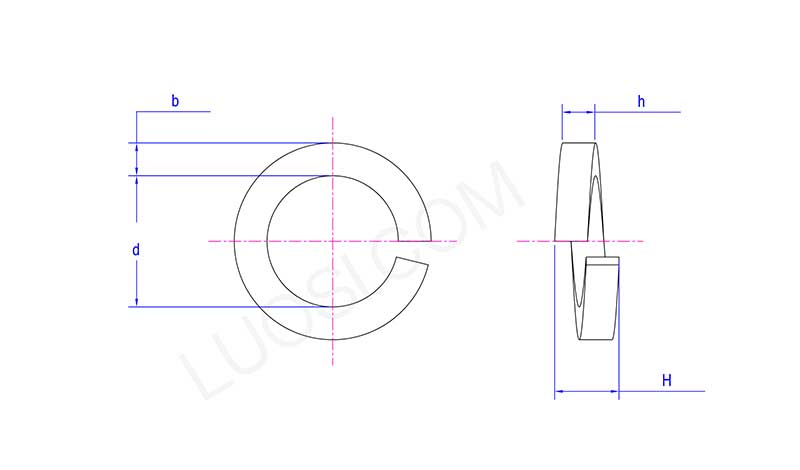

High Collar Lock Washer

Mon	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

（3）Mga spring washer na hugis alon

Hindi sila hugis spiral ngunit may kulot na hugis na may ilang mga taluktok at lambak. Ginagamit ang mga ito sa mga lugar kung saan napakalimitado ang espasyo ngunit kailangan pa rin ang pagkalastiko, tulad ng paglalagay ng pre-pressure sa mga bearings.

（4）Hugis disc na spring washer (Belleville washer)

Ang hugis nito ay korteng kono, na kahawig ng isang maliit na ulam. Maaari itong makatiis ng napakataas na presyon at ginagamit sa mga lugar na nangangailangan ng mataas na lakas ng spring compensation, tulad ng thermal expansion at contraction, wear compensation, atbp.

（5）Toothed locking washer (panloob na ngipin / panlabas na ngipin, DIN 6797 / DIN 6798)

Ito ay may mga serrations sa paligid ng gilid at kumagat sa ibabaw ng workpiece pagkatapos higpitan, na nagbibigay ng mahusay na anti-slip na pagganap. Pangunahing ginagamit ito sa mga lugar na nangangailangan ng electrical conductivity (tulad ng grounding wires), o para sa anti-loosening ng maliliit na turnilyo.

Mga Karaniwang Materyales

Ang High Collar Lock Washer ay nangangailangan ng mahusay na pagkalastiko at ang kakayahang mapanatili ang pagkalastiko. Samakatuwid, ang pagpili ng mga materyales ay napakahalaga. Narito ang ilang karaniwang uri ng mga materyales:

Spring steel (65Mn / 70 steel / 82B)

Isang karaniwang materyal na may pinakamataas na rate ng order, na nag-aalok ng magandang halaga para sa pera at mahusay na pagkalastiko. Ang 65Mn ay ang pinakakaraniwang ginagamit na materyal para sa High Collar Lock Washer, na may tigas na karaniwang mula 42 hanggang 50 HRC (humigit-kumulang 420 hanggang 510 HV). Ang katigasan na ito ay sapat upang mapanatili ang pagkalastiko habang malamang na hindi masira.

Hindi kinakalawang na asero SUS304 / SUS316

Ang 304 na hindi kinakalawang na asero ay pangunahing ginagamit sa mahalumigmig, panlabas o mga lugar na may mga kinakailangan sa paglilinis (kagamitan sa pagkain, kagamitang medikal). Ang 316 stainless steel ay mas lumalaban sa chloride ion corrosion at ginagamit sa marine engineering at mga industriya ng kemikal.

Carbon steel (08F / 10# / 45#)

Ginagamit para sa mababang-load, hindi kritikal na mga bahagi; ang nababanat na paggamot sa ibabaw ay nangangailangan ng galvanisasyon para sa pag-iwas sa kalawang.
