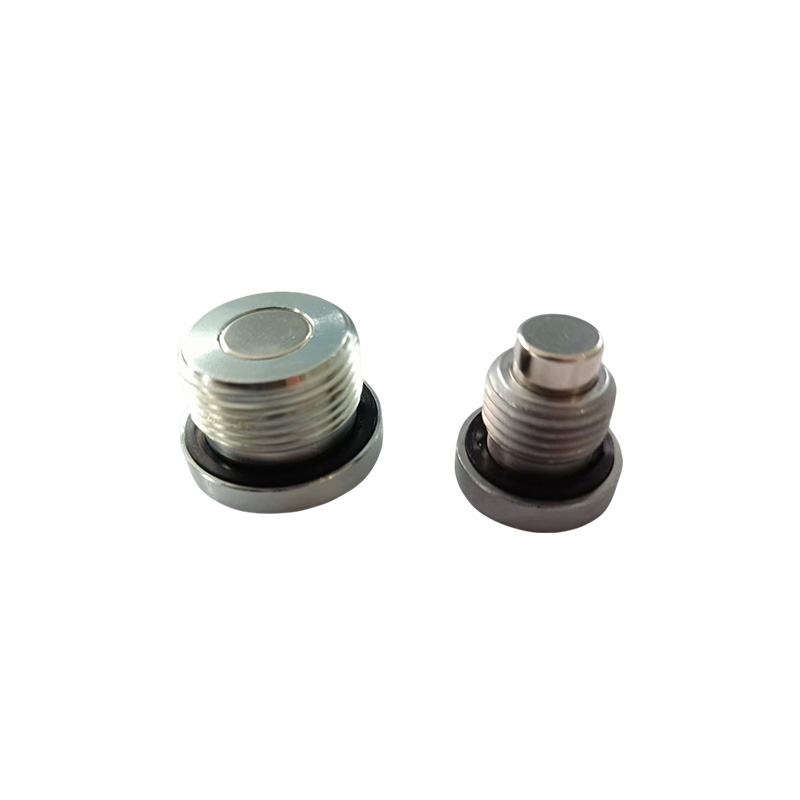

Hollow Hexagon Male Oil Plug Adapter

Ang hexagonal na disenyo ng ulo ng produkto ng imbentaryo ng Xiaoguo® na "Hollow Hexagon Male Oil Plug Adapter" ay angkop para sa high-torque transmission. Ang paggamit ng isang karaniwang wrench o socket para sa operasyon ay nagsisiguro ng isang secure na pangkabit nang walang anumang pagkaluwag.

Modelo:DIN910

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Hollow Hexagon Male Oil Plug Adapter ay isang hydraulic/pneumatic pipe connection component na panlabas na hexagonal ang hugis, nagtatampok ng axial through-hole structure, at gumagamit ng panlabas na interface ng thread. Sa esensya, ito ay isang "hexagonal threaded plug na may gitnang butas", na maaaring magseal ng mga port tulad ng isang regular na plug, at nagbibigay-daan din sa mga karagdagang function tulad ng pressure testing, exhaust, sampling, o pansamantalang koneksyon ng instrumento sa pamamagitan ng hollow structure nito.

Kung ikukumpara sa mga ordinaryong solidong plug, ang pangunahing pagkakaiba ay nasa mga sumusunod: Ang mga solidong plug ay maaari lamang i-seal, habang ang hollow hexagonal adapter ay isang "multi-functional channel" na maaaring magsagawa ng iba't ibang diagnostic at maintenance operation nang hindi dini-disassemble ang system.

Model NO.	DIN910	uka	Heksagono
Koneksyon	Karaniwang Bolt	Estilo ng Ulo	Heksagonal
Pamantayan	DIN, GB, ANSI, BSW, JIS, GOST	Grade	8.8
Pitch (P)	1.1 - 1.8 mm	diameter	M3-M24
Ang haba	6-50 mm	Ibabaw	Pangunahing Kulay

Mga Karaniwang Pagtutukoy

Ang Hollow Hexagon Male Oil Plug Adapter ay pangunahing sumusunod sa mga pamantayan ng DIN (German Industrial Standards), ISO (International Organization for Standardization), at GB (Chinese National Standards), atbp.

（1）Mga Pamantayan ng DIN: Isa sa mga pinaka-unibersal na pamantayan. Ang mga pagtutukoy ay malinaw. Ang DIN 910 ay isang partikular na pamantayan para sa hexagonal slotted screws na may mga balikat, na nagtatampok ng mga cylindrical (parallel) na mga thread at stop steps, na nakakakuha ng sealing sa pamamagitan ng mga maaaring palitan na washers. Kasama sa iba pang nauugnay na pamantayan ang DIN 908 (hexagonal internal screws), DIN 906 (hexagonal conical thread screws), at DIN 909 (hexagonal conical thread external screws).

（2）Mga Pamantayan ng ISO at GB: Mga Aplikasyon sa Internasyonalisasyon at Lokalisasyon. Ang ISO 9974-4 ay isang internasyonal na pamantayan na ganap na tumutukoy sa mga sukat, disenyo, at mga pamamaraan ng pagsubok para sa panlabas at panloob na hexagonal nuts na ginagamit sa pangkalahatang paghahatid ng likido at pangkalahatang kagamitan. Ang GB/T 2878.4-2011 at GB/T 43077.4-2023, ayon sa pagkakabanggit, ay nagpatibay ng mga pamantayang ISO 6149-4 at ISO 9974-4 sa isang katumbas na paraan. Ang mga hexagonal nuts na sumusunod sa mga pambansang pamantayang ito ay maaaring magkaroon ng maximum working pressure na hanggang 63 MPa (humigit-kumulang 630 bar).

Karaniwang Uri ng Thread Paraan ng Key Feature Sealing

DIN 906 Tapered (R) Hex socket drive, walang collar Metal-to-metal (tapered thread)

DIN 908 Parallel (G/M) Hex socket drive, na may collar Maaaring palitan ng sealing ring (copper, ED, O-ring)

DIN 910 Parallel (G/M) Hex head, na may collar Maaaring palitan ng sealing ring

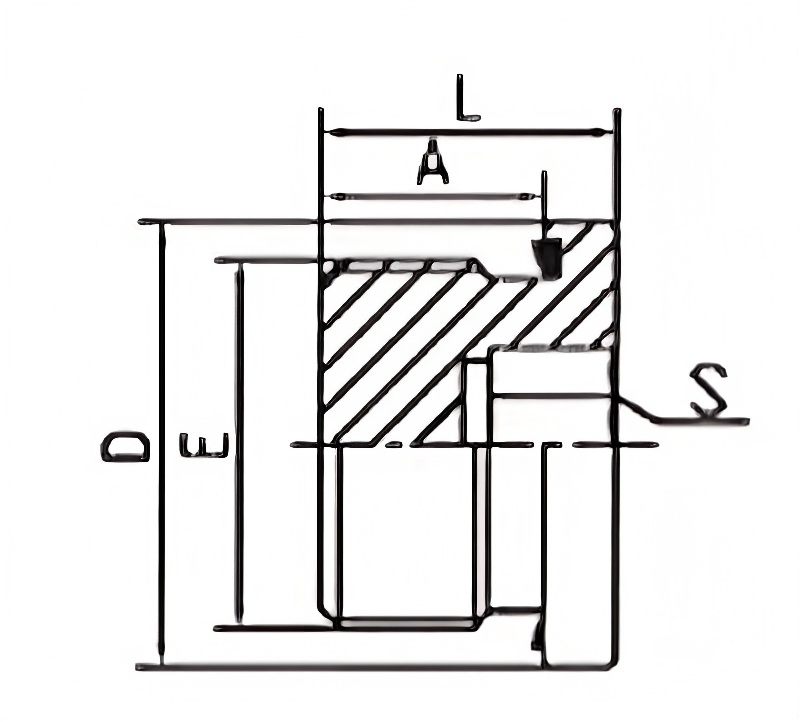

PARTNO	THREAD	ED CAPTIVE	MGA DIMENSYON
PARTNO	E	ED CAPTIVE	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1.5	ED-12	12	17	6	17	15-25
TMN14	M14x1.5	ED-14	12	17	6	19	20-35
TMN16	M16x1.5	ED-16	12	17	8	22	25-40
TMN18	M18x1.5	ED-18	12	17	8	24	30-45
TMN20	M20x1.5	ED-20	14	19	10	26	35-50
TMN22	M22x1.5	ED-22	14	19	10	27	40-70
TMN24	M24x1.5	ED-24	14	19	10	29	40-70
TMN26	M26x1.5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

FAQ

（1）Anong mga pamantayan ang natutugunan ng iyong mga produkto?

Ang aming Hollow Hexagon Male Oil Plug Adapter ay ginawa alinsunod sa DIN 910 standard (parallel threads na may bushing, replaceable sealing ring) at ang DIN 909 standard (conical threads, metal-to-metal sealing).

（2）Anong mga materyales ang maaaring gamitin para sa Hollow Hexagon Male Oil Plug Adapter?

Kasama sa mga karaniwang materyales ang carbon steel (mga grado 4.8, 6.8, 8.8, 10.9, 12.9), hindi kinakalawang na asero (A2‑70, A4‑80, 304, 316), tanso, at aluminyo. Nagbibigay din kami ng alloy steel para sa mga high-strength na application.

（3）Nagbibigay ka ba ng mga sample? Ano ang lead time para sa mga sample?

Oo, available ang mga libreng sample para sa mga karaniwang laki. Ipapadala ang mga stock na sample sa loob ng 3–5 araw sa pamamagitan ng express (DHL/FedEx). Ang mga custom na sample ay nangangailangan ng 15–20 araw para sa produksyon.
