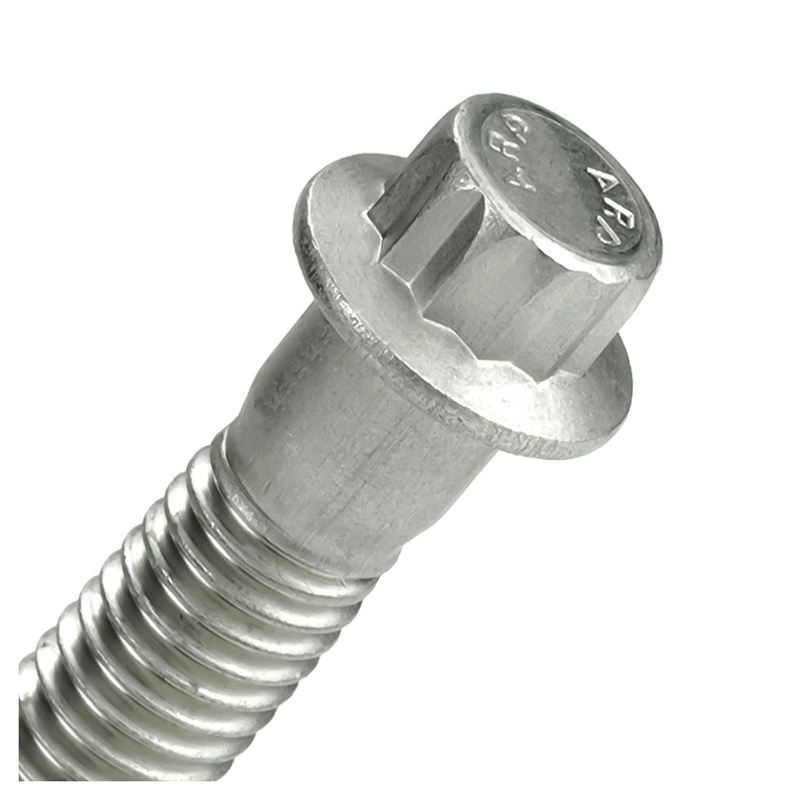

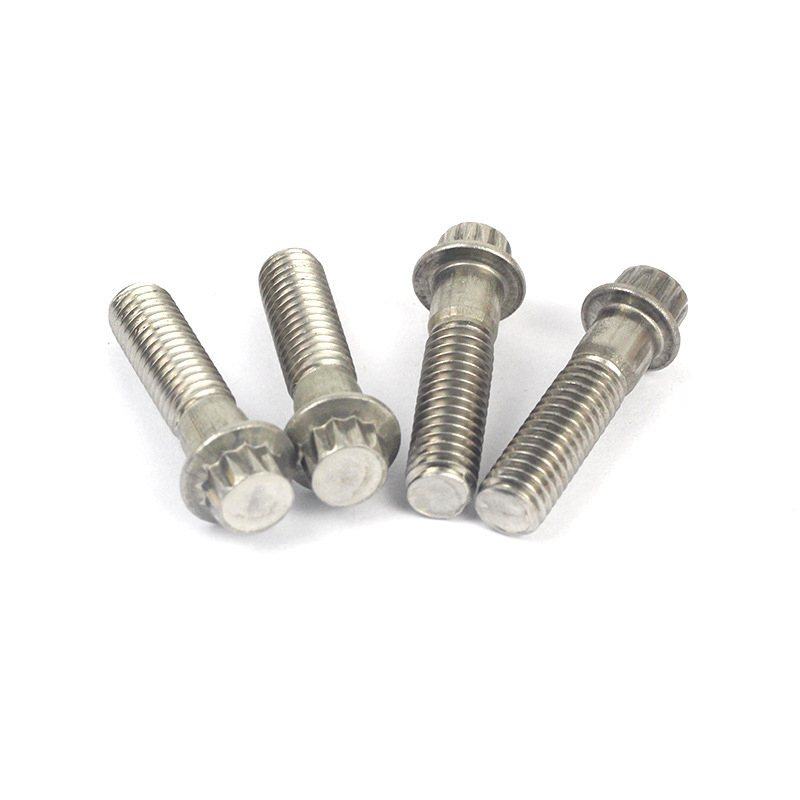

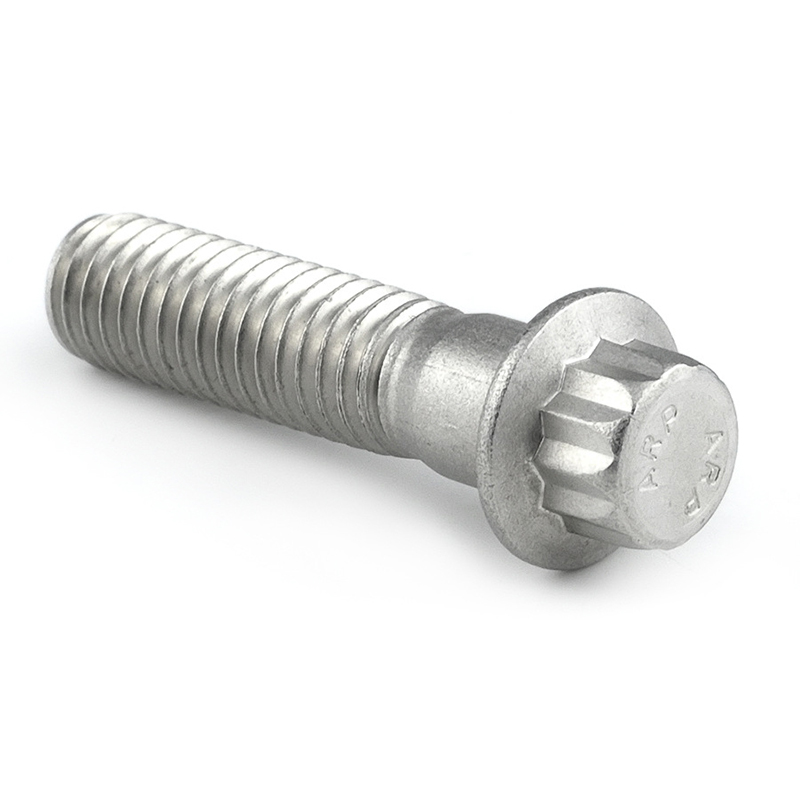

Uri ng Metric F 12 Piont Flange Screw

Ang metric type F 12 piont flange screws ay nagbibigay ng mas malaking torque para sa secure na paghihigpit nang hindi nadudulas. Maaari silang magamit para sa parehong pag-secure ng mga kasangkapan at pag-assemble ng makinarya. Ang Xiaoguo® ay isang propesyonal na tagagawa ng fastener na may maraming taon ng karanasan at maaaring i-customize ang mga ito upang matugunan ang iyong mga pangangailangan.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang disenyo ng ulo ng metric type F 12 piont flange screw ay napakaespesyal, na may 12 sulok. Sa ilalim nito, mayroong F-shaped flange plate. Ang flange plate na ito ay katumbas ng isang malaking gasket, na maaaring dagdagan ang lugar ng pakikipag-ugnay sa konektadong materyal at gawing mas matatag ang koneksyon.

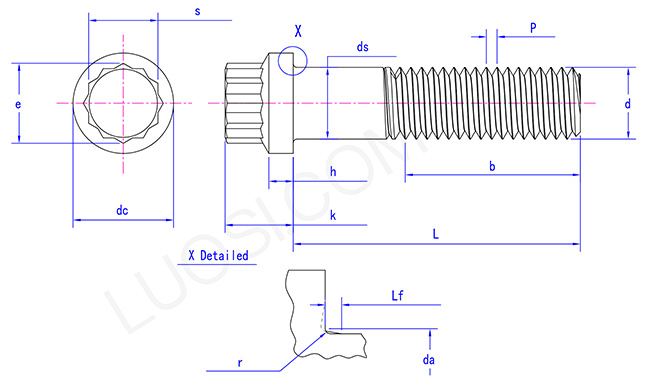

Metric type F 12-Piont flange screw

Mga tampok

Ang tampok ng metric F type 12 piont flange screw ay ang natatanging 12-corner plus F-type flange plate na istraktura. Ang 12 sulok ay nagbibigay ng mas maraming force application point, na ginagawang mas tumpak at makinis ang pagpapatakbo ng tightening. Ang F-type na flange ay hindi lamang nagpapakalat ng presyon ngunit pinipigilan din ang mga turnilyo mula sa paglubog sa nakapirming materyal, na higit na nagpapahusay sa katatagan ng koneksyon.

Metric type F 12 piont flange screws na may sawtooth flange. Kapag hinigpitan, kakagatin ng mga ngiping ito ang ibabaw, na pumipigil sa mga mekanikal na kagamitan (tulad ng mga conveyor belt roller o pump bracket) na lumuwag dahil sa vibration. Hindi mo kailangang magdagdag ng anumang dagdag na pang-lock na washer.

Ang metric type F 12 point screws ay mas mabilis na nakakabit sa hindi pantay na ibabaw. Ang may ngipin sa ibaba ay maaaring makabawi para sa mga maliliit na depekto. Ito ay lubhang kapaki-pakinabang kapag nagkokonekta ng mga bolts sa cast iron o mga texture na metal, dahil maaaring madulas ang makinis na flanges. Mas malakas ang pagkakahawak nito. Ang may ngipin sa ilalim ay maaaring i-embed sa metal at mas lumalaban sa vibration kaysa sa makinis na flange-type na mga turnilyo. Madalas itong ginagamit sa mga kagamitang pang-agrikultura o mga base ng compressor.

Mga parameter ng produkto

Mon	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf max	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
r min	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Ang metric type F 12 piont flange screws ay angkop para sa pag-aayos ng mga nasirang butas. Ang may ngipin na istraktura ay maaaring kumilos bilang isang anchor sa pagod na sinulid at maaaring magamit bilang isang pansamantalang pag-aayos para sa mga lumang kagamitan bago ang pagpapanatili. Maaari silang makatiis ng thermal cycling. Ang serrated flange ay nagpapanatili ng mahigpit na pagkakahawak kapag ang metal ay lumalawak o kumukontra, na ginagawa itong lubos na angkop para sa mga exhaust manifold o mga bahagi ng oven.
