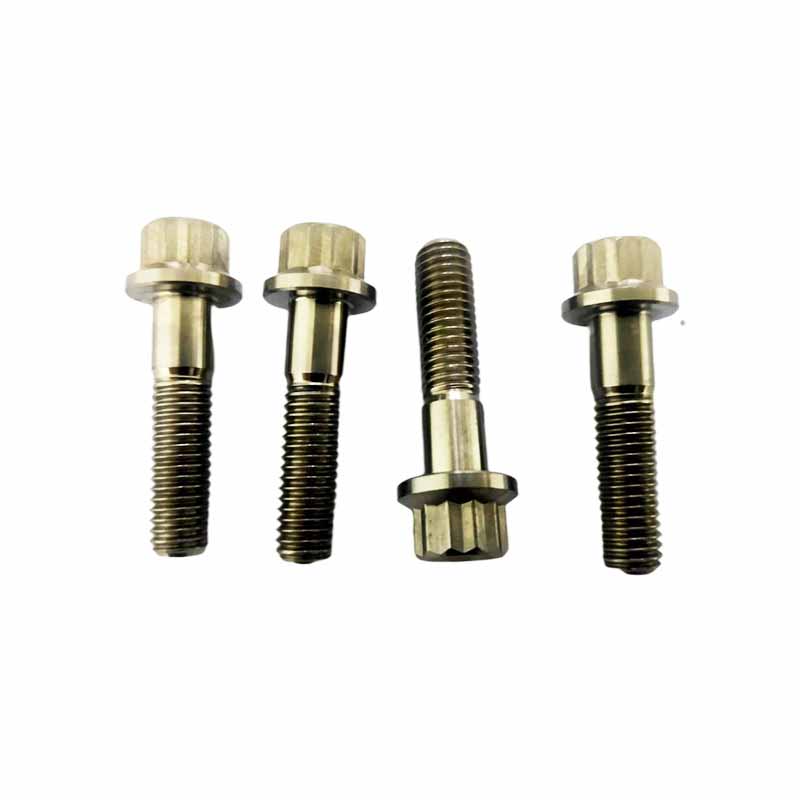

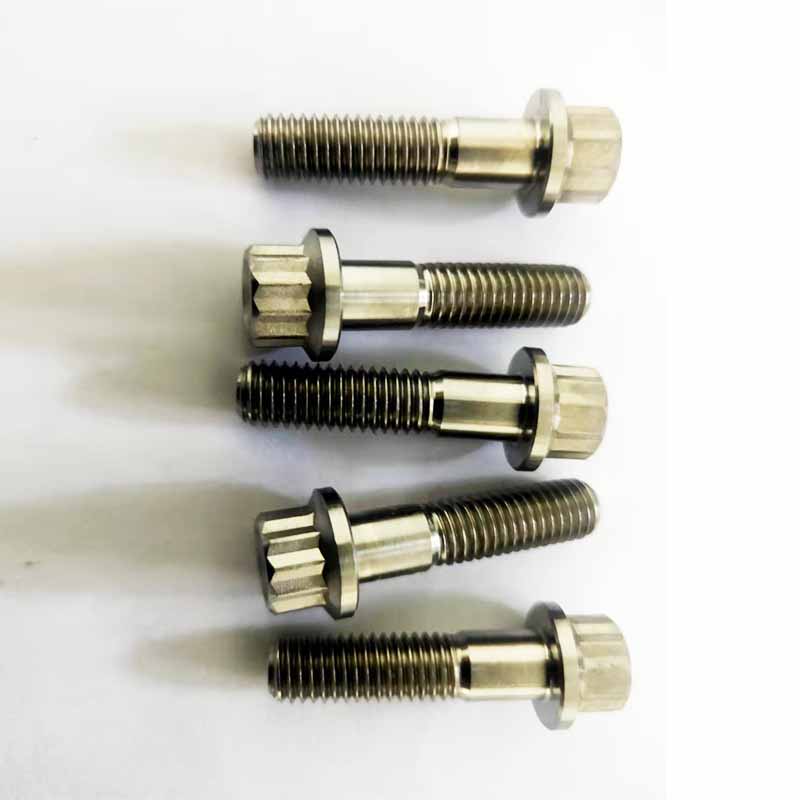

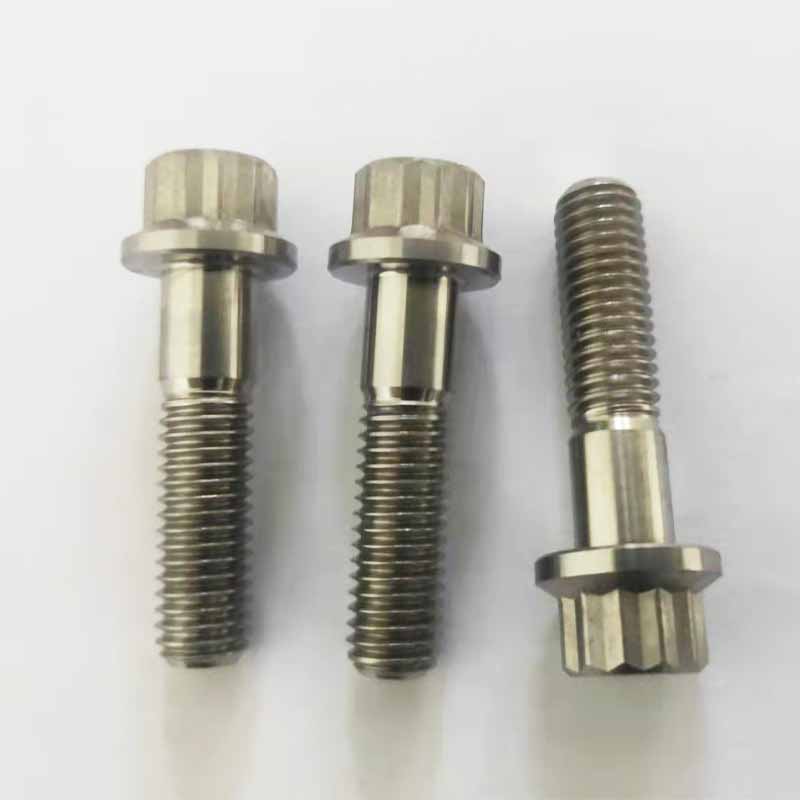

METRIC TYPE U 12 Piont Flange Screw

Type Type U 12 Piont Flange Screws ay perpekto para sa tumpak at secure na pag -install. Maaaring matugunan ng pabrika ng Xiaoguo® ang iyong mga pangangailangan. Gumagawa kami alinsunod sa pamantayan ng pagpapatupad ng ASME/ANSI B18.2.5M-2009. Mag -order ngayon at makuha ang maaasahang mga turnilyo na kailangan mo.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang uri ng sukatan U 12 piont flange screw ay may 12 sulok sa ulo. Kapag masikip, mayroon itong isang mas malaking lugar ng contact at maaaring mag -aplay ng isang mas malaking metalikang kuwintas. Mayroong isang U-shaped flange plate sa ilalim ng tornilyo, na maaaring dagdagan ang lugar ng contact na may konektadong bahagi at ikalat ang presyon.

Metric Type U 12 Piont Flange Screw

Mga tampok at mga parameter

Type Type U 12-point screws ay lumalaban sa kaagnasan ng spray spray. Ang disenyo ng ilalim na hiwa ay madalas na ginagamit sa hindi kinakalawang na asero, na maaaring mabawasan ang kaagnasan ng crevice. Ang mga flange sealing ibabaw, ang mga ito ay mainam na mga pagpipilian para sa mga rehas ng barko o imprastraktura ng baybayin. Maaari nilang maiwasan ang pag -loosening. Ang serrated flange bottom na ibabaw ay may isang meshing surface, na angkop para sa mga pang -industriya na vibrator o generator bracket na hindi nangangailangan ng pag -lock ng mga tagapaghugas ng basura.

Ang uri ng sukatan U 12 piont flange screws ay ginagamit upang i -fasten ang turbine exhaust manifold. Ang manifold na pagtagas ay magbabawas ng kahusayan ng turbine. Maaari silang makatiis ng isang thermal cycle na 900 ° C. Ang U-shaped groove ay maaaring maiwasan ang flange mula sa warping kapag masikip. Kapag inilalapat ang nickel anti-sticking agent, masusunog ang tanso. Palitan ito tuwing 50,000 milya na hinimok; Ang pagkapagod ng thermal ay maaaring maging sanhi ng pagsabog ng tambutso.

Ang uri ng Metric U 12-point screws ay ginagamit upang ayusin ang mga takip ng gearbox ng mga turbin ng hangin. Ang panginginig ng boses ng turbine ay maaaring maging sanhi ng tradisyonal na mga turnilyo na umatras. Maaari nilang i -lock ang takip na plato nang higit sa 20 taon. Ang bahagi ng ilalim na gupit ay maaaring maglaro ng isang pagsipsip ng shock. Kapag gumagamit ng isang 12-point na metalikang kuwintas na multiplier sa isang taas, ang hindi sapat na paghigpit ay maaaring maging sanhi ng pagpasok ng alikabok at masira ang mga gears.

Ang uri ng sukatan U 12 piont flange screw ay may isang napakalakas na puwersa ng pangkabit. Ang disenyo ng 12-anggulo ay nagbibigay-daan upang mapaglabanan ang mas malaking metalikang kuwintas kapag masikip. Bilang karagdagan, ang U-shaped flange ay nagdaragdag ng alitan, na ginagawang mahirap na paluwagin kahit na sa isang panginginig na kapaligiran. Ang mga ito ay maaasahan at maaaring panatilihing matatag ang mga bahagi ng koneksyon sa lahat ng oras.

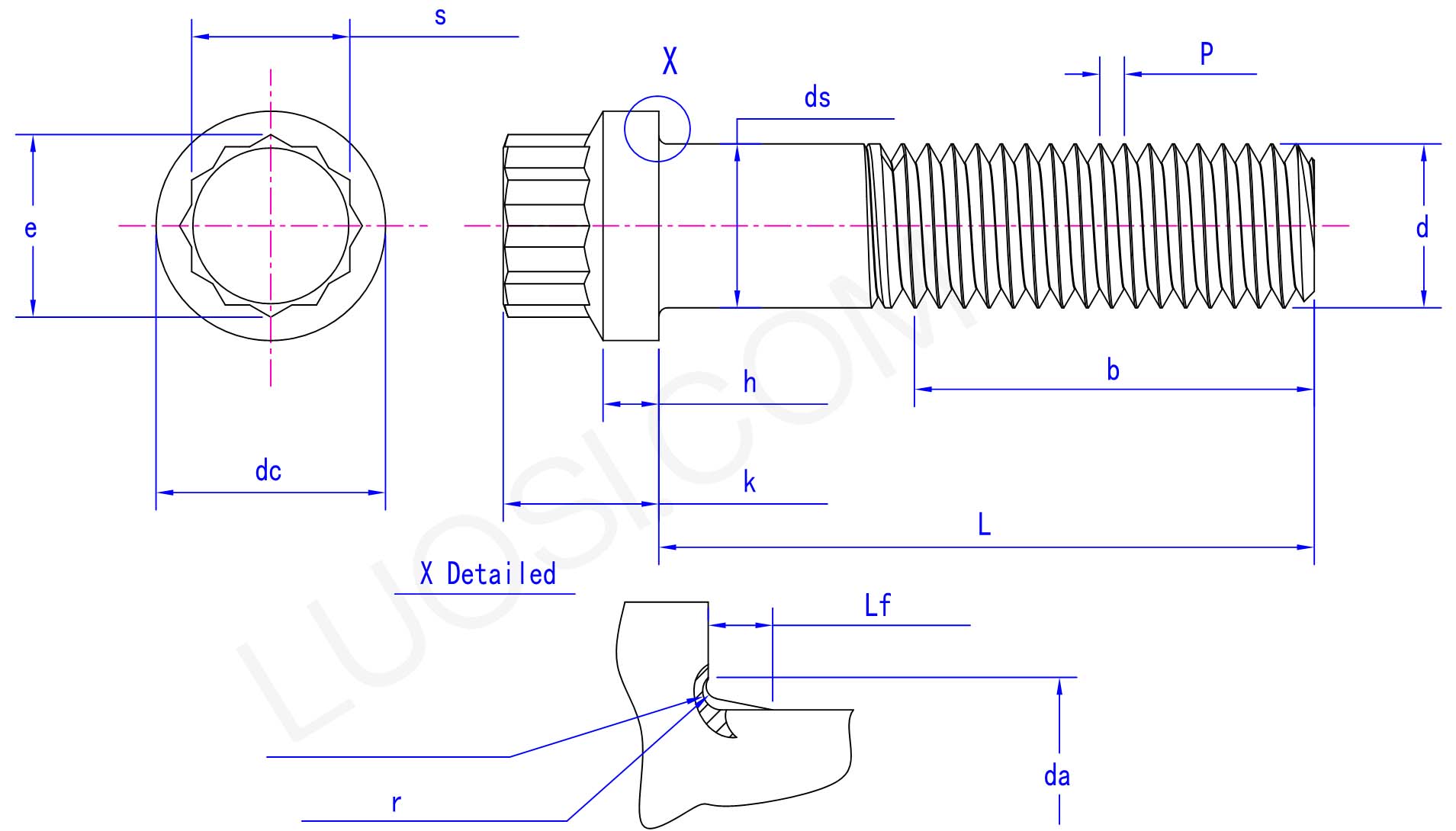

Mga parameter ng produkto

Mon	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
DS Max	5	6	8	10	12	14	16	20	24	30	36
DS min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
S Max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
E min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
DC Max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
DC min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
H Max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
H min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
K Max	5	6	8	10	12	14	16	20	24	30	36
K min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Oo Max	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r max	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
R min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
