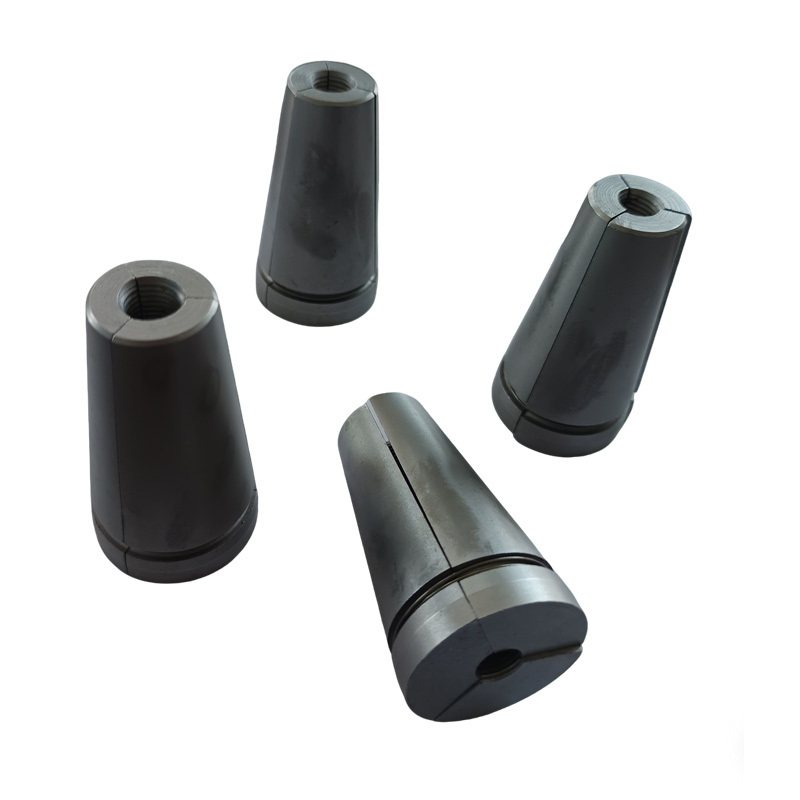

Post Tension Anchor Wedges

Pangunahing pagganap

Direktang tinutukoy ng pagganap ng Post Tension Anchor Wedges ang kaligtasan at tibay ng istruktura ng mga pangunahing proyekto tulad ng mga tulay at gusali. Sa pagpili ng Xiaoguo®, makakakuha ka ng maaasahang garantiya na makatiis sa pinakamahigpit na pamantayan.

（1）Kahusayan sa pag-angkla ng static load

Koepisyent ng kahusayan ηa ≥ 0.95

Kung ang sistema ng anchoring ay mahusay na magagamit ang buong lakas ng mga hibla ng bakal

（2）Ultimate kabuuang strain

εapu ≥ 2.0%

Sinusukat ang ductility ng anchoring system sa ilalim ng ultimate state para maiwasan ang malutong na pagkabigo

（3）Pagganap ng pagkapagod

Walang pagkabigo pagkatapos ng 2 milyong cycle ng paglo-load

Tinitiyak na ang istraktura, tulad ng mga tulay at wind turbine tower, na napapailalim sa pangmatagalang dynamic load, ay hindi mabibigo dahil sa pagkapagod.

（4）Nawala ang friction sa lugar ng anchorage

Kabuuang pagkawala sa pagbubukas ng anchor + pagbubukas ng trumpeta ≤ 6%

Binabawasan ang pagkawala ng epektibong prestress na dulot ng friction, na nakakaapekto sa tensioning efficiency at cost control.

（5）Halaga ng pagbawi ng wedge block

Mababang pag-urong anchor ≤ 0.5mm; Karaniwang anchor ≤ 6mm

Direktang nakakaapekto ito sa katumpakan ng pagtatatag ng prestress. Kung mas maliit ang pagbawi, mas mababa ang pagkawala ng prestress sa panahon ng pagtatatag.

（6）Mga kinakailangan sa tigas:

Post Tension Anchor Wedges: HRC 58-65; Anchor plate: HB ≥ 251

Tiyakin na ang ibabaw ng mga bahagi ay lumalaban sa pagsusuot at hindi mababago o gumuho sa ilalim ng matinding presyon.

Pag-uuri

Ang Post Tension Anchor Wedges ay maaaring maiuri pa sa maraming uri. Ang pangunahing pamantayan sa pag-uuri ay batay sa bilang ng mga piraso, ang anyo ng panloob na ngipin, at ang hugis ng panlabas na kono. Ang kaukulang mga tampok at gamit sa istruktura

【1】ang bilang ng mga piraso

（1）Two-piece

Mga Katangian sa Estruktura: Dalawang simetriko na hugis-wedge na clamping plate, kapag pinagsama, bumubuo ng isang pabilog na butas sa gitna

Mga Karaniwang Aplikasyon：Permanenteng gumaganang anchor, para sa isang beses na paggamit

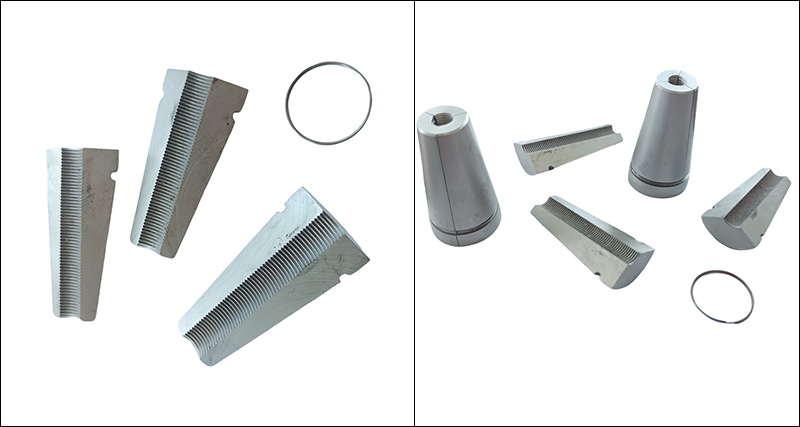

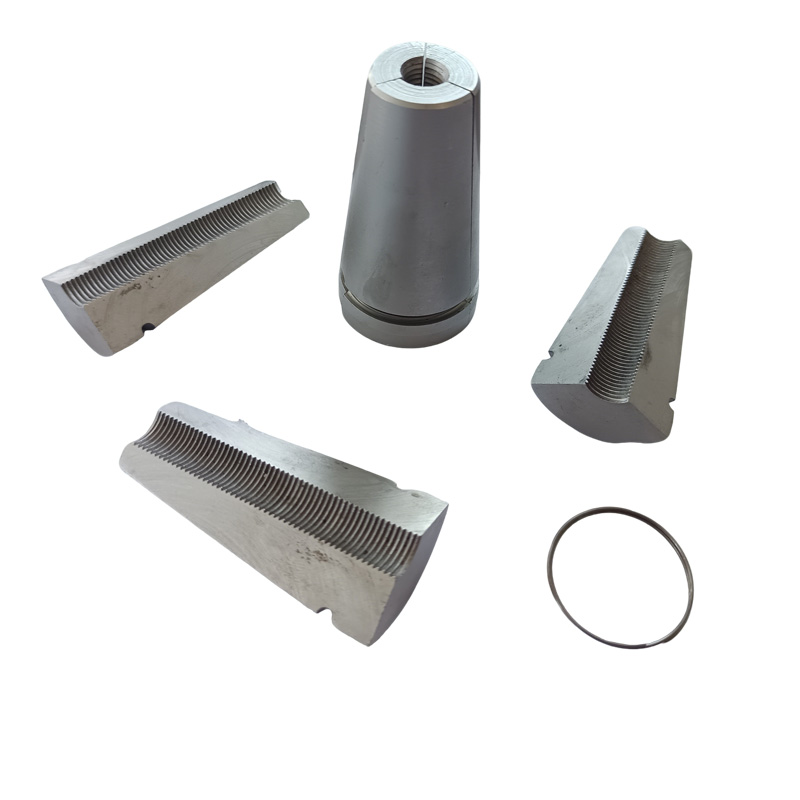

（2）Tatlong piraso

Mga Structural na Katangian：Tatlong hugis wedge na clamping plate na pantay na nahahati, na may mga puwang sa pagitan ng mga ito, ay nangangailangan ng spring coil para sa koordinasyon

Mga Karaniwang Aplikasyon：Tool anchor, magagamit muli

【2】ang anyo ng panloob na ngipin

（1）Mga pabilog na ngipin

Mga Katangian：Ang Post Tension Anchor Wedges ay may maraming independiyenteng pabilog na nakausli na ngipin, na may matalas na dulo ng ngipin.

Naaangkop na steel strand：Standard steel strand (1×7 structure)

（2）Paikot na sinulid

Mga Katangian: Tuloy-tuloy na spiral internal thread

Naaangkop na steel strands：High-strength steel wire bundle o espesyal na prestressed reinforcement

（3）Uri ng kumbinasyon

Mga Katangian：Paikot na ngipin + Paayon na mga uka

Naaangkop na steel strands：Pinahusay ang pag-alis ng chip at performance ng pakikipag-ugnayan

【3】ang hugis ng panlabas na kono

（1）Iisang korteng ibabaw

Mga katangian ng conical surface: Ang buong ibabaw ay may iisang taper (ang pinakakaraniwan)

（2）Dobleng conical na ibabaw

Mga katangian ng conical surface：May maliit na anggulo na paglipat malapit sa malaking dulo, na nagpapahusay sa pamamahagi ng mga puwersa

（3）Na may seksyon ng paggabay

Mga katangian ng conical surface: Ang isang cylindrical guiding section ay umaabot mula sa maliit na dulo, na nagpapadali sa paunang pagpasok
