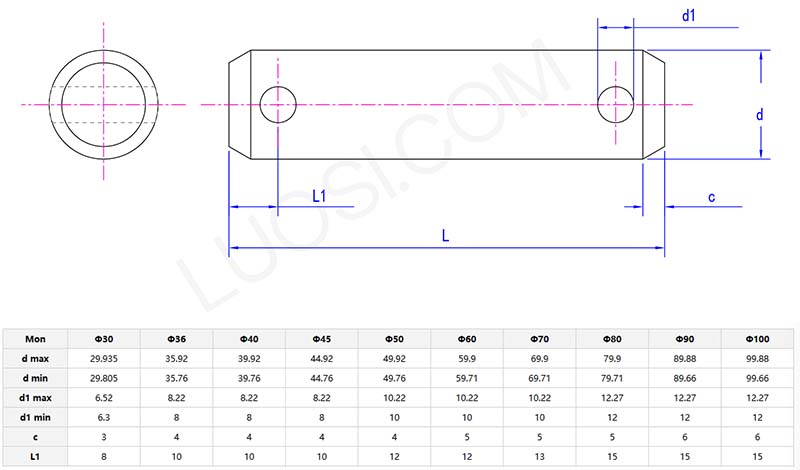

Shaft Pin na Walang Ulo

Shaft pin na walang uloay available sa SAE 8620 alloy steel o AISI 316 stainless steel, na nag-aalok ng balanse ng lakas at timbang. Ang bersyon ng alloy na bakal ay pinatigas ng kaso (carburized) sa isang tigas na 60-65 HRC sa labas habang pinapanatili ang isang matigas na core, na ginagawa itong malakas sa loob at matigas sa labas. Ang bersyon na hindi kinakalawang na asero ay natural na lumalaban sa kalawang, kaya mahusay itong gumagana sa maalat na kapaligiran sa dagat o sa paligid ng mga kemikal.

Gumagamit sila ng espesyal na paraan ng forging (grain-flow forging) na nakahanay sa istraktura ng metal sa haba ng pin. Ginagawa nitong 40% na mas matagal sa ilalim ng paulit-ulit na stress kumpara sa mga pin na ginawa sa pamamagitan lamang ng pag-machining ng metal. Ang ilang mga modelo ay may mga coatings tulad ng PTFE o zinc-nickel na nagbabawas ng friction hanggang 0.08 at nagpapababa sa pagsusuot ng mga ito.

Ang lahat ng materyal na gawaing ito ay nangangahulugan na ang walang ulo na pin ay maaaring humawak ng mga temperatura mula -50°C hanggang 300°C nang walang baluktot o pagbabago ng hugis.

Advantage

Kung ikukumpara sa tradisyonal na dowel pin, angbaras pin na walang ulobinabawasan ang bigat ng pagpupulong ng 15-20%. Ang cross-sectional na hugis nito ay idinisenyo upang palakasin ang lakas ng paggugupit, sa pangkalahatan, mas malakas ito kung saan ito mahalaga. Dahil walang ulo na lumilikha ng mga puntos ng stress, lumalaban ito sa pagkapagod ng 35% na mas mahusay kapag nasa ilalim ng paulit-ulit na stress (tulad ng sa mga bahagi na madalas gumagalaw).

Hindi tulad ng mga roll pin, hindi ito nawawalan ng hugis sa mga high-speed na application, isipin ang mga bagay na mabilis na umiikot. Ang disenyong walang ulo ay nangangahulugan din na hindi mo kailangang mag-drill ng mga karagdagang counterbores, na nakakatipid ng 18% sa mga gastos sa machining bawat bahagi. Sa mga automated na pabrika, ang simetriko nito

FAQ

Q: Paanobaras pin na walang ulogumanap sa ilalim ng mataas na paggugupit o tensile stress sa mga dynamic na kapaligiran?

A: Ang headless shaft pin ay idinisenyo upang makayanan ang mataas na paggugupit at tensile load, na may mga rating ng pagkarga na karaniwang nasa pagitan ng 50-150 kN, depende sa materyal na ginamit at sa proseso ng paggamot sa init. Ang walang ulo na disenyo ay pantay na namamahagi ng stress, na binabawasan ang posibilidad ng pagkabigo ng pag-pivot o pag-ikot ng mga bahagi. Ang mga proseso tulad ng pagsusubo at tempering ay nagbibigay sa kanila ng mas mahusay na paglaban sa pagkapagod. Kung gagamitin mo ang mga ito sa ilalim ng matinding kundisyon, maaari kang makipag-ugnayan sa amin para sa mga ulat ng pagsubok (tulad ng mga resulta ng pagsubok sa pag-load o katigasan ng HRC) upang matiyak na gumagana ang mga ito nang maayos sa ilalim ng mga kundisyon ng stress na partikular sa iyong industriya.
