Mga Tab Washer na May Mahaba At Maikling Tab

Ang mga tab washer na may mahaba at maikling tab na ginawa ng pabrika ng Xiaoguo® ay mekanikal na nakakandado sa halip na sa pamamagitan ng friction. Ang mekanikal na pagla-lock ay pangunahing pinipigilan ang pag-ikot at ang epekto ng pag-lock ay napakalinaw.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang mga Tab washer na may mahaba at maikling tab, na sumusunod sa DIN 463 mechanical locking ring, ay isang solong piraso, puro mechanical locking anti-loosening ring. Ito ay nabuo sa pamamagitan ng isang proseso ng die-casting, na nagtatampok ng isang mahabang piraso ng tainga at isang maikling piraso ng tainga, na ang dalawang piraso ng tainga ay bumubuo ng humigit-kumulang 90° anggulo. Ito ay ginagamit para sa hexagonal bolts / nuts, pagkamit ng anti-loosening sa pamamagitan ng baluktot ng isang mahaba at isang maikling piraso ng tainga, at angkop para sa mataas na panginginig ng boses, dynamic na load at thermal expansion at contraction na mga kondisyon. Ang istrakturang ito ay maaaring ganap na maiwasan ang kamag-anak na pag-ikot ng nut o bolt, na nakakamit ng maaasahang mekanikal na pag-lock.

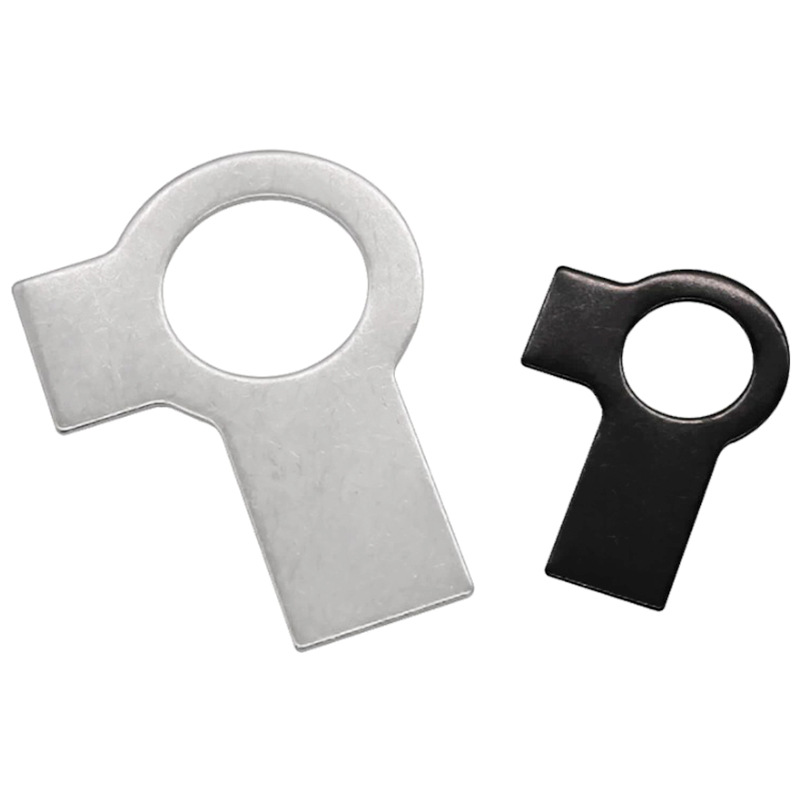

< style="text-align:center;"> Tab Washers With Long And Short Tab

Mga tampok na istruktura

Ang mga tampok na istruktura ng mga Tab washer na may mahaba at maikling tab ay ang mga sumusunod:

（1）Integrated stamping molding

Ang buong Tab washer na may mahaba at maikling tab ay ginawa mula sa iisang sheet ng metal sa pamamagitan ng cold stamping process. Walang hinang o karagdagang mga bahagi, na nagreresulta sa isang simpleng istraktura, mataas na lakas at mababang gastos.

（2）Disenyo ng double-ear (isang mahaba at isang maikli)

Ang pangunahing katawan ng mga Tab washer na may mahaba at maikling tab ay pabilog, at dalawang piraso ng tainga ang umaabot palabas sa kahabaan ng panlabas na gilid:

Maikling Tab: Maikli ang haba

Long Tab: Mas mahaba ang haba

Ang dalawang piraso ng tainga ay bumubuo ng isang anggulo na humigit-kumulang 90 degrees sa bawat isa.

（3）May istrukturang nagpapalabas ng stress sa ugat ng piraso ng tainga.

Sa punto ng koneksyon sa pagitan ng piraso ng tainga at ng pabilog na katawan, ang mga bilugan na sulok o bahagyang pag-urong ng lapad ay idinisenyo upang bawasan ang konsentrasyon ng stress sa panahon ng pagyuko at maiwasan ang pagkasira ng piraso ng tainga.

（4）Cylindrical na katawan

Ang kapal ng katawan ay pare-pareho. Walang mga ngipin o mga hilig na ibabaw sa katawan, at ang ibabaw ay karaniwang makinis.

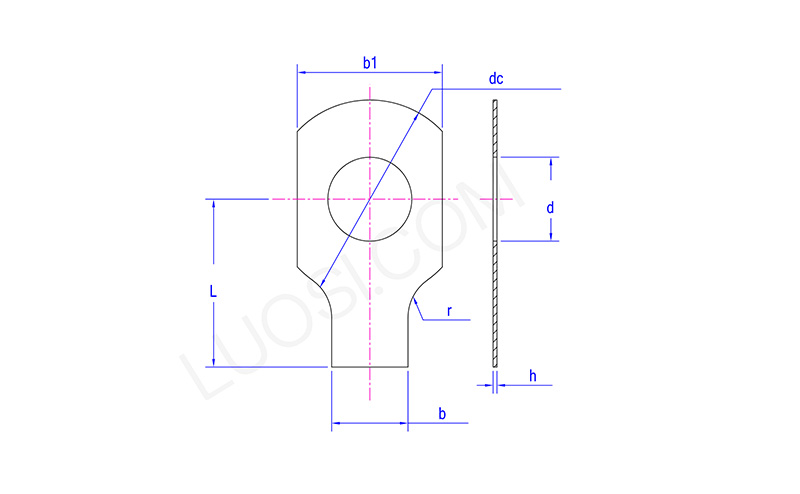

< style="text-align:center;"> Tab Washers With Long And Short Tab

Mon	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
