Mga Tab Washer na May Mahabang Tab At Mga Pakpak

Ang Tab Washers na may Long Tab at Wings na ginawa ng Xiaoguo® factory ay may napakataas na pagiging maaasahan sa mga tuntunin ng anti-loosening function. Kahit na sa ilalim ng tuluy-tuloy na vibration at epekto, maaari nilang mapanatili ang isang mahusay na estado ng pag-lock.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang prinsipyo ng pagtatrabaho ng Tab Washers na may Long Tab at Wings ay nakabatay sa purong mekanikal na pag-lock, sa halip na friction o elasticity. Ang pangunahing mekanismo ay ang ibaluktot ang dalawang piraso ng tainga, sa gayon ay pisikal na pinipigilan ang nut (o bolt head) mula sa pag-ikot kaugnay ng workpiece.

【1】Tiyak na gawainproseso

（1）Normal na pag-install, na may nakalaan na mga tab sa tainga

Ilagay ang Tab Washers na may Long Tab at Wings sa bolt, pagkatapos ay higpitan ang nut. Sa puntong ito, ang magkabilang ear tab ay nananatiling tuwid at hindi nakayuko.

（2）Ibaluktot ang maikling tainga at i-lock ang mga mani

Gumamit ng mga pliers upang ibaluktot ang mga maikling tainga pataas, na ginagawa itong mahigpit na nakadikit sa isang gilid ng nut. Ang mga maikling tainga ay dapat sumandal sa eroplano ng nut upang maiwasan ito sa pag-ikot.

（3）Ibaluktot ang mahabang tainga at ayusin ang Tab Washers na may Mahabang Tab at Wings

Ibaluktot ang mahabang tainga pababa o sa gilid, upang mahawakan nila ang gilid ng workpiece, ipasok sa mga butas ng slot sa workpiece o magpahinga laban sa nakapirming protrusion.

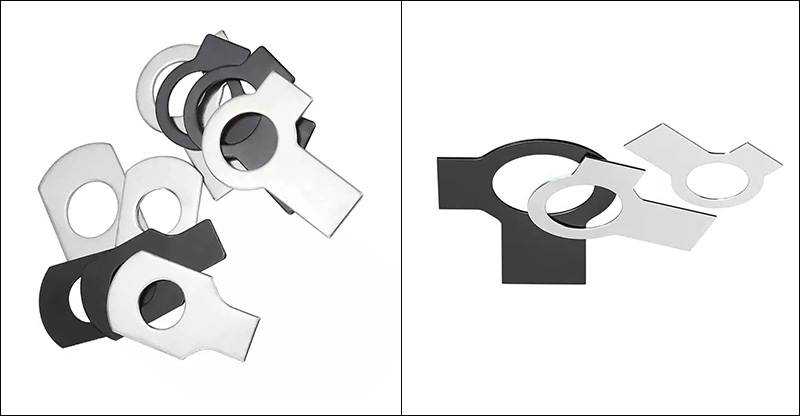

Tab Washers With Long Tab And Wings

【2】Panghuling pagpapasiya ng epekto

Inayos ng mahabang tainga ang washer papunta sa workpiece, tinitiyak na hindi maiikot ang washer.

Ang mga maikling tainga ay nakakandado sa nut at sa washer, at ang nut ay hindi rin maaaring paikutin.

Dahil walang kamag-anak na paggalaw ang maaaring mangyari sa pagitan ng washer at nut, ganap na naka-lock ang bolt connection.

【3】Ang pagkakaiba sa mga mekanismong anti-loosening na nakabatay sa friction

Friction lock: Pinipigilan nito ang pag-ikot sa pamamagitan ng paglikha ng resistensya. Maaaring malampasan ng vibration ang resistensyang ito at maging sanhi ng pagluwag.

Mga Tab Washer na may Mahabang Tab at Mga Pakpak: Sa pamamagitan ng direktang pisikal na panghihimasok, hangga't ang piraso ng tainga ay hindi nakabaluktot o nasira, ang nut ay talagang hindi iikot. Ang mekanismo ng pag-lock na ito ay hindi apektado ng vibration, lubrication, o mga pagbabago sa temperatura.

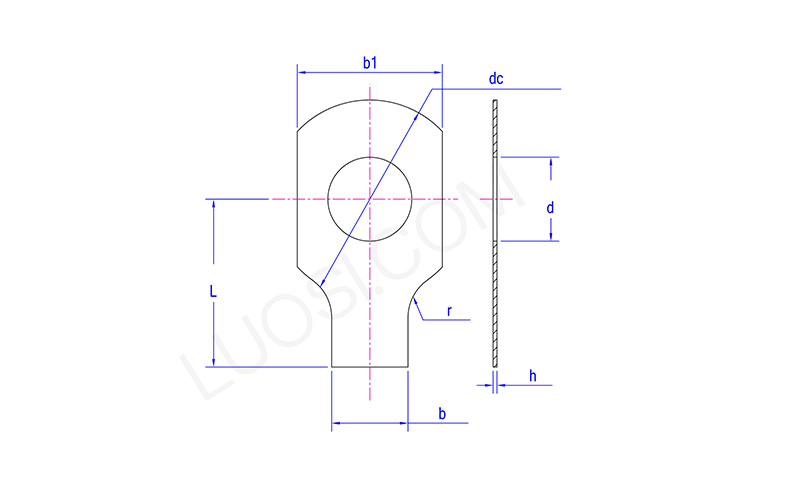

Tab Washers With Long Tab And Wings

Mon	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
