Type B 12 Piont Flange Screw

Ang Type B 12 piont flange screws ay espesyal na idinisenyo para sa mga proyektong nangangailangan ng karagdagang katatagan. Mas madali para sa iyo na kontrolin kapag humihigpit. Ang flange base ay maaaring ipamahagi ang presyon at maiwasan ang pinsala. Ang Xiaoguo® Company ay may maraming imbentaryo. Maaari kang makipag-ugnayan sa amin anumang oras.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Uri B 12 piont flange screwsmay 12 sulok sa ulo at isang flange plate sa ibaba. Ito ay mas madaling higpitan at mas malamang na madulas. Ang flange sa ibaba ay tulad ng isang maliit na gasket, na maaaring dagdagan ang lugar ng pakikipag-ugnay sa nakapirming bagay at matugunan ang iba't ibang mga kinakailangan sa pag-install.

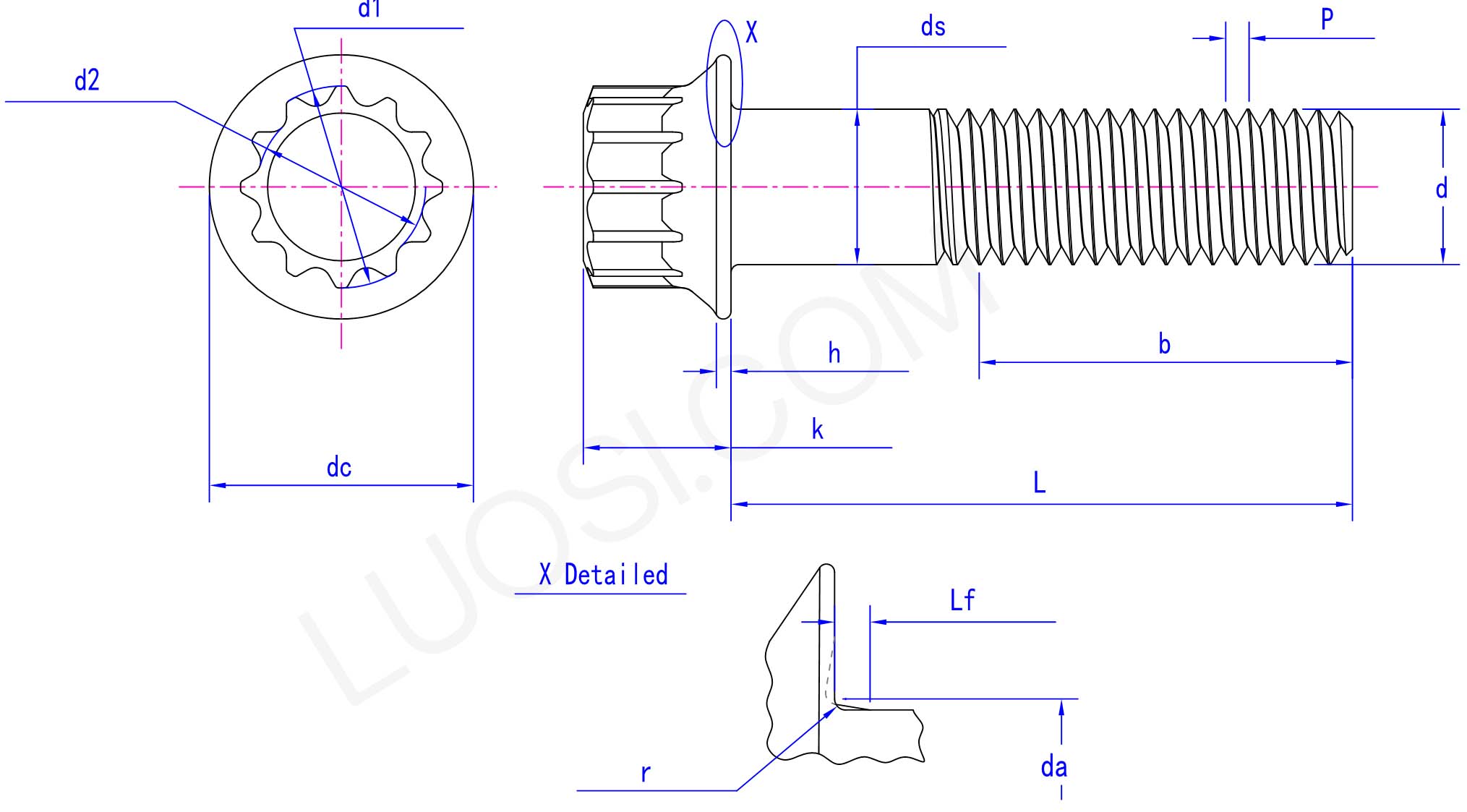

Mga Parameter ng Produkto

Mon	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds max	5	6	8	10	12	14	16	20
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
dc max	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
h min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k max	5	6	8	10	12	14	16	20
d1 max	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 max	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
da max	5.6	6.7	8	11	13	15	17.5	22
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
Lf min	0.7	0.8	1	1	1	1	1.6	2.1
r min	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Aplikasyon

Ang Type B 12-point screws ay angkop para sa mga ultra-low sleeves. Ang disenyo ng mababaw na ulo ay angkop para sa mga sitwasyon kung saan ang mga karaniwang flange bolts ay hindi maaaring higpitan, tulad ng makitid na mga compartment ng engine o mga compact na electronic device. Ang mga flange ay maaari pa ring gamitin bilang mga built-in na gasket. Maaari itong magamit para sa mga motor ng conveyor belt o mga base ng bomba nang hindi naka-lock ang mga gasket.

Uri B 12 piontang mga tornilyo ay ginagamit para sa pag-assemble ng mga gearbox ng agrikultura. Ang PTO gearbox ng isang traktor ay madaling kapitan ng putik at epekto. Maaari nilang i-seal ang shell flanges sa lahat ng panahon. Ang may ngipin sa ilalim na ibabaw ng flange ay maaaring kumagat ng metal at mas lumalaban sa panginginig ng boses at pagluwag kaysa sa makinis na mga gasket. Kapag nagsasagawa ng field maintenance, gumamit ng 12-point impact sleeve para i-screw ang mga turnilyo na ito.

Ang turbine ay magpapainit at magiging pula sa panahon ng operasyon. Maaaring ayusin ng Type B 12-Point screws ang heat insulation plate at hindi luluwag. Ang koepisyent ng thermal expansion ng flange ay tumutugma sa stainless steel insulation plate, na maaaring pigilan ito mula sa pag-warping. Gumamit ng 12-point elastic head ratchet wrench malapit sa exhaust pipe. Huwag muling gamitin - ang thermal cycling ay magpapahina sa lakas ng metal. Ang kawalan ng isa ay magiging sanhi ng pagkatunaw ng wiring harness.

Mga Tampok ng Produkto

Uri B 12piontAng mga tornilyo ng flange ay may natatanging istraktura. Ang natatanging istraktura ng 12 sulok at flange plate, na may 12 sulok, ay ginagawang mas tumpak ang paghigpit. Ang flange plate ay maaari ding pigilan ang mga turnilyo na hindi makaalis sa nakapirming materyal. Ang ibabaw ay sumailalim sa galvanizing treatment sa karagdagangmapahusay ang kakayahan nitong anti-kalawang.

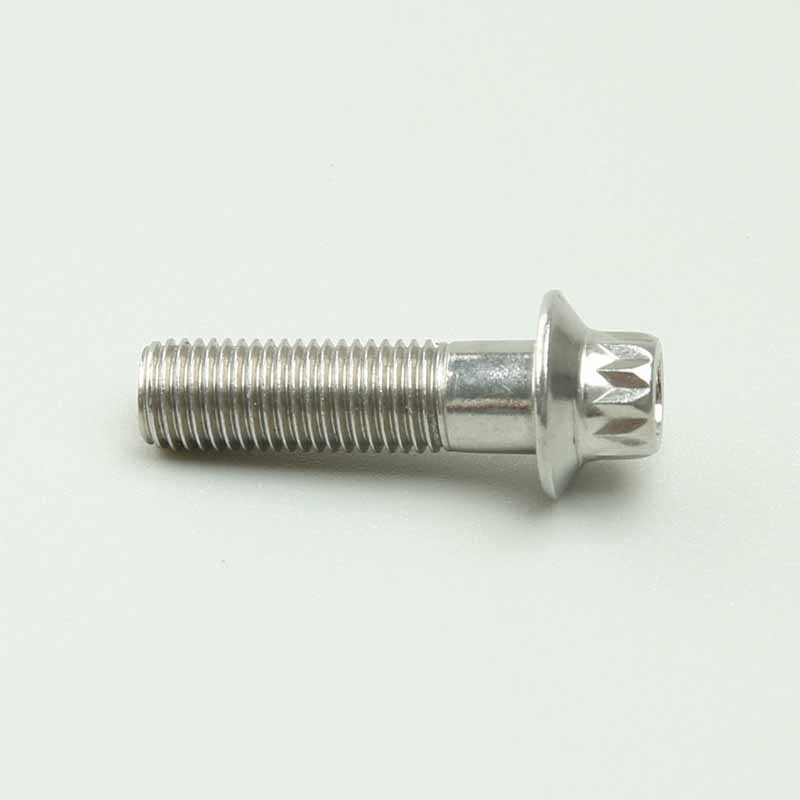

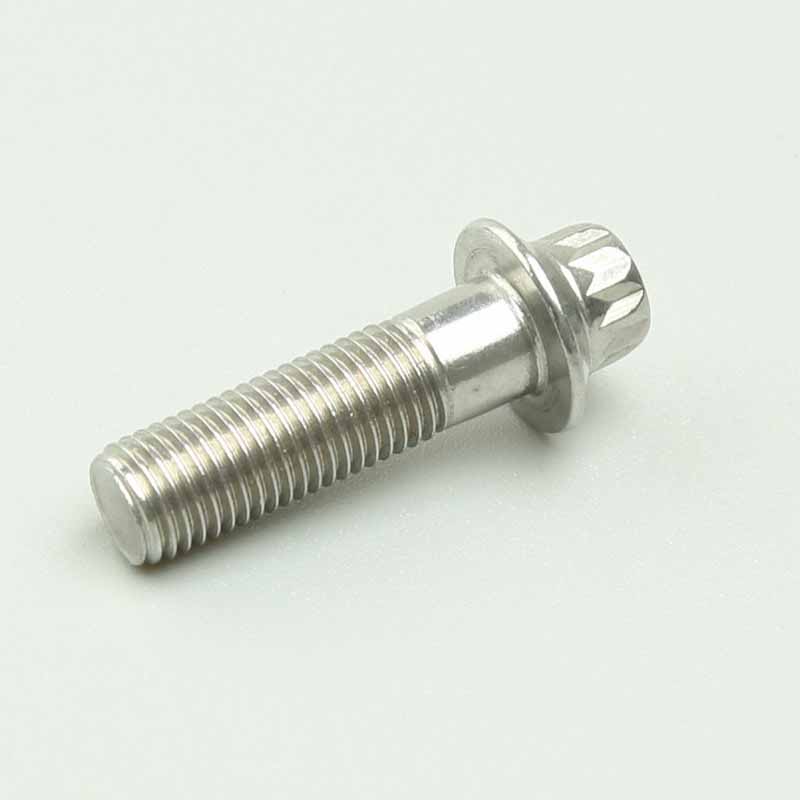

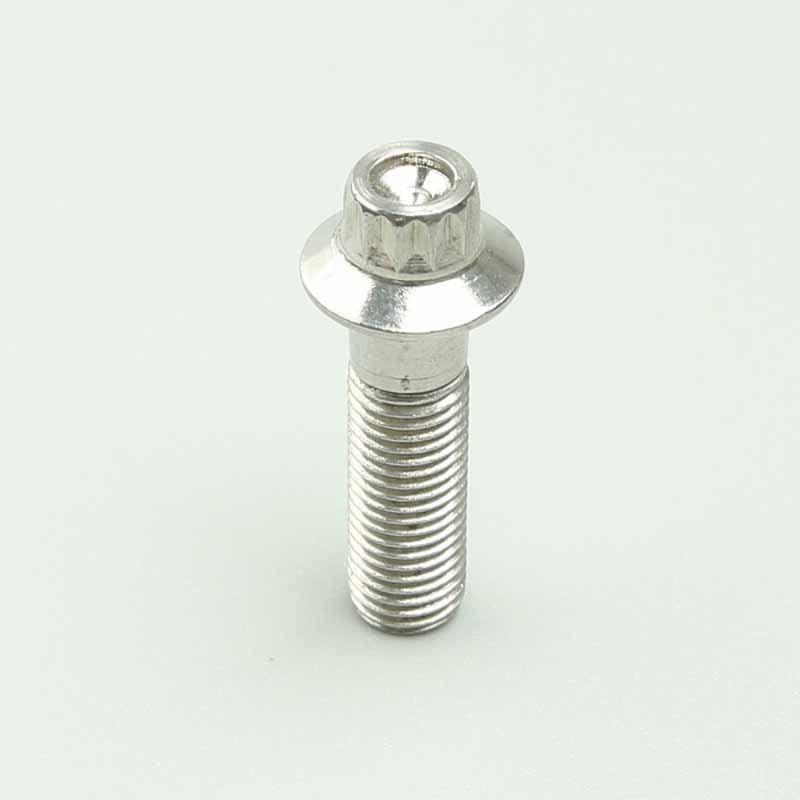

Type B 12-Piont flange screws
