Bearing Lock Nut

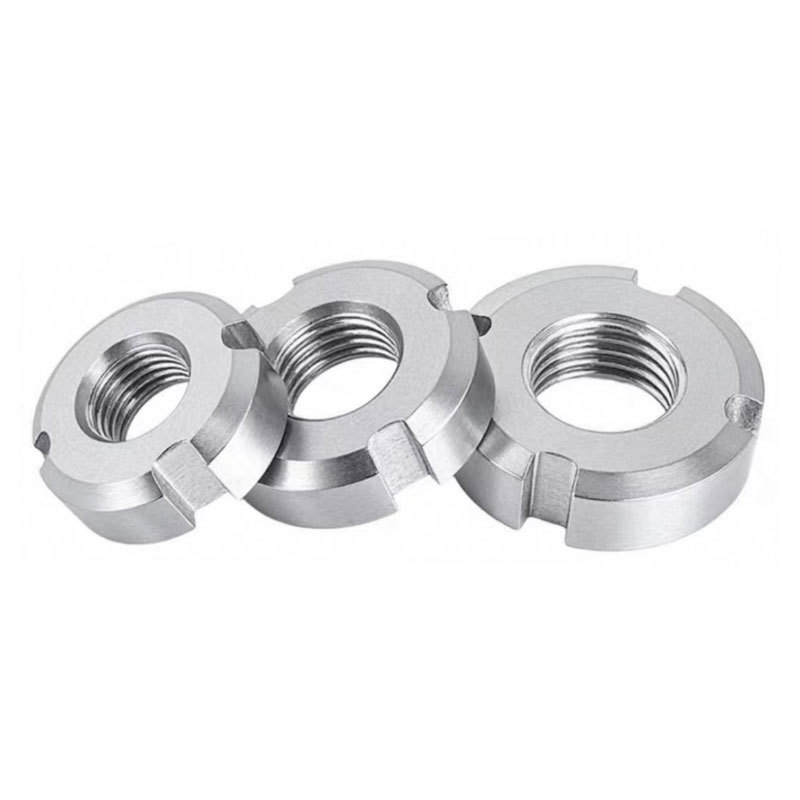

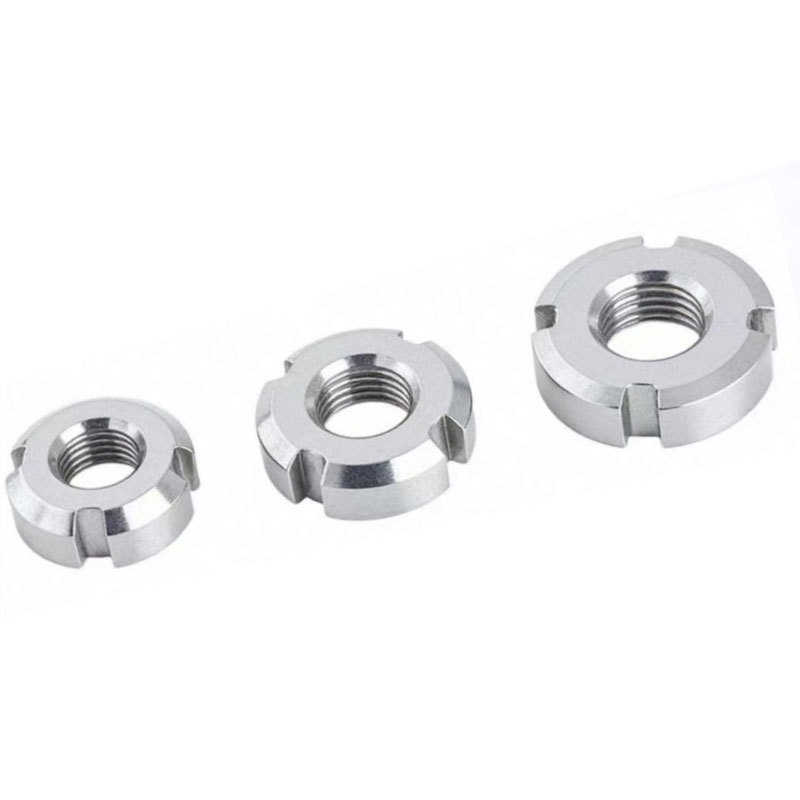

Ang China Xiaoguo® Bearing lock nut ay nagtatampok ng isang tumpak na idinisenyong slot na lumilikha ng napakahusay na axial clearance kapag ang mga bahagi ng bearing ay pinagsama-sama, na nakakamit ang pinakamainam na kondisyon ng pagsasama. Ang proseso ng pagmamanupaktura ng Bearing lock nuts na ginawa ng pabrika sa China ay lubos na tumpak.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Paano pumili ng naaangkop na laki?

Upang matiyak na ang Bearing lock nut ay magagamit nang maayos, ang mga sumusunod na punto ay inirerekomenda para sa pagpili:

(1) Tukuyin ang detalye ng thread: Ito ang pangunahing kinakailangan. Para sa mga metric system, sumangguni sa M value; para sa mga imperial system, sumangguni sa pulgada. [Tandaan: Ang produktong ito ay gumagamit ng mga fine-threaded screws na eksklusibo. Kapag pumipili, tiyaking suriin ang pitch (tulad ng M16×1.5) upang maiwasang piliin ang coarse-threaded na detalye.]

(2) Suriin ang mga pangunahing sukat: I-verify ang panlabas na diameter (dk) at kapal (m) upang matiyak na ang nut ay may sapat na espasyo sa pagkakabit sa loob ng kagamitan.

(3) Tukuyin ang mga pamantayan: Malinaw na tukuyin ang mga pamantayan ng produkto, tulad ng "Pambansang Pamantayan GB/T 812" o "German Standard DIN 981", upang matiyak na ang lahat ng mga dimensyon ay may mga kinakailangang pagpapaubaya at katumpakan.

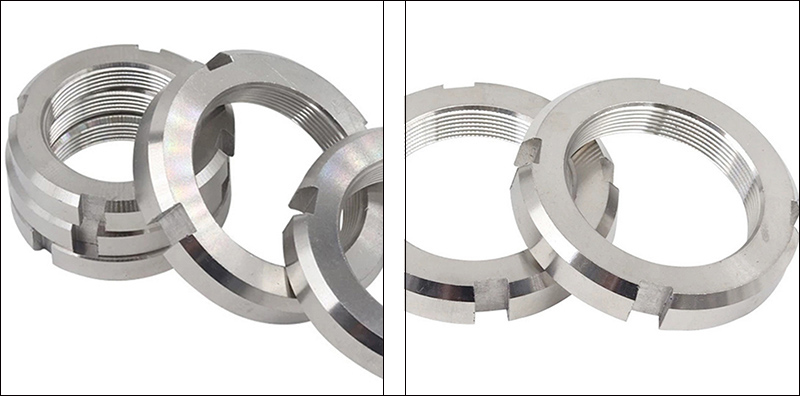

Bearing Lock Nut

Mon	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

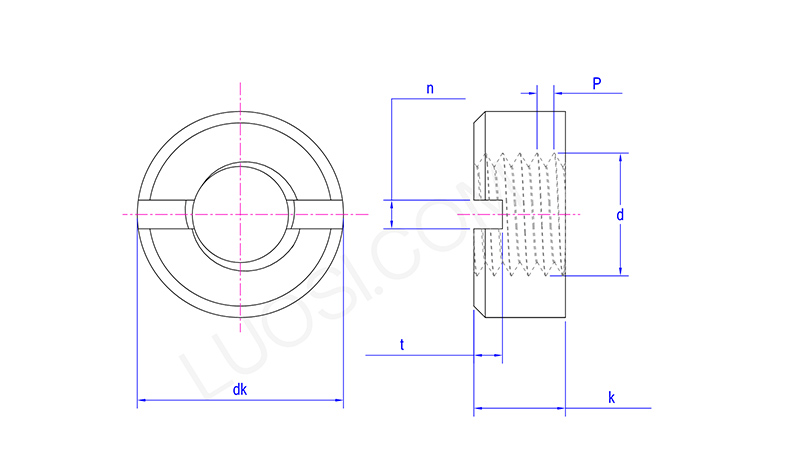

Detalyadong Paliwanag ng Mga Pangunahing Parameter

Kapag pumipili ng laki ng Bearing lock nut, mangyaring bigyang-pansin ang mga sumusunod na pangunahing parameter:

（1）Thread specification (D×P): Ipinapahiwatig nito ang nominal diameter (D) at pitch (P) ng thread.

Halimbawa, sa M16×1.5, kinakatawan ng M16 ang nominal na diameter na 16mm, at ang 1.5 ay kumakatawan sa pitch na 1.5mm.

（2）Outer Diameter (dk): Ang maximum na panlabas na dimensyon ng nut, na tumutukoy sa minimum na espasyo na kinakailangan para sa pag-install.

（3）Kapal (m): Ang taas ng axial ng nut, na nakakaapekto sa lakas ng locking force at lakas.

（4）Bilang ng mga slot (n) / Lapad ng slot (b) / Lalim ng slot (t): Mga geometric na parameter para sa slotting, na dapat tumugma sa mga sukat ng kaukulang mga propesyonal na tool (hooked wrench at opening pins/retaining washers).

Bearing Lock Nut

Mga Karaniwang Pagtutukoy Mabilis na Sanggunian

Narito ang ilang karaniwang ginagamit na data ng karaniwang detalye:

Kunin ang GB/T 812-1988 Bearing lock nut, (Metric) bilang halimbawa:

Detalye ng thread: D×P	Panlabas na diameter: dk (mm)	Kapal: m (mm)	Bilang ng mga puwang: n	Lalim ng slot: t (mm)
M10*1	22	8	4	2.6
M12*1.25	25	8	4	2.6
M14*1.5	28	8	4	2.6
M16*1.5	30	8	4	3.1
M18*1.5	32	8	4	3.1
M20*1.5	35	8	4	3.1

Pagpili at Paggamit

（1）Thread consistency: Lahat ng Bearing lock nut ay nilagyan ng mga fine-threaded screws. Mangyaring i-verify ang pitch upang maiwasan ang pagkalito sa mga coarse-threaded screws.

（2）Mga pandagdag na kasangkapan: Ang proseso ng disassembly at pagpupulong ay nangangailangan ng paggamit ng isang espesyal na hugis-kawit na wrench.

（3）Mga accessory na anti-loosening: Upang makamit ang epekto ng pag-lock, dapat itong gamitin kasama ng mga stop washer (gaya ng GB/T 858) o mga bukas na pin.

（4）Mga teknikal na guhit: Kapag nagdidisenyo, mangyaring palaging sumangguni sa pinakabagong bersyon ng kaukulang karaniwang mga teknikal na guhit o mga detalye ng produkto.
