Double Fold Wedge Lock Washer

Ang Double Fold Wedge Lock Washer na ginawa ng Xiaoguo® factory ay nagtatampok ng double-layer na istraktura at isang dual-locking na disenyo. Kung ikukumpara sa mga tradisyunal na anti-loosening fasteners, ang kanilang pagganap ay higit na nakahihigit.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Double Fold Wedge Lock Washer ay isang advanced at high-performance na anti-loosening fastener. Gumagamit ito ng kakaibang teknolohiya ng wedge locking sa halip na ang tradisyonal na paraan na umaasa sa friction. Gumagamit ito ng double-layer folded wedge structure, na may serrated surface sa magkabilang gilid. Sa katunayan, ito ay binubuo ng isang pares (dalawang piraso) ng eksaktong magkaparehong mga washer. Ang natatanging istraktura ng bawat washer ay ang susi sa pagkamit ng namumukod-tanging anti-loosening performance nito.

Mga Katangiang Pang-istruktura

Ang pangunahing tampok na istruktura ng Double Fold Wedge Lock Washer ay nasa disenyo nito ng dalawang gasket, na ang panloob at panlabas na ibabaw ay gumaganap ng mga function ng pag-lock at pag-aayos.

（1）Ipinares na Washer

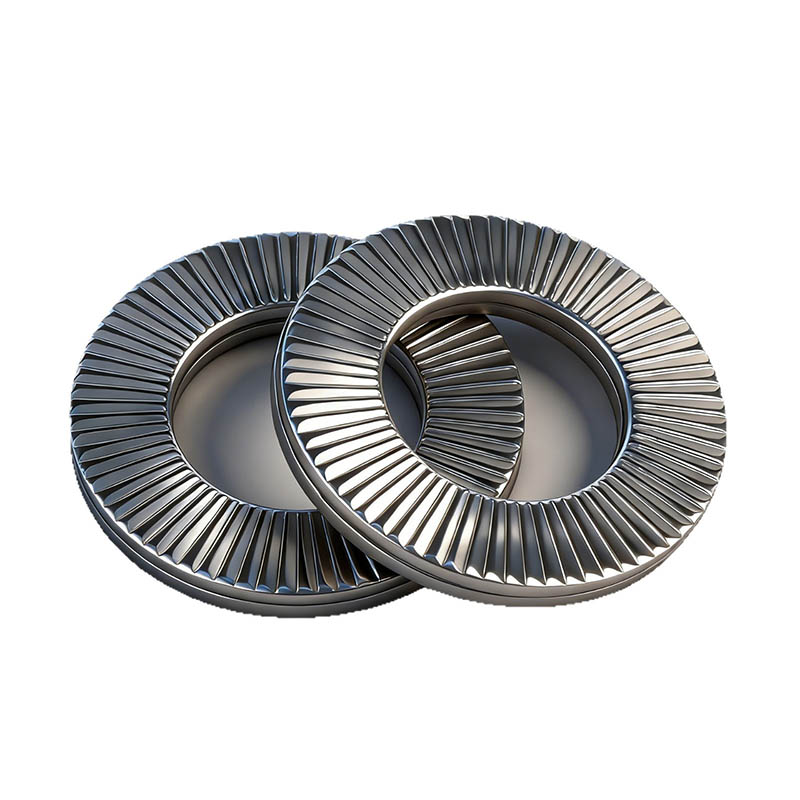

Ang dalawang magkatulad na gasket ay pinagsama upang bumuo ng isang set. Ang disenyong ito ay humiwalay sa tradisyonal na single-piece form. Ang dalawang gasket ay pre-assembled sa panahon ng produksyon upang bumuo ng isang locking system. Ang simetriko na disenyong ito ay maaaring magamit muli at hindi makakasira sa mga gasket kapag binuwag.

（2）Radial na nakataas na ibabaw

Ang mga nakataas na pattern na ito ay ang gilid ng Double Fold Wedge Lock Washer na direktang nakikipag-ugnayan sa ulo ng nut, bolt, o sa ibabaw ng konektadong bahagi. Nagtatampok ang ibabaw ng mga pinong radial na nakataas na pattern/denticles. Pangunahing nagsisilbi ang mga ito upang ayusin ang Double Fold Wedge Lock Washer sa ibabaw na ito, "naka-lock" ito sa lugar at pinipigilan ang anumang pag-slide sa pagitan ng mga ito.

（3）Triangular na ibabaw ng ngipin

Ito ang ibabaw ng isinangkot sa kabaligtaran ng gasket. Ang panloob na ibabaw ay binubuo ng hugis-wedge na mga ibabaw ng ngipin na pantay-pantay na ipinamahagi sa kahabaan ng circumference, na kahawig ng isang cam at kilala rin bilang "wedge-shaped teeth" o "inclined tooth surfaces".

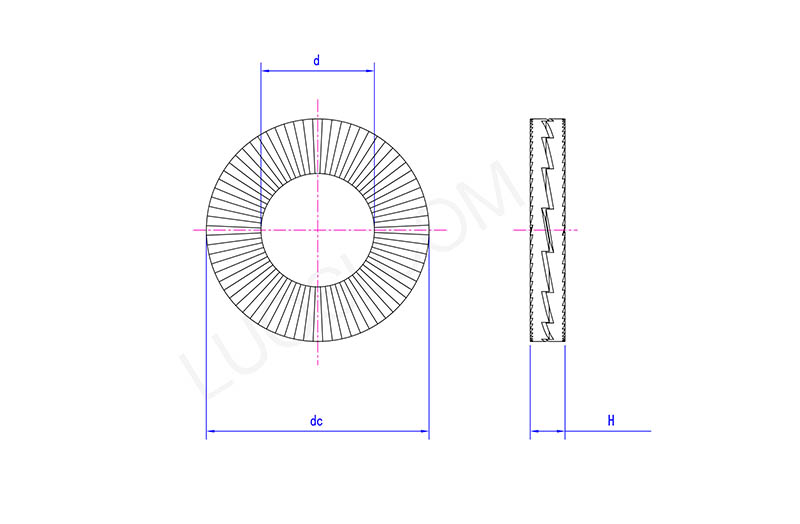

Double Fold Wedge Lock Washer

Mon	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

FAQ

（1）Reusable ba ito?

Oo, maaari itong muling gamitin nang maraming beses. Ang pagganap ng pag-lock nito ay hindi madaling bumaba pagkatapos ng paulit-ulit na pag-disassembly at pagpupulong.

（2）Anong mga materyales ang ibinibigay mo?

Mayroon kaming mga bersyon ng spring steel, carbon steel at hindi kinakalawang na asero. Kabilang sa mga surface treatment ang zinc plating, hot dip galvanized at black oxide.

（3）Ano ang kalamangan kumpara sa ordinaryong split lock washer?

Higit na mas mahusay na vibration resistance, mas malakas na locking effect, hindi madaling mapagod at deform, mas angkop para sa mabigat na load at mataas na vibration okasyon.
