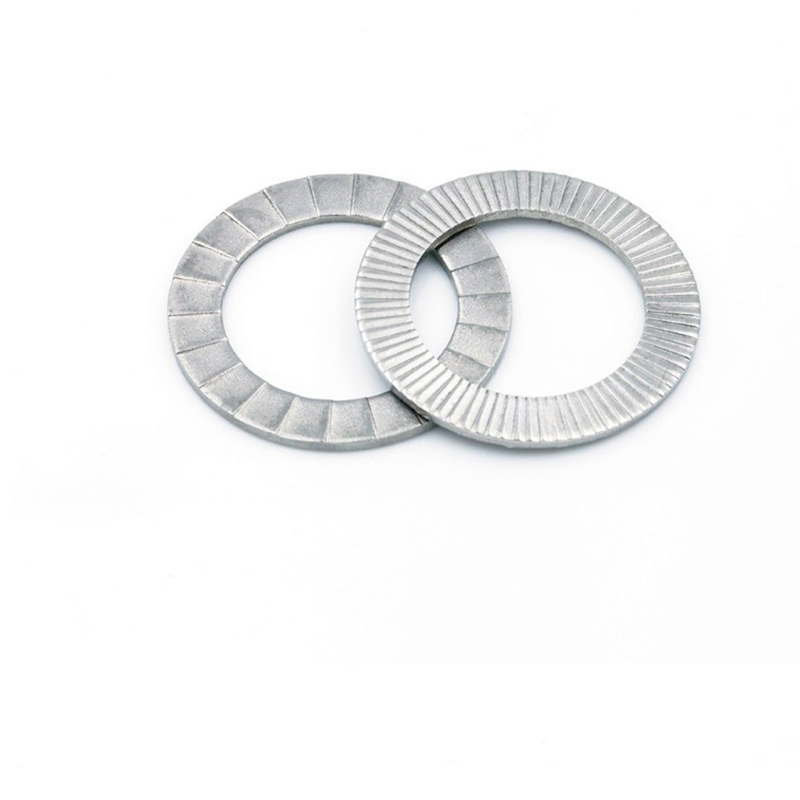

Dalawang Fold Wedge Lock Washer

Ang Two Fold Wedge Lock Washer mula sa Xiaoguo® factory stock ay magagamit muli. Kapag na-install at inalis sa tamang paraan, hindi sila magde-deform, at ang kanilang pagganap sa pag-lock ay mananatiling pareho kahit na pagkatapos ng paulit-ulit na paggamit.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Gumagawa kami ng Two Fold Wedge Lock Washer na may mga awtomatikong linya ng produksyon. Ang mga karaniwang hilaw na materyales ay pinoproseso upang makagawa ng mga washer na may tumpak na sukat.

（1）Paghahanda at pagproseso ng hilaw na materyal

Gumagamit kami ng high-strength alloy steel strip at stainless steel strip bilang base material. Ang mga materyales ay ginagamot sa pagsusubo at pag-aatsara upang ayusin ang kanilang panloob na istraktura ng kristal.

（2）Pagbubuo ng stamping

Isinasagawa sa isang multi-station precision press.

Pagbabarena: Pagbabarena sa gitnang butas para sa washer.

Pagbubuo ng gear: Sa pamamagitan ng tumpak na kooperasyon ng upper at lower molds, ang mga radial fine na ngipin sa panlabas na singsing ay nabuo sa isang gilid.

Wedge-shaped surface forming: Gamit ang isang espesyal na molde, ang mga hugis-wedge na ibabaw ng ngipin na tumutukoy sa pagganap ng pag-lock ay pinindot sa kabilang panig.

Paggugupit: Paggugupit sa nabuong washer mula sa bakal.

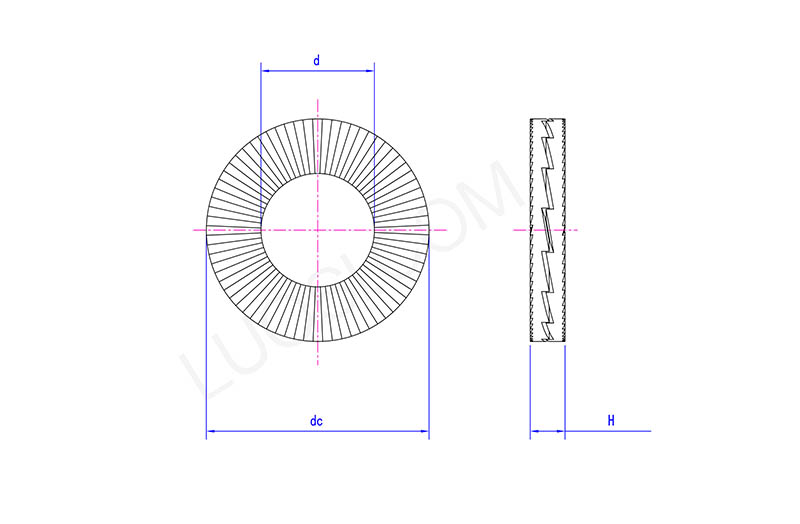

Two Fold Wedge Lock Washer

Mon	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

（3）Pagpapatigas ng init

Ang washer ay pinainit nang pantay sa isang tiyak na mataas na temperatura, pagkatapos ay mabilis na pinapatay, at agad na sinusundan ng tempering treatment.

（4）Paggamot sa ibabaw na patong

Para sa carbon steel Two Fold Wedge Lock Washer, ang pinaka inirerekomendang solusyon na may mataas na pagganap ay ang Dacromet. Ang mataas na kalidad na coating ay magpapahusay sa proteksyon at wear resistance ng Two Fold Wedge Lock Washer.

（5）Pagsusuri at pagsusuri sa kalidad

Pagsusuri ng hilaw na materyal: Magsagawa ng spectral analysis sa bawat papasok na batch ng mga materyales upang i-verify ang kemikal na komposisyon.

Proseso ng inspeksyon: Sa panahon ng proseso ng panlililak, tiyakin ang dimensional na katatagan.

Hardness test: Random na siyasatin kung ang Two Fold Wedge Lock Washer ay nakakatugon sa mga pamantayan ng disenyo.

Salt spray test: Upang i-verify ang corrosion resistance ng coating.

Lateral vibration test: I-install ang washer sa karaniwang bolt connection point, at subaybayan ang pagpapahina ng clamping force nito sa ilalim ng tuluy-tuloy na vibration.

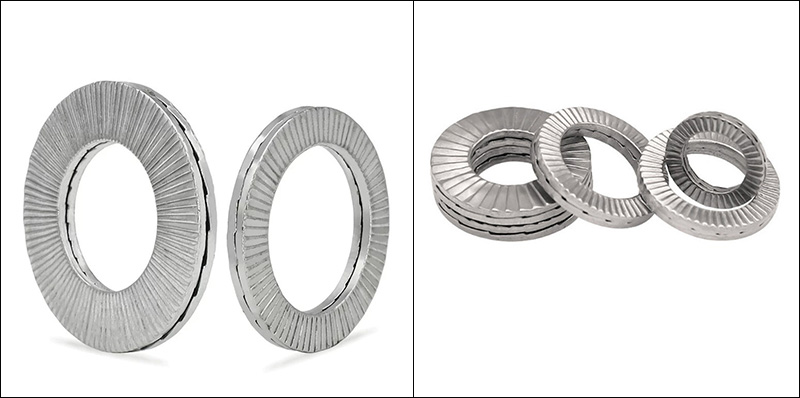

Two Fold Wedge Lock Washer

Mon	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
