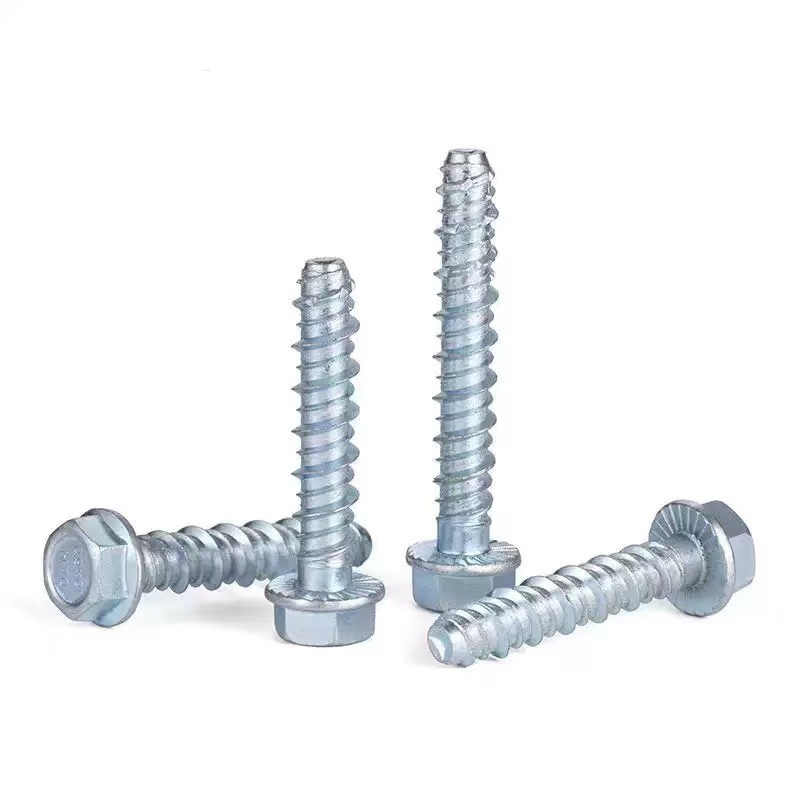

Hex Flange Head Self Tapping Concrete Anchor Bolt

Ang pinakasikat na produkto ng supplier na Xiaoguo® kamakailan - Hex Flange Head Self Tapping Concrete Anchor Bolt.M6 hanggang M16, mga pinatigas na sinulid na pinutol sa kongkreto nang walang paunang pagtapik. Ang flange head ay nakakatipid sa mga washers at lumalaban sa pagluwag. Walang pagpapalawak ng stress, kaya maaari mong ilagay ito malapit sa mga gilid. May stock para sa mabilis na pagpapadala.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang mga sumusunod ay ang mga pangunahing pisikal na parameter ng Hex Flange Head Self Tapping Concrete Anchor Bolt mula sa supplier na Xiaoguo®, na naaangkop sa mga karaniwang detalye mula M6 hanggang M16.

（1）Nominal diameter at hanay ng haba

Nominal na diameter (d)	Karaniwang haba (L)	Epektibong haba ng thread	Taas ng ulo	diameter ng flange
M6	40,50,60,70,80,100mm	≈L-10mm	4.5-5.0mm	12-13mm
M8	50,60,70,80,90,100,120,150mm	≈L-12mm	5.5-6.0mm	16-17mm
M10	60,75,80,90,100,120,150mm	≈L-15mm	7.0-7.5mm	19-20mm
M12	80,100,120,150,180,200mm	≈L-18mm	8.5-9.0mm	22-24mm
M16	100,120,150,180,200mm	≈L-22mm	11-12mm	28-30mm

Kung ang haba ay lumampas sa 200 mm, maaari naming i-customize ito, ngunit ang lalim ng anchoring ay kailangang muling i-verify.

（2）Materyal at Tigas

materyal	Numero ng modelo	Katigasan ng ibabaw (HRC)	Core hardness (HRC)	Mga opsyon sa paggamot sa ibabaw
Carbon steel	10B21	52-58	32-40	Electro-galvanizing (5–8 μm), yellow zinc, mechanical galvanizing, Dacromet coating
Hindi kinakalawang na asero A2	304	45-50	25-30	Natural na kawalang-sigla, electrolytic polishing
Hindi kinakalawang na asero A4	316	45-50	25-30	Orihinal na pagpapatahimik ng kulay

Hex Flange Head Self Tapping Concrete Anchor Bolt

Ang mga pakinabang na dala ng istraktura

Hindi sa pamamagitan ng pagpapalawak ng pipe, ngunit sa pamamagitan ng mga thread na nakakaengganyo sa sarili - Ang structural highlight ng Hex Flange Head Self Tapping Concrete Anchor Bolt. Ang anchor bolt ay mukhang isang napakalaking turnilyo, ngunit ito ay ganap na naiiba mula sa mga ordinaryong expansion bolts.

（1）Built-in na gasket + ngipin

Ang flange ng Hex Flange Head Self Tapping Concrete Anchor Bolt ay isang integral na nabuong gasket at hindi kailanman mawawala. Sa ilalim ng flange, mayroon ding singsing ng maliliit na ngipin. Kapag mahigpit, sila ay tumagos sa bakal na plato o gasket, at hindi maluwag sa panahon ng pagpapatakbo ng makina.

（2）Kasintigas ng kutsilyo ang mga sinulid.

Ang sinulid na bahagi na sumailalim sa pagtigas sa ibabaw ay kasing tigas ng pait. Itulak ito sa butas na naunang na-drill. Ang talim sa may sinulid na gilid ay kakamot sa kongkreto upang likhain ang katugmang panloob na sinulid, at pagkatapos ay mahigpit itong makakapit. Hindi ito lumalawak palabas upang magkahiwalay. Sa halip, umaasa ito sa pagkakabit ng mga sinulid, kaya hindi nito mabitak ang kongkreto.

（3）Buong thread

Mula sa ilalim ng flange hanggang sa dulo, ito ay ganap na sinulid. Kung mas malalim ito ay na-screwed, mas mahaba ang haba ng sinulid na kumagat sa kongkreto, at mas malakas ang pagtaas ng resistensya.

（4）Matulis na patnubay, walang paglihis

Sa dulo ay may maliit na conical tip, na kahawig ng isang pilot drill.Pagkatapos mailagay sa butas, ang matulis na dulo ay pumipindot sa ilalim ng butas, na tinitiyak na ang Hex Flange Head Self Tapping Concrete Anchor Bolt ay patayo sa ibabaw ng dingding at hindi ito tatagilid kapag hinihigpitan.

（5）Suporta para sa paulit-ulit na paggamit

Kung may anumang problema, ang anchor bolt na ito ay maaaring ganap na maalis gamit ang isang wrench, muling iposisyon at pagkatapos ay muling i-install. Ito ay partikular na angkop para sa mga sitwasyon kung saan ang bolt ay kailangang i-disassemble at muling buuin nang maraming beses.

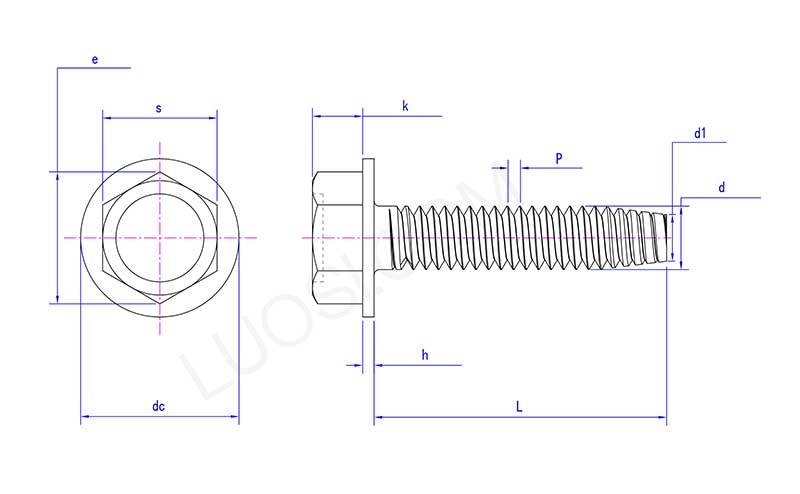

Hex Flange Head Self Tapping Concrete Anchor Bolt

Mon	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
dc max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
