Hexagon Flange Self Cutting Concrete Anchor Bolt

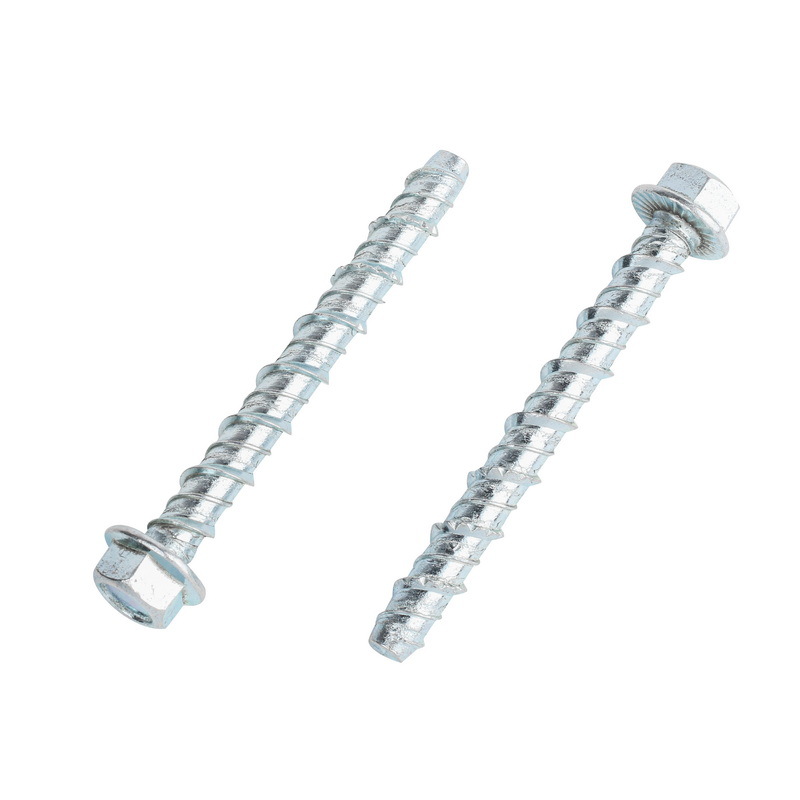

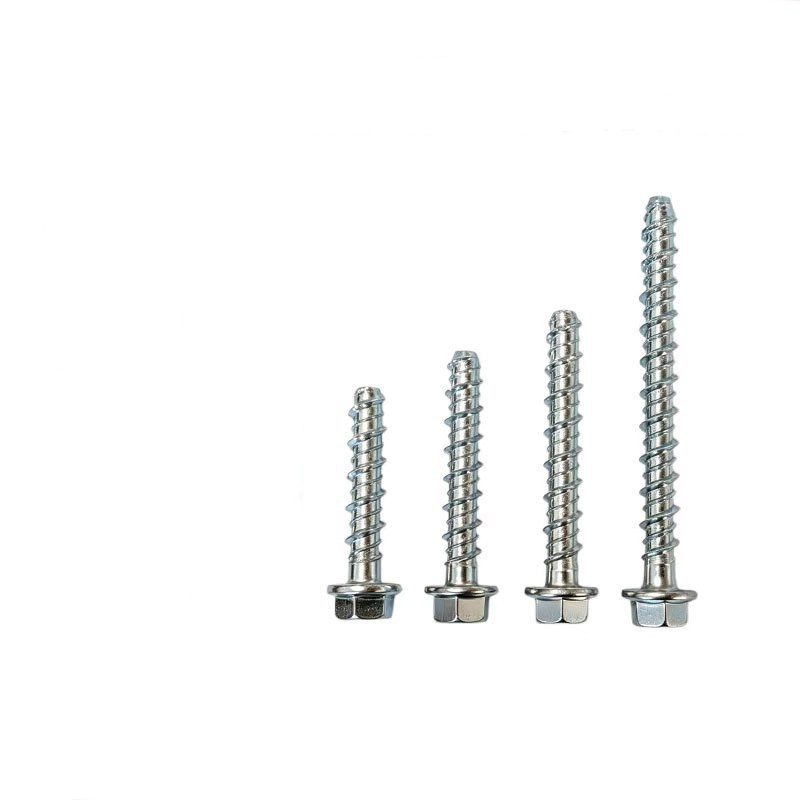

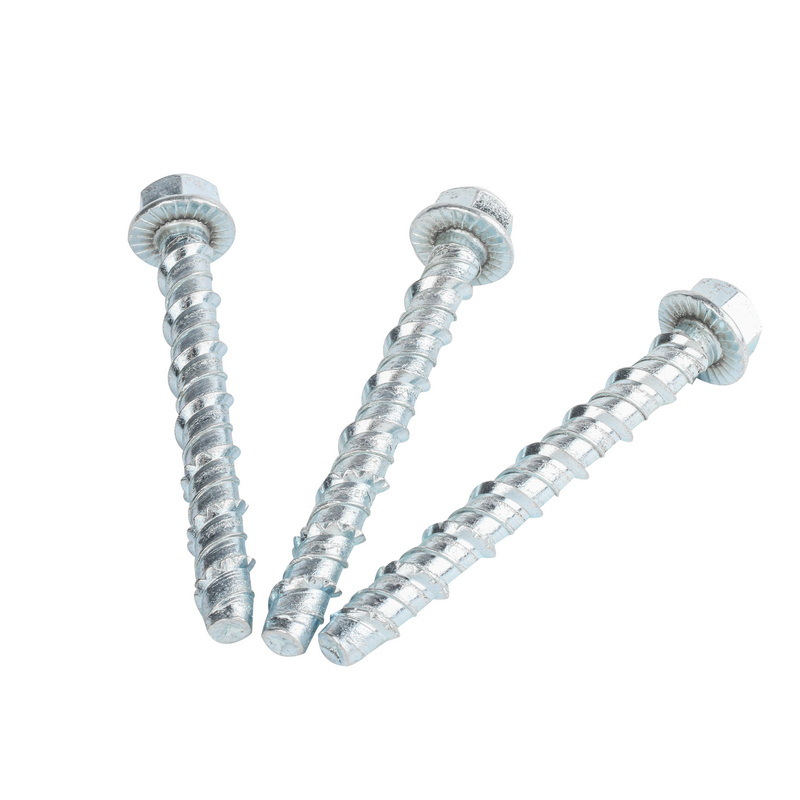

Ang Hexagon Flange Self Cutting Concrete Anchor Bolt mula sa China Xiaoguo® ay binubuo ng limang bahagi: ang head, ang flange, ang shaft, ang self-cutting thread at ang tail guide section.

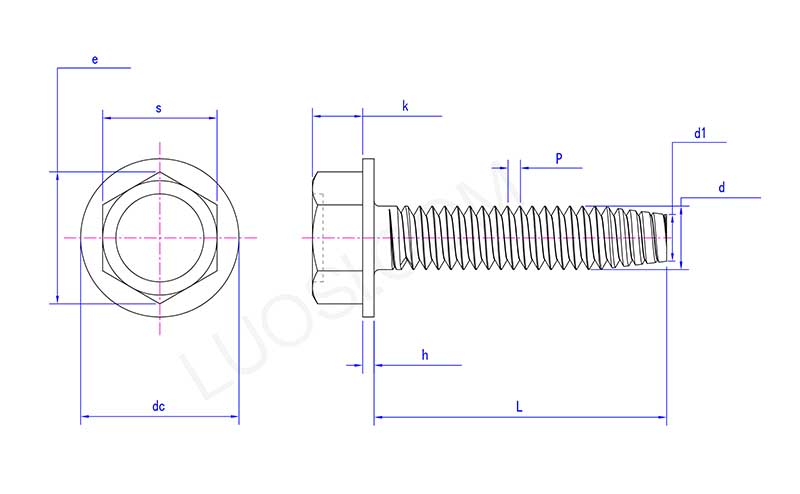

1.Hex Flange Head

Ang ulo ay may karaniwang hexagonal na hugis, at ang lapad ng magkabilang panig ay tumutugma sa DIN hexagonal na mga sukat ng ulo. Sa ibaba ng ulo ay isang integral na nabuong flange disc.

Function:

Available ang hexagonal head adapter na karaniwang socket wrench o impact wrench, na ginagawang simple ang pag-install.

Ang flange ay nagdaragdag sa lugar ng pakikipag-ugnay sa nakapirming bahagi, na pumipigil sa pag-compress ng mga malambot na materyales.

Ang ilalim ng flange ay nilagyan ng radial serrations, na pumipigil sa pag-loosening dahil sa panginginig ng boses pagkatapos masikip.

2. Ang seksyon ng baras at ang sinulid na seksyon ng paglipat

Rod transition: May maikling light rod (mga 2–3 mm) sa ibaba ng connecting flange. Pinipigilan nito ang ugat ng thread mula sa pagiging sobrang puro at nagbibigay din ng makinis na ibabaw ng tindig para sa flange.

3. Self‑cutting / Pag-tap sa Thread

Karaniwang panukat na thread, na may anggulo ng profile ng ngipin na 60°, matatalas na ngipin at may cutting edge.

Asymmetrical ang thread. Ang harap na bahagi ng pasulong na bahagi ay mas matarik habang ang likurang bahagi ay mas banayad, na kaaya-aya sa pagputol sa substrate.

4.Seksyon ng paggabay sa buntot

Gabayan ang Hexagon Flange Self Cutting Concrete Anchor Bolt sa drilled hole upang maiwasan ang anumang paglihis sa panahon ng paunang pagdikit ng mga thread.

Hexagon Flange Self Cutting Concrete Anchor Bolt VS Traditional expansion anchor bolts

Isinasaalang-alang ang maraming aspeto at gumawa ng komprehensibong paghahambing sa pagitan ng Hexagon Flange Self Cutting Concrete Anchor Bolt at Traditional expansion anchor bolts.

1. Isang direktang paghahambing ang ginawa sa mga tuntunin ng mga hakbang sa pag-install, mga kinakailangan sa substrate, kapasidad na nagdadala ng pag-load, at kakayahang ma-disassemble, atbp.

Paghahambing ng proyekto Hexagon Flange Self Cutting Concrete Anchor Bolt Tradisyunal na expansion anchor bolts

Mga hakbang sa pag-install ① Pagbabarena → ② Paglilinis ng butas → ③ Pagpasok ① Pagbabarena → ② Paglilinis ng butas → ③ Pagpasok ng expansion tube → ④ Pagkatok sa cone head → ⑤ Paghigpit ng nut

Mga tool sa pag-install Impact drill + socket wrench / impact wrench Impact drill + martilyo + wrench

Kailangan bang mag-strike? Hindi kailangan. Kinakailangan

Mga Kinakailangan sa Margin/Spacing Maliit Malaki

Panganib sa base material Walang expansion stress, hindi nagiging sanhi ng pag-crack ng kongkreto Ang sobrang expansion stress ay maaaring humantong sa pag-crack ng kongkreto

Ito ba ay gagana kaagad pagkatapos ng pag-install? Oo Oo

2. Paghahambing ng oras ng pag-install (operasyon ng isang tao, solong anchor bolt)

Hexagon Flange Self Cutting Concrete Anchor Bolt: Humigit-kumulang 40 hanggang 60 segundo (pagbabarena + paglilinis + pagpasok)

Tradisyunal na expansion anchor bolts: Humigit-kumulang 90 - 120 segundo (pagbabarena + paglilinis + pagpasok + pag-tap + paghihigpit)

3.Muling trabaho at mga gastos sa pagkumpuni

Hexagon Flange Self Cutting Concrete Anchor Bolt：Sa panahon ng pag-install, madaling makontrol ng torque wrench ang torque at hindi mabibiyak ang kongkreto.

Tradisyunal na expansion anchor bolts：Sa panahon ng proseso ng pag-install, inilapat ang labis na puwersa, na nagiging sanhi ng pag-crack ng kongkreto. Kinakailangan na alisin ang lumang bahagi at mag-drill ng isang bagong butas, na nakakaubos ng oras at maaari ring makaapekto sa hitsura.
