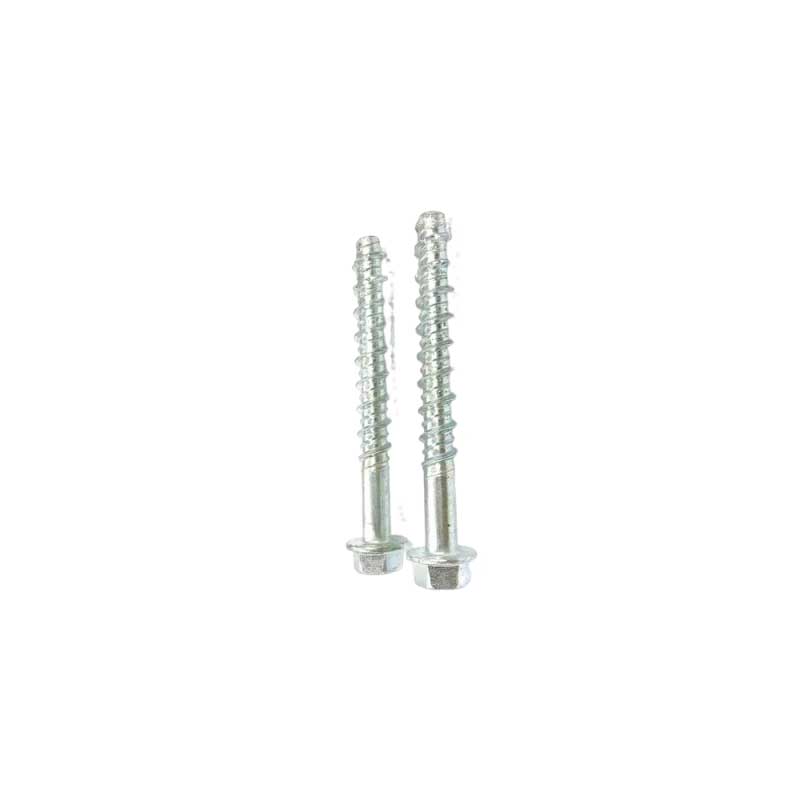

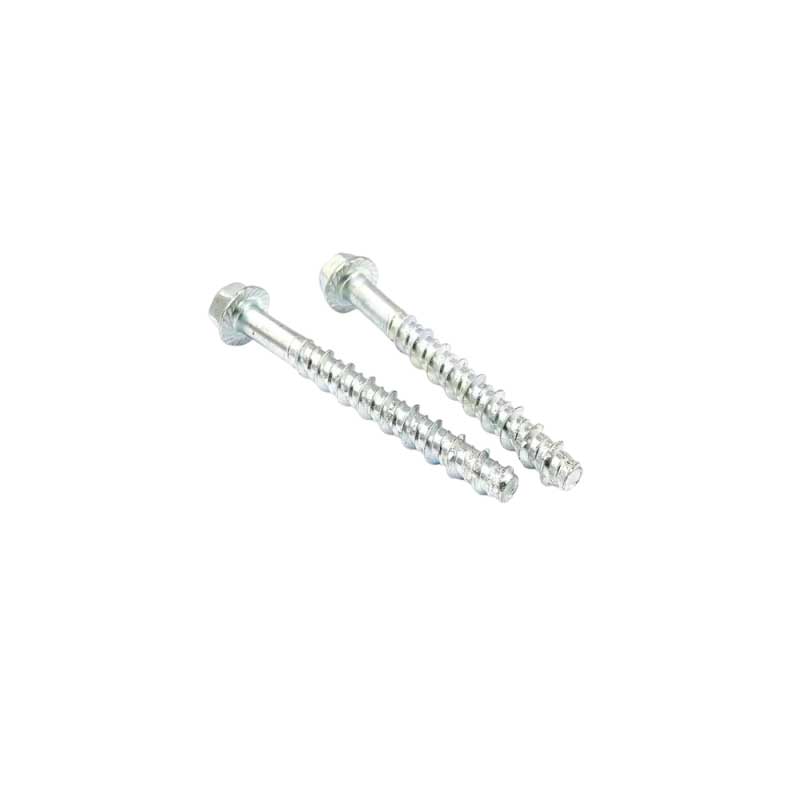

Hexagon Flange Self Tapping Concrete Anchor Bolt

Ang Xiaoguo Factory ay may mga taon ng karanasan sa export trade. Ang Hexagon Flange Self Tapping Concrete Anchor Bolt na ito ay sumasaklaw sa mga sukat mula M6 hanggang M16. Sa panahon ng pagtatayo, dapat na kontrolin ang makatwirang tightening torque upang maiwasan ang pagtanggal ng mga thread at pagkasira ng base material. Ang mga materyales na carbon at hindi kinakalawang na asero ay umaangkop sa iba't ibang mga kondisyon ng temperatura, na tinitiyak ang isang secure at maaasahang pag-install.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang sumusunod ay isang panimula sa mga mekanikal na katangian at mga parameter ng pag-install ng Hexagon Flange Self Tapping Concrete Anchor Bolt mula sa China Xiaoguo®.

1. Inirerekomendang mga parameter ng pag-install

Nominal na diameter	diameter ng drill bit (mm)	Lalim ng pagbabarena (mm)	Minimum na kapal ng substrate (mm)	Minimum na clearance (mm)	Minimum na espasyo (mm)	metalikang kuwintas ng pag-install (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

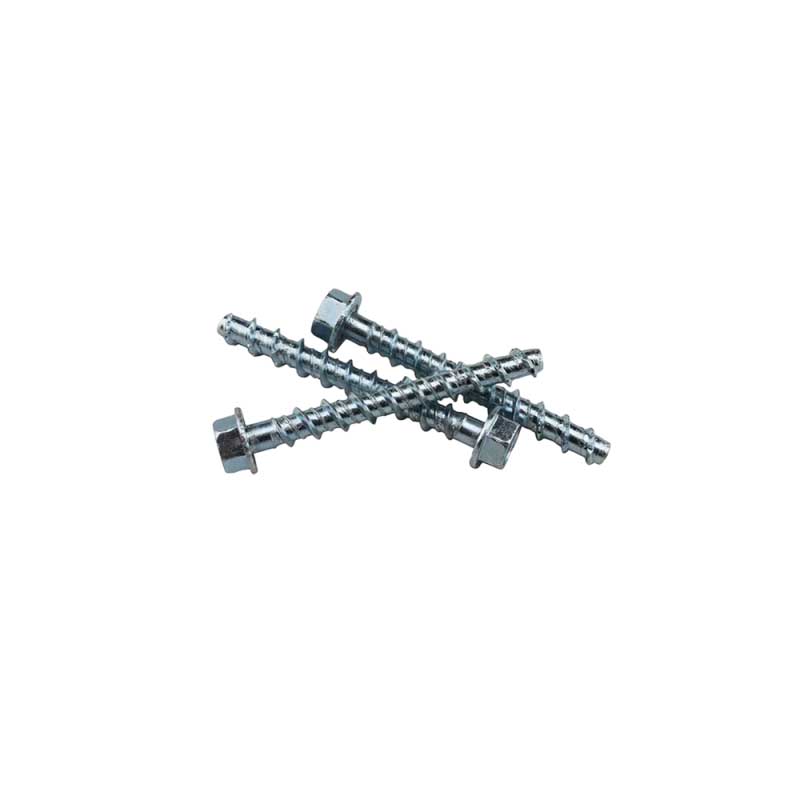

Hexagon Flange Self Tapping Concrete Anchor Bolt

Paraan ng pagbabarena: Gumamit ng hammer drill kasabay ng isang hard alloy drill bit.

Mga kinakailangan sa paglilinis: Gumamit ng air pump o vacuum cleaner para humihip ng hindi bababa sa 4 na beses. Dapat ay walang nakikitang alikabok sa loob ng butas.

Mga tool sa pag-install: Impact wrench o torque wrench, na may hexagonal socket.

2.Installation metalikang kuwintas at apreta kinakailangan

Ang metalikang kuwintas ng pag-install ay dapat na panatilihin sa loob ng inirekumendang hanay. Ang hindi sapat na metalikang kuwintas ay hahantong sa hindi sapat na pag-angkla; ang sobrang torque ay maaaring magdulot ng pagkadulas ng sinulid o lokal na pinsala sa kongkreto.

Pagkatapos ng pag-install, ang ilalim na ibabaw ng flange head ay dapat na malapit na makipag-ugnayan sa nakapirming bahagi, at ang Hexagon Flange Self Tapping Concrete Anchor Bolt ay hindi dapat iikot sa pamamagitan ng kamay.

3.Mga limitasyon sa kapaligiran at temperatura

Naaangkop na temperatura sa kapaligiran: Carbon steel, electro-galvanized coating: -40°C hanggang +80°C

Ang hindi kinakalawang na asero ay maaaring makatiis ng bahagyang mas mataas na temperatura hanggang sa ≤ 120°C.

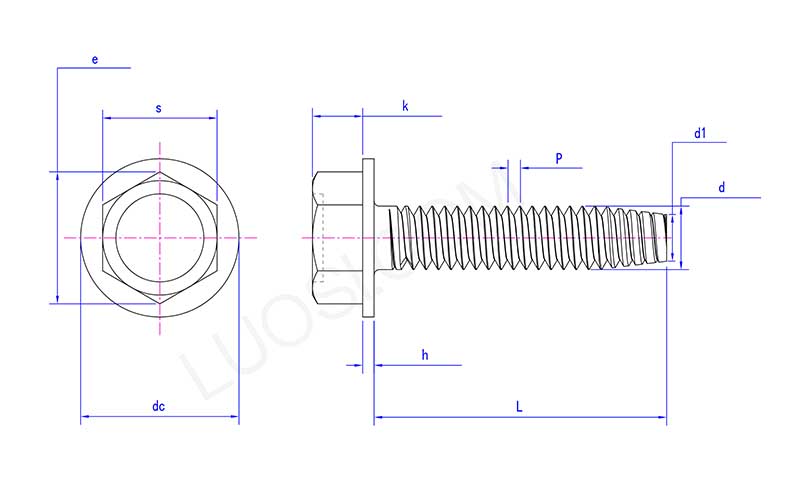

Hexagon Flange Self Tapping Concrete Anchor Bolt

Mon	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
dc max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078

Mga Karaniwang Error at Solusyon

Ang mga sumusunod ay ang 4 na pinakakaraniwang pagkakamali na malamang na mangyari kapag nag-i-install ng Hexagon Flange Self Tapping Concrete Anchor Bolt , kasama ang mga kaukulang solusyon.

1. Mali ang diameter ng drill bit.

Pagganap: Isang drill bit na 1-2 mm na mas malaki sa diameter kaysa sa anchor bolt na ginamit. Matapos i-screw ang anchor bolt, lumuwag ito.

Dahilan: Masyadong malaki ang butas, at hindi maabot ng sinulid ang panloob na dingding ng butas, na nagreresulta sa walang epektibong pakikipag-ugnayan.

Tamang diskarte: Gumamit ng drill bit na may parehong nominal na diameter gaya ng anchor bolt.

2.Hindi sapat na paglilinis ng butas o hindi kumpletong paglilinis ng butas

Pagganap: Malaki ang pagkakaiba ng resistensya kapag pumapasok.

Dahilan: Naiipon ang alikabok sa loob ng butas, na pumipigil sa thread mula sa pagsali.

Ang tamang pamamaraan: Pagkatapos ng pagbabarena, bumuga ng hangin nang hindi bababa sa 4 na beses hanggang sa maalis na ng halatang alikabok ang tinatangay na hangin. Bilang kahalili, maaari kang gumamit ng vacuum cleaner.

3.Ang lalim ng pagbabarena ay hindi sapat.

Pagganap: Ang anchor bolt ay ganap na hinigpitan, ngunit ang flange ay hindi pa nakakaugnay sa nakapirming bahagi.

Dahilan: Hindi sapat ang lalim ng butas.

Ang tamang diskarte: Ang lalim ng butas ay dapat na 5-10 mm na mas malaki kaysa sa epektibong lalim ng pagkakabit ng anchor bolt.

4.Itagilid kapag humihigpit

Pagganap: Ang Hexagon Flange Self Tapping Concrete Anchor Bolt ay nagiging skewed pagkatapos ma-screw in.

Dahilan: Ang drill bit ay hindi patayo, o ang anggulo ng wrench na ginamit sa panahon ng pagpapasok ay hindi tama.

Ang tamang diskarte: Panatilihing patayo ang electric drill sa substrate sa panahon ng pagbabarena; sa una, hawakan ang anchor bolt gamit ang iyong kamay kapag ini-screwing ito.
