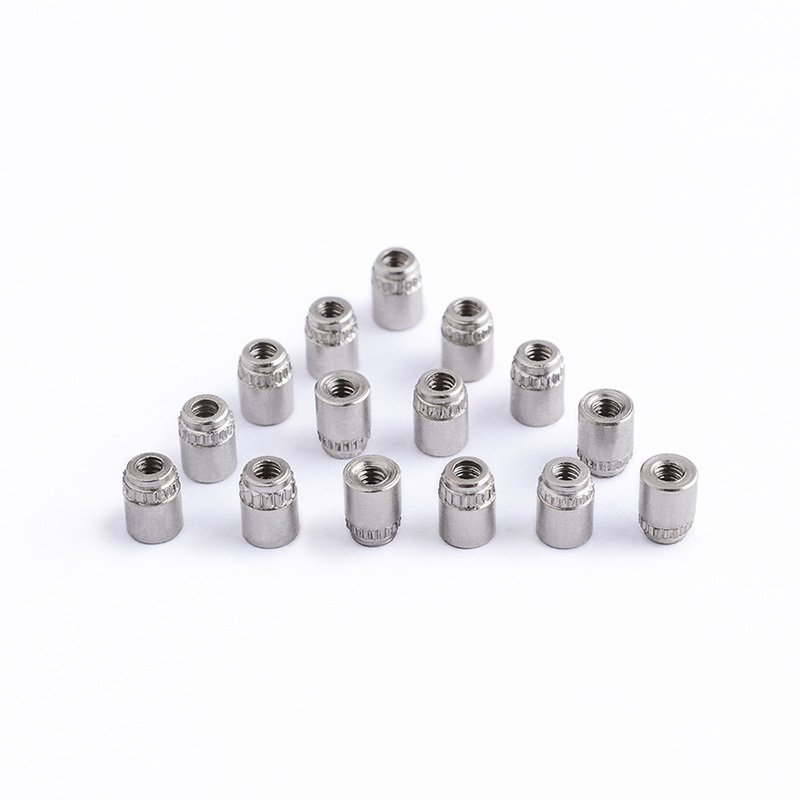

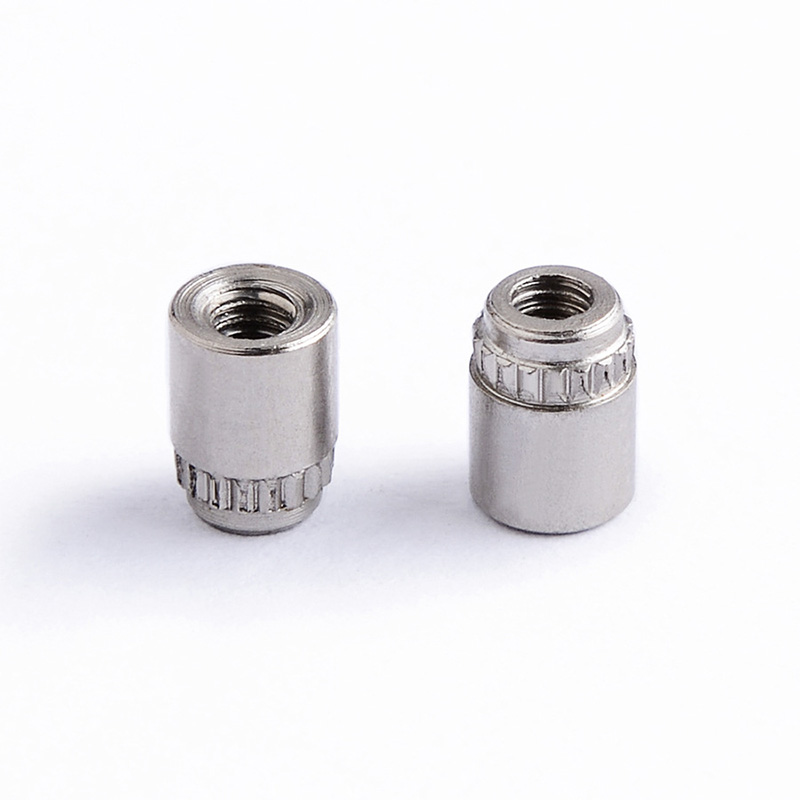

UN Riveted Stud para sa PCB Board

Ang mga UN riveted stud para sa PCB board ay karaniwang ginawa mula sa mahusay na mga haluang metal na bakal, tulad ng low-carbon o hindi kinakalawang na asero, o aluminyo. Mayroon silang solidong lakas ng mekanikal at hawakan nang maayos sa paglipas ng panahon.

Nag -aalok ang mga bakal na pinaka -makunat at paggugupit na lakas. Ang mga aluminyo, sa kabilang banda, ay nagsasagawa ng kuryente nang maayos at magaan.

Ang metal na napili para sa mga stud na ito ay nangangahulugang maaari silang hawakan ang mabibigat na mekanikal na naglo -load, stress mula sa pag -init at paglamig na mga siklo, at manatiling malakas sa buong oras na ginagamit ang produkto.

Mga Pamantayan

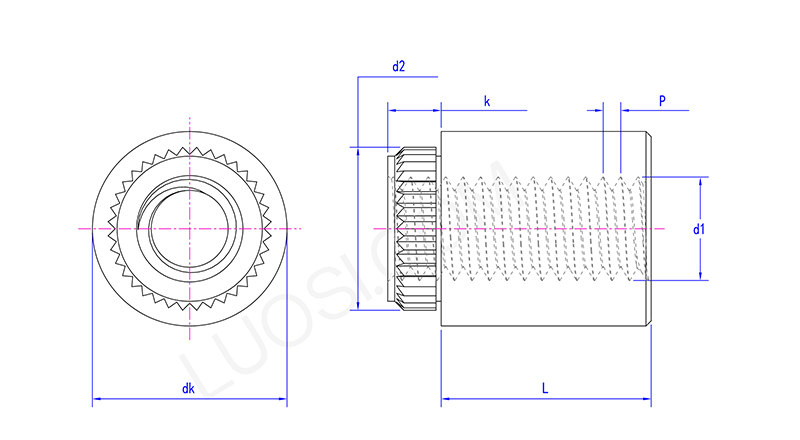

Ang UN Riveted Stud para sa PCB Board ay isang permanenteng at mataas na lakas na fastener na ginamit upang magbigay ng isang maaasahang panlabas na threaded fixation point sa mga nakalimbag na circuit board (PCB). Dito, ang "un" ay karaniwang kumakatawan sa "pantay na pambansang pamantayan", na tumutukoy sa pamantayang uri ng tornilyo na tinaglay nito (tulad ng UNC o UNF), na nagsisiguro sa pagiging tugma nito sa iba't ibang karaniwang mga mani.

Ang proseso ng pag -install ay mabilis at mahusay. Ipasok ang stud sa pre-drilled hole sa PCB board. Pagkatapos, gumamit ng isang dedikadong tool ng riveting upang mabawasan ang patag na dulo ng stud, na nagiging sanhi ng pagpapalawak nito sa labas at mahigpit na pagkakahawak sa pagitan ng ulo ng rivet at ang balikat o flange ng stud, sa gayon ay bumubuo ng isang malakas at koneksyon na lumalaban sa panginginig ng boses nang hindi nangangailangan ng hinang.

Ang pamamaraang ito ay partikular na angkop para sa mga sitwasyon na nangangailangan ng nakatagong malaking mekanikal na stress, kailangang sumailalim sa maraming mga operasyon ng plug-in, o kung saan ang init na nabuo ng hinang ay maaaring makapinsala sa mga sensitibong sangkap.

Pag -install

Ang mga UN riveted stud para sa PCB board ay inilalagay sa paggamit ng isang malamig na bumubuo o riveting na pamamaraan.

Dinikit mo ang stud sa pamamagitan ng isang pre-drilled hole sa PCB. Pagkatapos ang isang espesyal na tool ng riveting ay yumuko sa shank ng stud laban sa isang mamatay sa ilalim ng board, na lumilikha ng isang permanenteng, flared lock na humahawak nito sa lugar.

Ang malamig na pamamaraan ng pagproseso ay bumubuo ng mas kaunting init at hindi masisira ang PCB nakalamina o circuitry. Kapag na-install nang tama, ang mga stud ay nagbibigay ng isang malakas at pag-aayos ng lumalaban sa panginginig ng boses nang hindi ikompromiso ang istraktura ng circuit board.
