Circlip Round Wire Snap Rings

Ang sumusunod ay isang panimula sa prinsipyo ng pagtatrabaho ng Circlip Round Wire Snap Rings.

1. Structural Foundation

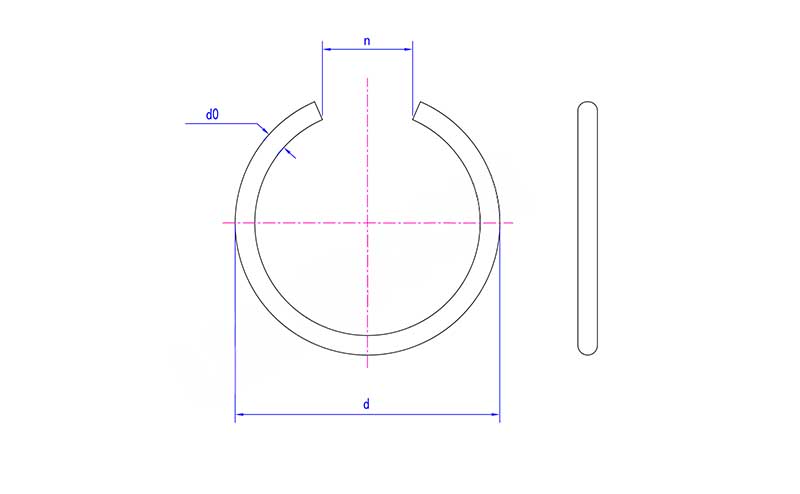

Ang Circlip Round Wire Snap Rings ay nabuo sa pamamagitan ng pag-ikot ng isang round-section spring steel wire sa isang pabilog na singsing na may butas.

Sa libreng estado, ang panlabas na diameter nito ay bahagyang mas malaki kaysa sa diameter ng target na butas sa pag-install. Dahil ang cross-section ay pabilog, ang buong singsing ay walang matalim na mga gilid, at sa gayon ay hindi makakamot sa butas na dingding o mga bahagi ng isinangkot sa panahon ng pag-install o paggamit.

2.Proseso ng pag-install

I-compress

Gamitin ang socket jaw pliers para hawakan ang magkabilang dulo ng siwang, at lagyan ng puwersa para pisilin ang pliers. Sa puntong ito, ang Circlip Round Wire Snap Rings ay radially compressed, ang panlabas na diameter nito ay nagiging mas maliit, at ito ay nagiging circular ring na mas maliit kaysa sa installation hole diameter.

Ipasok sa butas

Sa naka-compress na estado, ipasok ang retaining ring sa kabuuan sa butas at itulak ito sa pre-machined circular groove na posisyon.

Palayain

Bitawan ang locking clamp. Nawawala ng retaining ring ang external force constraint at, umaasa sa nakaimbak nitong nababanat na potensyal na enerhiya, lumalawak palabas.

Dahil ang panlabas na diameter sa libreng estado ay mas malaki kaysa sa diameter ng butas, ang retaining ring ay mahigpit na magkasya sa ilalim ng uka at hindi maaaring bunutin mula sa butas.

Pagkumpleto ng pagpoposisyon

Matapos maipasok ang retaining ring sa uka, ang isang makinis na annular step surface ay nabuo sa loob ng butas. Ang bahaging ipoposisyon ay dapat na malapit na nakakabit sa hakbang na ito, sa gayon ay limitado sa isang tiyak na posisyon ng ehe sa loob ng butas at hindi maka-slide palabas.

3.Pagbagsak ng pangunahing prinsipyo sa pagtatrabaho

Libreng estado: Outer diameter > Hole diameter, hindi maaaring direktang ipasok sa butas

Naka-compress na estado: Outer diameter < Hole diameter (gamit ang elastic deformation), ang locking spring ay nalalapat nang puwersa, ang diameter ay bumababa

Ipasok sa puwang: Panatilihin ang naka-compress na estado, at ipadala sa posisyon ng uka

Pagkatapos palabasin, gumaganang estado: Bumabawi ang panlabas na diameter > Hole diameter (limitado ng groove wall), ang elastic restoring force ay nagiging radial pressure, na nagiging sanhi ng Circlip Round Wire Snap Rings na malapit na dumikit sa ilalim ng groove
