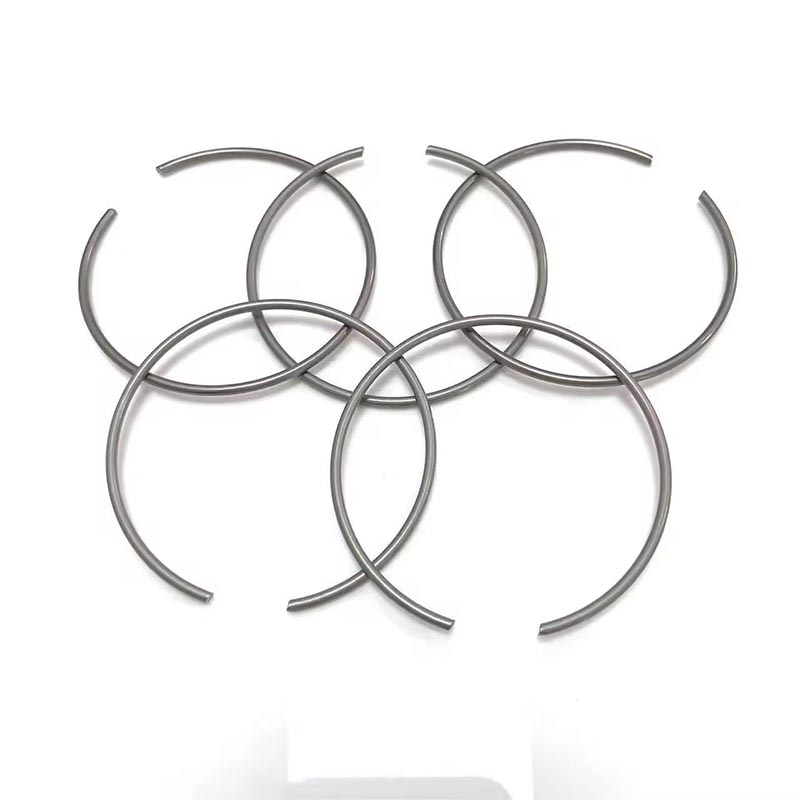

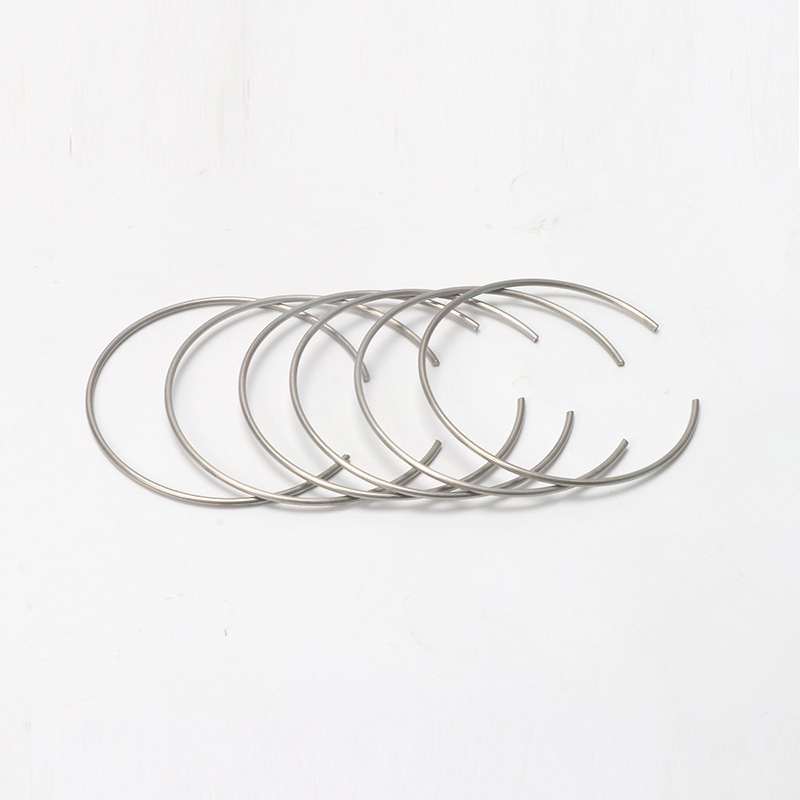

Round Wire C Clips Panloob na Snap Ring

Ang Round Wire C Clips Internal Snap Ring na ginawa ng pabrika ng Xiaoguo® ay madaling i-install at alisin, nang walang kumplikadong mga pamamaraan. Ang mga ito ay lubos na angkop para sa malakihang pagpupulong, pagpapahusay ng kahusayan sa trabaho at pagtitipid ng mga gastos.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ito ang tagubilin sa pag-install para sa Round Wire C Clips Internal Snap Rings na aming na-summarized. Ito ay nilayon para sanggunian ng mga engineering technician at on-site operator.

1.Inspeksyon bago ang pag-install

Ang Round Wire C Clips Internal Snap Rings ay dapat na naka-install sa pre-machined circular groove sa loob ng butas. Direktang tinutukoy ng laki ng uka ang kapasidad ng axial bearing at buhay ng serbisyo ng clamping ring.

Ang mga gilid ng uka ay dapat na chamfered o bilugan, at ang lalim, lapad at ibabang sulok na radius ng uka ay dapat sumunod sa mga pamantayan.

2. Piliin ang tamang tool

Dapat gamitin ang Internal Circlip Pliers.

Ang diameter ng mga panga ay dapat tumugma sa butas ng circlip, at ang mga panga ay dapat magkasya nang mahigpit nang hindi masyadong maluwag o masyadong masikip.

3. Detalyadong mga tagubilin sa pag-install

Magsuot ng salaming pangkaligtasan.

Itulak ang mga dulo ng plier hanggang sa dalawang butas ng tainga ng singsing. Siguraduhin na sila ay nakaupo nang maayos upang hindi sila madulas.

Pisilin ang mga hawakan upang i-compress ang singsing hanggang sa mas maliit ang panlabas na diameter nito kaysa sa butas.

Panatilihin itong pisilin. I-slide ang singsing sa butas at dalhin ito pababa sa uka. Gawin ito nang malumanay para hindi tumagilid o matanggal ang singsing.

Dahan-dahang bitawan ang hawakan ng clamp, na nagpapahintulot sa snap ring na natural na bumukas sa loob ng uka.

Alisin ang locking pliers at siyasatin ang kalidad ng pag-install ng Round Wire C Clips Internal Snap Rings.

< style="text-align:center;">

Mga Tala para sa Atensyon

1. Palaging magsuot ng mga salamin sa mata.

Ang Round Wire C Clips Internal Snap Rings ay maaaring lumipad palabas nang napakabilis nang ilang metro.

2.Huwag gamitin ang mga baluktot na clamp.

Kung ang clamp ay baluktot, may labis na malaki o maliit na butas, o may halatang dents, dapat itong itapon at palitan ng bago.

3. Bigyang-pansin ang direksyon ng pag-install

Ang ilang mga clamp na hugis C ay may matulis na mga gilid at makinis na mga gilid. Ang matalim na mga gilid ay dapat nakaharap sa direksyon kung saan inilalapat ang axial thrust, habang ang makinis na mga gilid ay dapat nakaharap sa ilalim ng butas. Dapat kumpirmahin ang direksyon bago i-install.

4. Linisin ang uka bago i-install

Pipigilan ng langis, iron filing at kalawang ang snap ring mula sa ganap na pagpasok sa uka

5. Kumpirmahin na ang laki ng aperture ay tumutugma sa mga sukat ng uka.

6.Gamitin ang tamang uri ng plays

Ang Round Wire C Clips Internal Snap Rings para sa mga butas ay dapat higpitan gamit ang hole retaining ring plier; walang ibang kasangkapan ang dapat gamitin bilang kapalit.

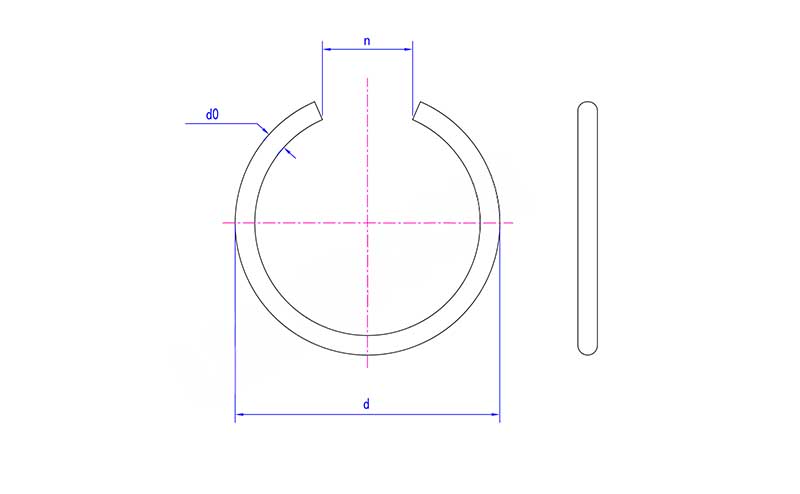

Round Wire C Clips Internal Snap Rings

Mon	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
