Round Wire Snap Rings Shafts

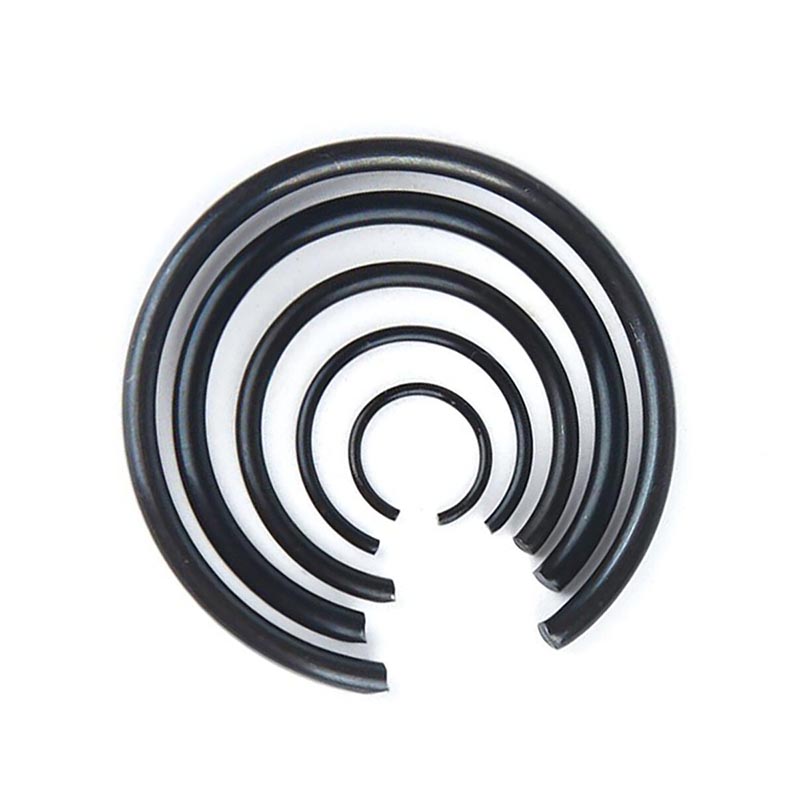

Ang Round Wire Snap Rings Shafts ay isang uri ng axial positioning fastener na may simpleng istraktura, mura at madaling pag-install. Ang mga ito ay ginawa sa pamamagitan ng paikot-ikot at pagputol ng round-section spring steel wires, at ang kanilang hugis ay isang hugis-C na singsing na may pambungad. Sa pamamagitan ng paggamit ng kanilang sariling elasticity, maaari silang magkasya sa mga semi-circular grooves sa shaft upang bumuo ng isang "balikat" upang ayusin ang mga bahagi tulad ng mga bearings at gears, na pumipigil sa mga ito mula sa paglipat ng axially sa baras.

Pangunahing istraktura at prinsipyo ng pag-install

Sa pamamagitan ng pag-asa sa elastic deformation, ang Round Wire Snap Rings Shafts na may panlabas na diameter na mas malaki kaysa sa shaft diameter ay lalawak kapag naka-install, na umaangkop sa semi-circular groove sa itaas na bahagi ng shaft, at ganap na rebound sa ilalim ng groove pagkatapos ng paglabas upang makamit ang fixation.

Uri ng pagbubukas

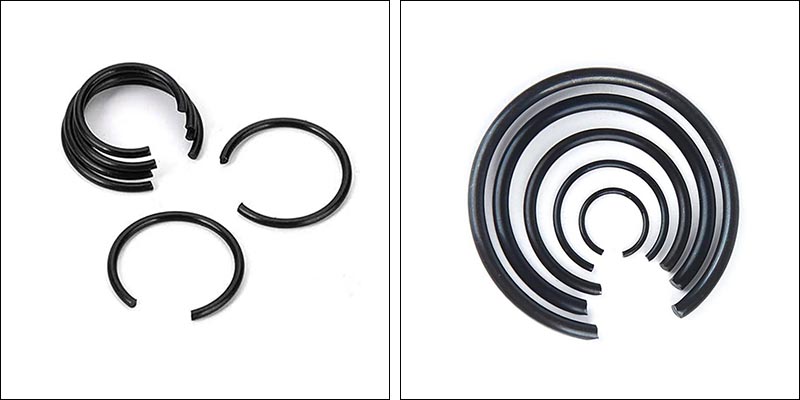

Ito ay nahahati sa dalawang uri: ang isa ay may butas ng tooling (na maaaring tipunin at i-disassemble gamit ang isang locking pliers) at ang isa ay walang butas (upang mapadali ang pag-install, ang isang tiyak na anggulo ng pagputol ng clamping ay karaniwang naiwan sa dulo).

Cross-sectional na hugis

Ang paggamit ng Round Wire ay lubos na naiiba sa Square/Rectangular Section retaining rings na nabuo sa pamamagitan ng stamping.

Mga bentahe ng produkto

Isinasaalang-alang ang mga tampok na istruktura ng Round Wire Snap Rings Shafts, ang mga sumusunod na pangunahing bentahe at katangian ay ipinapakita:

Mataas na halaga para sa pera

Ang Round Wire Snap Rings Shafts ay gawa sa steel wire bilang hilaw na materyal, na halos walang gilid o sulok na basura. Iniiwasan nito ang mataas na halaga ng mga amag at isang matipid at mahusay na opsyon.

Madaling pag-install

Ang pag-install at disassembly ay karaniwang maaaring kumpletuhin gamit ang karaniwang locking pliers, na tumutulong upang mapahusay ang kahusayan ng pagpupulong at pagpapanatili.

 Compact na espasyo

Mayroon itong compact na disenyo at hindi kumukuha ng maraming espasyo sa baras o sa loob ng butas. Ginagawa nitong angkop para sa mga masikip na lugar kung saan limitado ang espasyo.

 Mga katangiang nagdadala ng pagkarga

Kung gaano karaming tulak ang kakayanin nito ay kadalasang mas mababa kaysa sa makukuha mo sa mga uri ng pabilog o parihabang cross-section. Kaya mas angkop ito para sa magaan hanggang katamtamang pagkarga.

Pagpili ng materyal

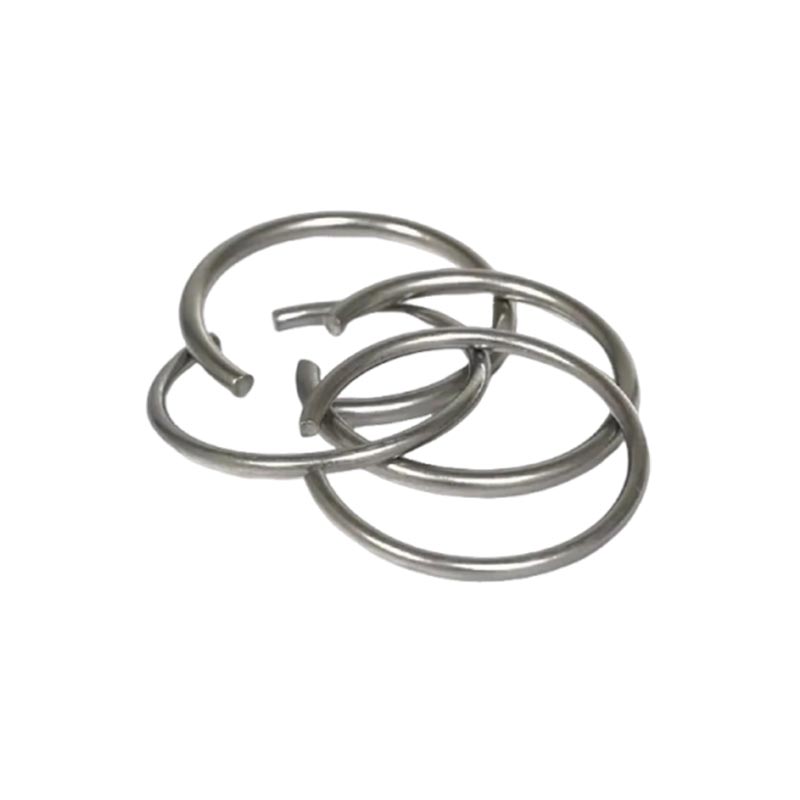

Ang Round Wire Snap Rings Shafts na karaniwang gawa sa spring steel o stainless steel. Maaari ka ring pumili ng mga surface finish tulad ng black oxide o phosphating para mabigyan sila ng proteksyon sa kalawang.

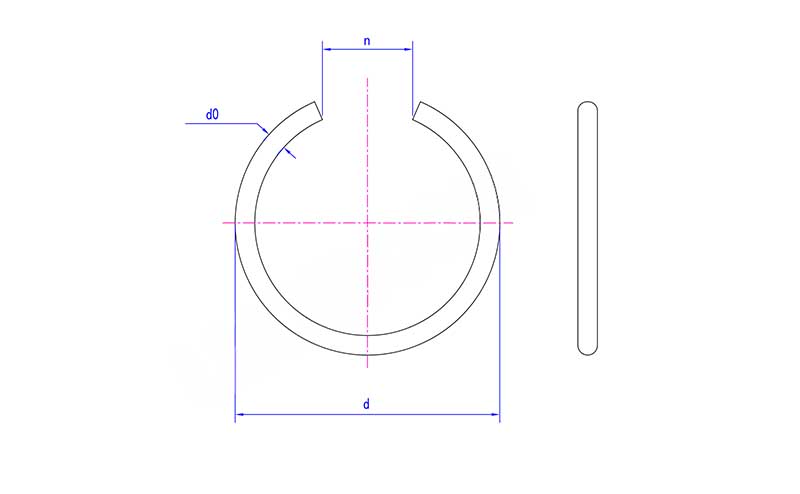

Mon	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
