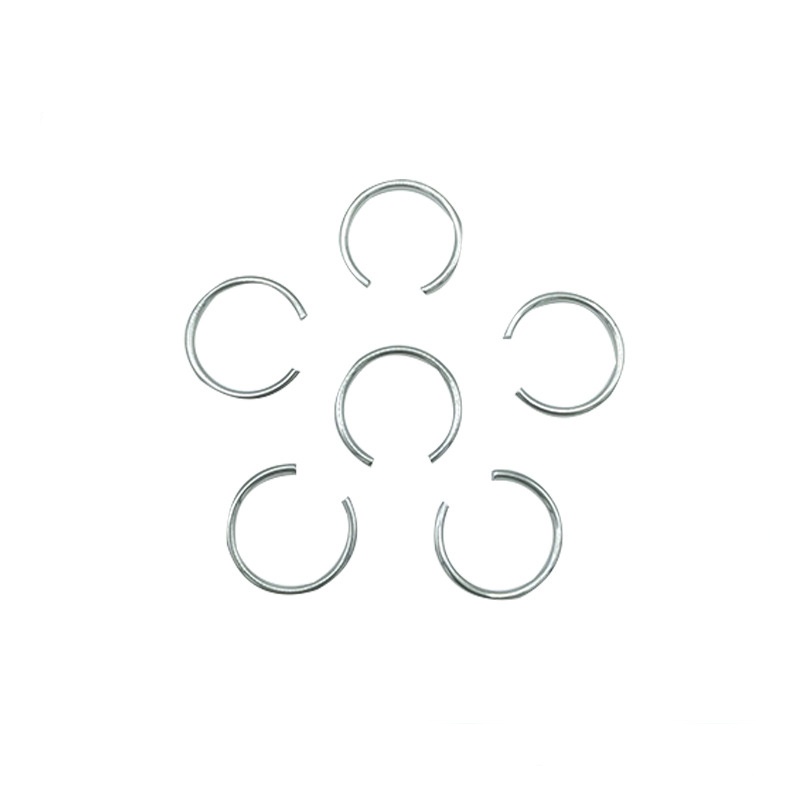

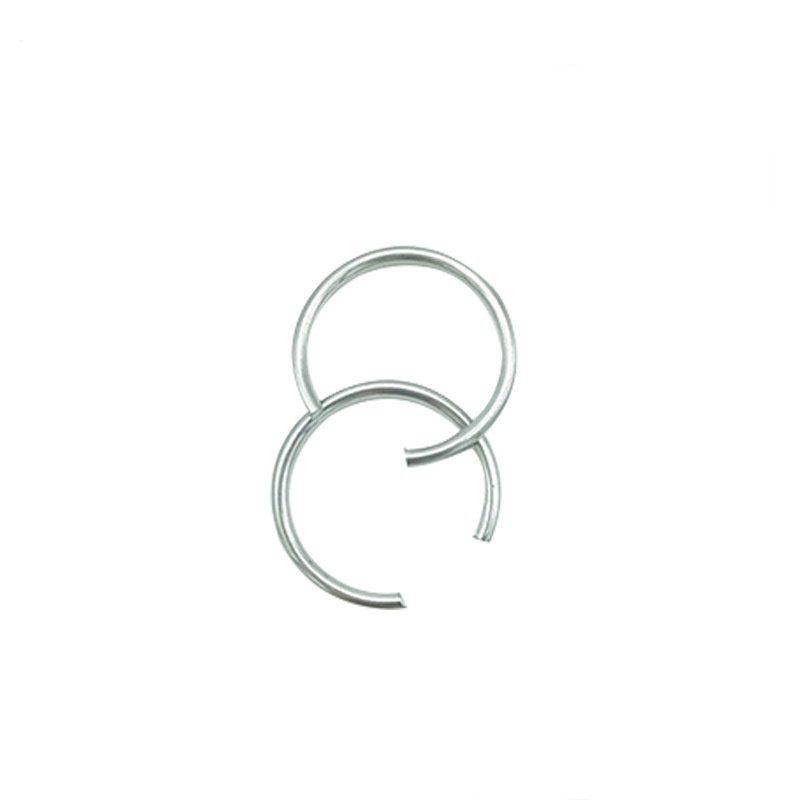

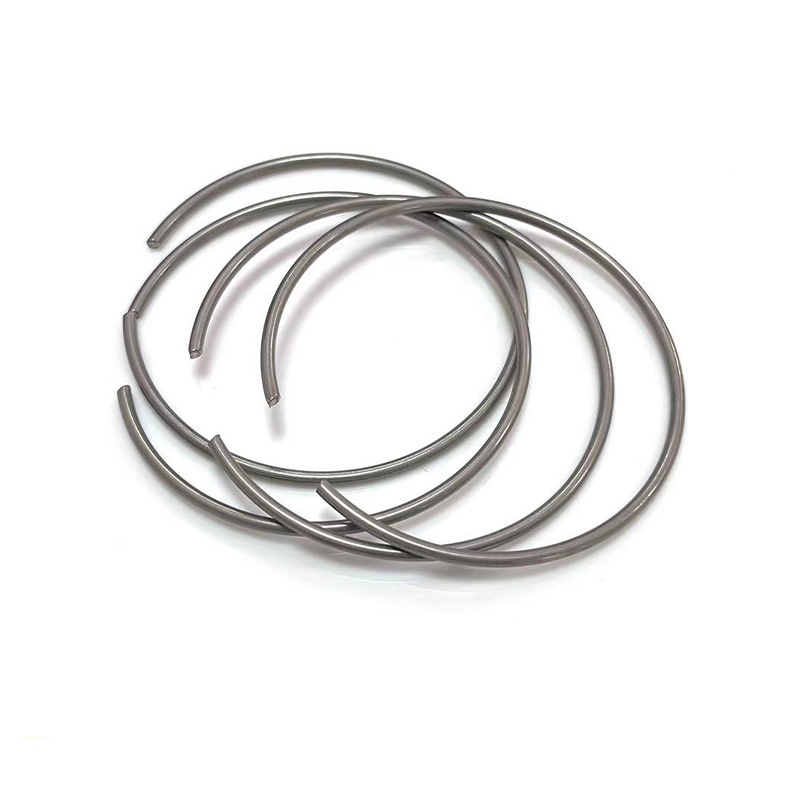

DIN 7993 Panloob na Snap Ring

Ang regularidad ng DIN 7993 Internal Snap Rings ay ibinibigay upang mapadali ang reference ng mga engineering technician. Ang pangunahing punto ay upang pahabain ang buhay ng serbisyo ng produkto at bawasan ang gastos sa pagpapalit.

1. Visual na inspeksyon (na may magnifying glass)

Gumamit ng magnifying glass na may magnification na 10x o mas mataas para siyasatin ang ibabaw ng DIN 7993 Internal Snap Rings. Bigyang-pansin ang mga lugar na may konsentrasyon ng stress. Ang hitsura ng clasp ay dapat na pare-pareho at walang kamali-mali.

Bitak: Pinahihintulutang lalim ng bitak ≤ ​​0.02 mm

Gasgas: Ang matinding gasgas ay inuri bilang hindi kwalipikado.

Kaagnasan: Kung lumilitaw ang pulang kalawang, ito ay nagpapahiwatig na ang anti-corrosion ay nabigo. Ang sangkap ay dapat mapalitan kaagad.

2. Deformation at flatness inspeksyon

I-twist: Ilagay ang DIN 7993 Internal Snap Ring sa patag na ibabaw at tingnan kung may planar warping. Dapat itong patag at walang nakikitang pagpapapangit.

Permanenteng deformation: Nawala ang orihinal na hugis ng clasp.

Spiral distortion: Dulot ng hindi wastong paggamit ng mga tool sa panahon ng pag-install, na nagreresulta sa bagay na makaalis at umiikot sa sarili nitong axis.

3.Elasticity at Tension Inspection

Elastic attenuation/tension loss: Ang DIN 7993 Internal Snap Rings ay nabigong bumulong nang malakas pagkatapos ng compression, o makikita na ito ay nanginginig nang malaki kapag dahan-dahang itinulak gamit ang kamay pagkatapos mailagay sa uka.

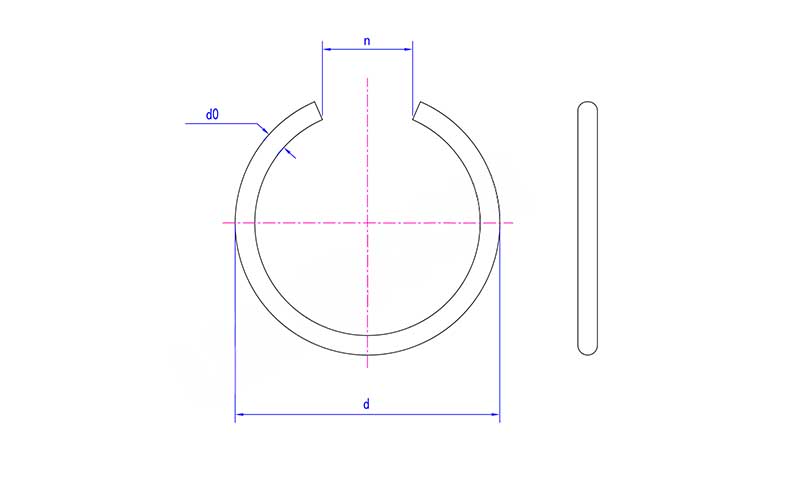

4.Pagsusuri ng sukat

Paglihis ng panlabas na diameter: hanay ng pagpapaubaya ±0.05 mm

Inner diameter deviation: Ang iba't ibang hanay ng detalye ay tumutugma sa iba't ibang hanay ng katigasan.

Clearance opening: Ang axial displacement ay hindi dapat lumampas sa 0.15 mm.

5. Makipagtulungan sa inspeksyon ng mga grooves

Sa bawat pagpapanatili, ang mga uka sa loob ng mga butas ay dapat ding suriin.

Groove wear/extension: Gumamit ng vernier caliper para sukatin ang diameter ng groove at kumpirmahin kung nananatili ito sa loob ng standard tolerance range.

Pagkasira ng gilid ng uka: Siyasatin ang mga dingding sa gilid at mga gilid ng uka. Kung may mga burr, flanges, pagdurog o pagkasira ng chamfering, ang mga kaukulang bahagi ay kailangang ibalik o palitan.

Pinsala sa ilalim ng uka: May mga gasgas, kaagnasan o materyal na akumulasyon sa ilalim ng uka.

Pagbara ng daanan ng langis: May mga dumi o mga dayuhang bagay na nakaharang malapit sa uka.

6. Suriin ang katayuan ng bahagi sa koordinasyon

Ang mga sangkap na nakaposisyon ng mga clamp ay makakaapekto rin sa mga kondisyon ng puwersa ng DIN 7993 Internal Snap Rings.

Surface wear: Ang dulong mukha ng component na nakakadikit sa clamping ring ay nagpapakita ng hindi pantay na pagkasuot, step wear o indentation.

Katugmang dulo ng mukha chamfers/bilog na sulok: Kung ang chamfers o bilog na sulok ay masyadong malaki, ito ay magbabawas sa aktwal na epektibong force-bearing area ng clasp.
