Countersunk External Tooth Serrated Conical Lock Washers

Ang Countersunk External Tooth Serrated Conical Lock Washer ng pabrika ng Xiaoguo® ay may built-in na recessed na hugis. Kapag inilagay mo ang mga ito, umupo sila nang pantay-pantay sa ibabaw o ibaba ng bahagi, kaya ang buong panlabas na mukha ay magiging makinis at patag.

Magpadala ng Inquiry

Paglalarawan ng Produkto

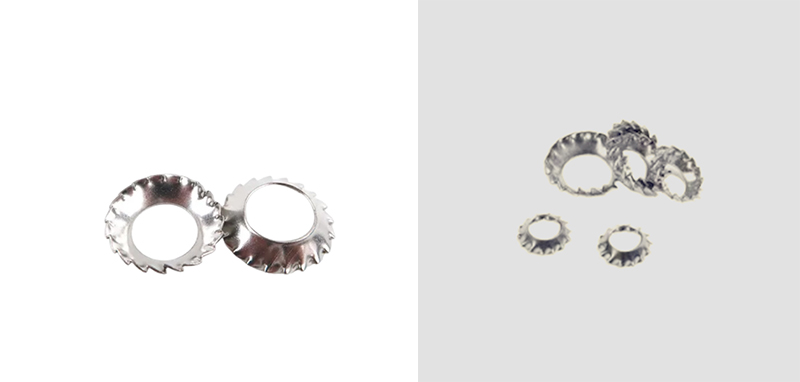

Ang mga Countersunk External Tooth Serrated Conical Lock Washer na ito ay hugis-kono na locking ring na may nakalubog na profile at mga ngipin sa paligid ng panlabas na gilid. Ang lumubog na hugis ay nagbibigay-daan sa kanila na magkasya mismo sa mga recessed mounting hole, kaya ang ulo ng tornilyo ay napupunta sa o sa ibaba ng ibabaw ng bahagi. Kapag hinigpitan mo ang tornilyo, ang bahagi ng kono ay tumutulak pabalik na may matatag na presyon ng tagsibol, at ang mga panlabas na ngipin ay kumagat sa base na materyal. Pinipigilan nitong kumalas ang fastener kapag nag-vibrate o gumagalaw ang mga bagay sa ilalim ng pagkarga.

Gabay sa Pag-install

Narito ang gabay sa pag-install para sa Countersunk External Tooth Serrated Conical Lock Washers. Maaari mo itong gamitin bilang sanggunian para sa iyong operasyon.

（1）Mga Detalye ng Pagpili

Itugma ang kaukulang mga panloob at panlabas na diameter ng Countersunk External Tooth Serrated Conical Lock Washers sa mga detalye ng mga countersunk screws. Ang mga detalye ay dapat na pare-pareho upang maiwasan ang pagiging masyadong malaki o masyadong maliit, na maaaring makaapekto sa fit at anti-loosening effect.

（2）Diresyon ng pag-install (Key point)

Conical convex surface + outer tooth surface na nakaharap sa screw head

Ang flat back surface ay dapat na mahigpit na nakakabit sa workpiece sheet metal surface

Huwag i-install sa baligtad na direksyon. Ang pag-install sa reverse direksyon ay mawawala ang nababanat na pre-tightening at pag-lock ng ibabaw ng ngipin function.

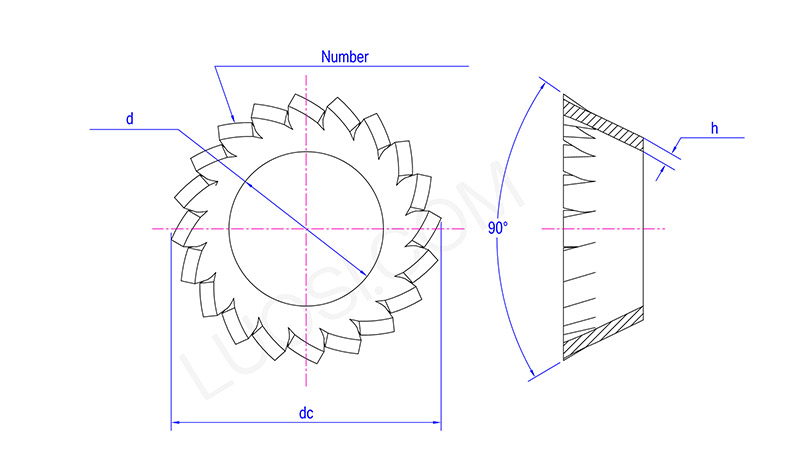

Countersunk External Tooth Serrated Conical Lock Washers

Mon	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Bilang ng Bilang ng ngipin min	10	12	12	14	14	16	18	20	26	28	30

(3) Ihanay nang tama ang washer

I-slip ang Countersunk External Tooth Serrated Conical Lock Washers sa countersunk screw, pagkatapos ay ilagay ang buong set sa mounting hole. Ang panloob na taper ng washer ay ihahanay ang sarili upang magkasya sa anggulo ng ulo ng tornilyo.

(4) Higpitan muna ang kamay

Magsimula sa pamamagitan ng pagpihit ng tornilyo sa pamamagitan ng kamay. Panatilihing nakatapat ito sa washer at tiyaking tuwid ito – walang pagkiling.

(5) Higpitan sa karaniwang torque

Gumamit ng wrench at higpitan ang karaniwang torque spec. Pigain ito nang sapat upang patagin ng kaunti ang kono upang magbigay ito ng kaunting pag-igting sa tagsibol, at hayaang kumagat ang mga panlabas na ngipin sa ibabaw.

(6) Ilang bagay na dapat bantayan

Huwag masyadong higpitan – Manatili sa inirekumendang metalikang kuwintas. Huwag gumamit ng impact wrench para martilyo ito.

Huwag magsalansan ng mga washer – Gumamit lamang ng isa sa bawat turnilyo. Ang pagsasalansan ng mga ito ay lumilikha ng hindi pantay na presyon, binabaluktot ang washer, at pinapatay ang kakayahang mag-lock nito.
