Double End Stud Bolts

Ano ang double ended stud bolt?

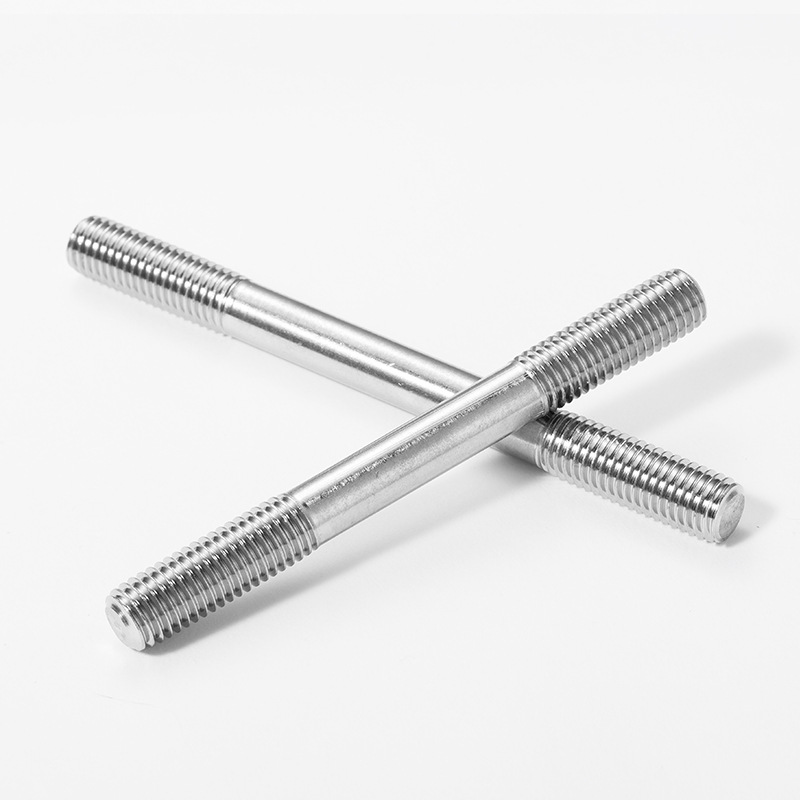

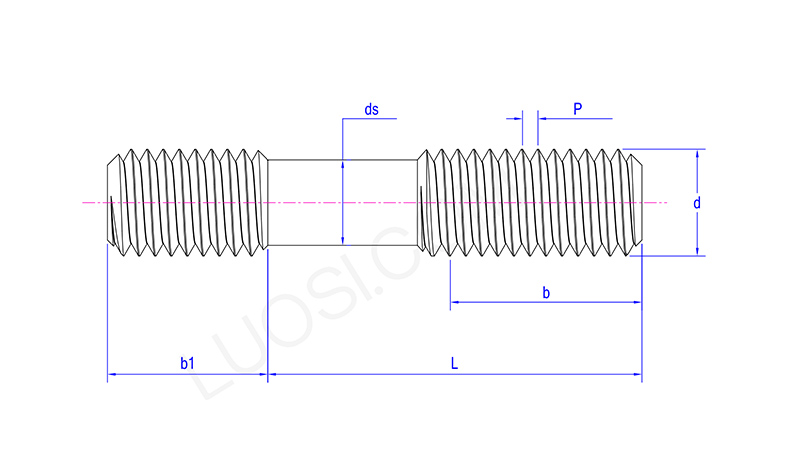

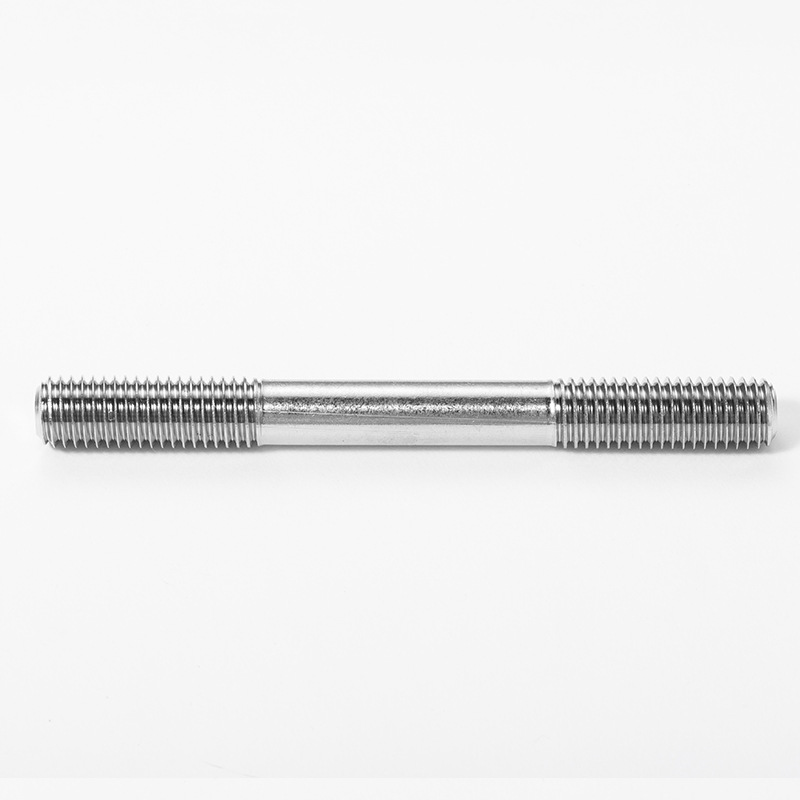

Ang Double End Stud Bolts ay may mga thread sa magkabilang dulo at isang non-threaded na seksyon sa gitna. Ang disenyo na ito ay iba sa mga full-threaded bolts. Ang parehong mga uri ng stud bolts ay gumaganap nang mahusay sa kani-kanilang mga field ng aplikasyon.

Una, kadalasang ginagamit ang mga ito kasama ng dalawang hexagonal nuts (minsan may mga washer) para sa pag-install. Ang isang dulo ay maaaring i-screw sa sinulid na butas ng substrate, at ang kabilang dulo ay nakakonekta nang maayos sa bahagi gamit ang isang nut, na tinitiyak ang isang matatag na pag-aayos at pare-parehong pamamahagi ng stress.

Pangalawa, ang hindi naka-rooved na gitnang bahagi ay nakakatulong na makamit ang tumpak na pagkakahanay sa panahon ng pagpupulong, pag-iwas sa pagkagambala sa pagitan ng mga thread. Kasabay nito, maaari nitong bawasan ang konsentrasyon ng stress, na ginagawang mas matibay ang stud at mas malamang na masira sa ilalim ng mabibigat na karga.

Ano ang mga pangunahing uri ng Double End Stud Bolts?

Hayaan kaming ipakilala sa iyo ang mga pangunahing uri ng Double End Stud Bolts

Ipapaliwanag namin ang mga ito mula sa sumusunod na tatlong aspeto.

（1）Pag-uuri ng mga Istraktura ng Thread

Uri ng Pang-clamping: Ang magkabilang dulo ay may parehong sinulid na haba, at ang gitnang bahagi ay isang payak na pamalo. Kapag ginagamit, ang magkabilang dulo ay hinihigpitan ng mga mani. Ito ang pinakakaraniwang uri.

I-tap ang Uri ng Pagtatapos: Magkaiba ang haba ng dalawang dulo ng thread. Ang mas mahabang dulo ay ginagamit upang i-screw sa blind hole ng component, habang ang mas maikling dulo ay ginagamit para sa pag-install ng nut.

Continuous Thread Stud: Kilala rin bilang "thread rod", nangangahulugan ito na ang buong haba ng rod ay sinulid, nang walang anumang makinis na seksyon. Nag-aalok ito ng maximum na haba para sa sinulid na koneksyon.

Partial Threaded Stud: Isang dulo lang o magkabilang dulo ang may partial thread, na may mas malaking diameter ng makinis na rod na natitira sa gitna.

（2）Pag-uuri ng espesyal na layunin

Square Head Stud: Ang isang dulo ay may parisukat na ulo. Kapag hinihigpitan ang kabilang dulo, ang isang tool ay maaaring gamitin upang hawakan ang parisukat na ulo, na ginagawang maginhawa upang mai-install sa isang nakakulong na espasyo.

Weld Stud: Ang isang dulo ay idinisenyo para sa welding papunta sa metal substrate, habang ang kabilang dulo ay may mga thread para sa pagkonekta ng iba pang mga bahagi.

（3）Pag-uuri ng materyal at grado

B7 stud: Ginawa sa chromium-molybdenum alloy steel, sumasailalim ito sa heat treatment at ang pinakakaraniwang uri ng stud na ginagamit sa mataas na temperatura (karaniwang hanggang 450°C) at mataas na presyon ng mga kondisyon sa pagtatrabaho.

L7 stud: Angkop para sa mababang temperatura na kapaligiran.

B8 / B8M screw studs: Ginawa sa 304 o 316 na hindi kinakalawang na asero, na may malakas na resistensya sa kaagnasan.

Ano ang gamit ng Double End Stud Bolts?

Ang Double End Stud Bolts ay may malawak na hanay ng mga aplikasyon at makikita saanman sa pang-araw-araw na buhay. Narito ang ilang mga paglalarawan ng kanilang mga pag-andar.

（1）Koneksyon ng flange sa mga lalagyan ng pipeline

Ang stud ay dumadaan sa dalawang flanges. Higpitan ang mga nuts sa magkabilang dulo upang bumuo ng matatag at pare-parehong puwersa ng pag-clamping.

（2）Paglalapat ng blind hole

Kapag ang isang component ay may countersunk hole (tulad ng cylinder head o engine block), at ang isa pang component ay may through hole, ang mas mahabang dulo ng stud ay permanenteng ipapasok sa countersunk hole. Ang kabilang dulo ay naka-install na may nut.

（3）Pag-install ng istruktura at kagamitan

Ang stud bolts ay ginagamit upang ayusin ang mabibigat na kagamitan (tulad ng mga motor, pump o compressor) sa pundasyon o frame. Ang stud ay naayos sa base (o naayos sa pamamagitan ng mga mani sa magkabilang panig).

（4）Mataas na presyon at mataas na temperatura na kapaligiran

Sa industriya ng petrochemical, power generation at paggawa ng barko, ang mga double-ended stud ay karaniwang gawa sa high-strength alloy steel (gaya ng ASTM A193 B7) o hindi kinakalawang na asero (B8/B8M). Mas mahusay nilang mapaglabanan ang mataas na presyon, mga pagbabago sa temperatura at panginginig ng boses.

（5）Mga application na nangangailangan ng madalas na pag-disassembly

Anumang mga bahagi ng pagpupulong na nangangailangan ng regular na pagpapanatili - tulad ng mga inspeksyon na takip, mga pump casing o machine guard - ay angkop para sa paggamit ng stud bolts. Maaari mong paulit-ulit na alisin ang mga mani nang hindi isinusuot ang mga sinulid.
