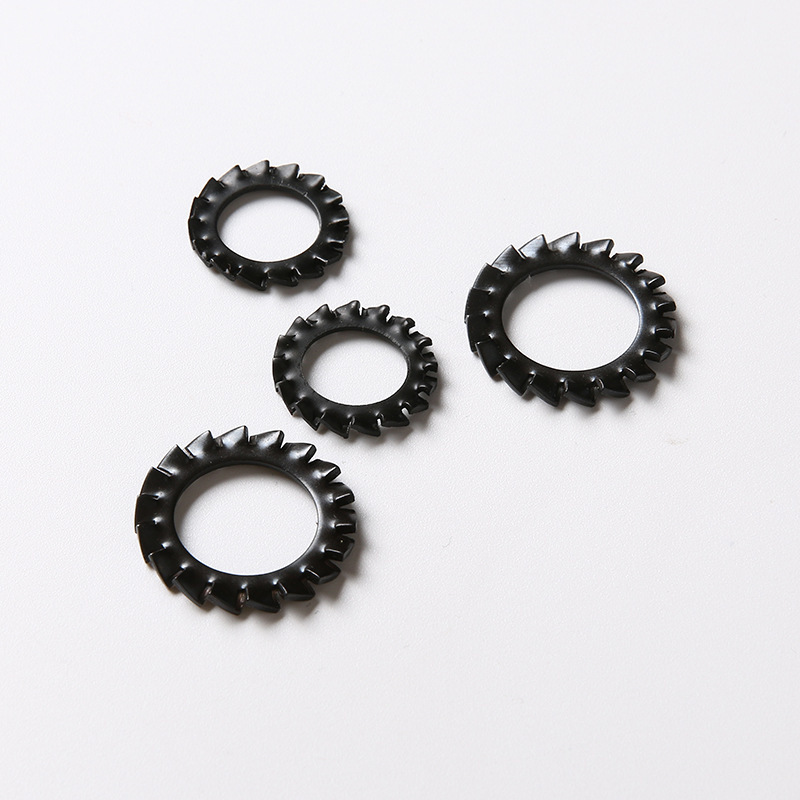

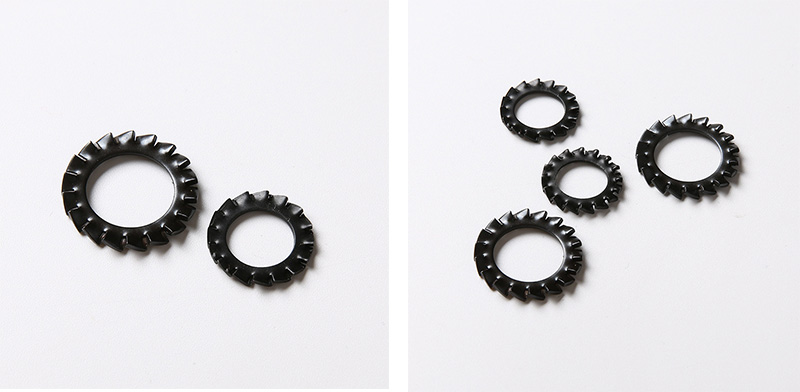

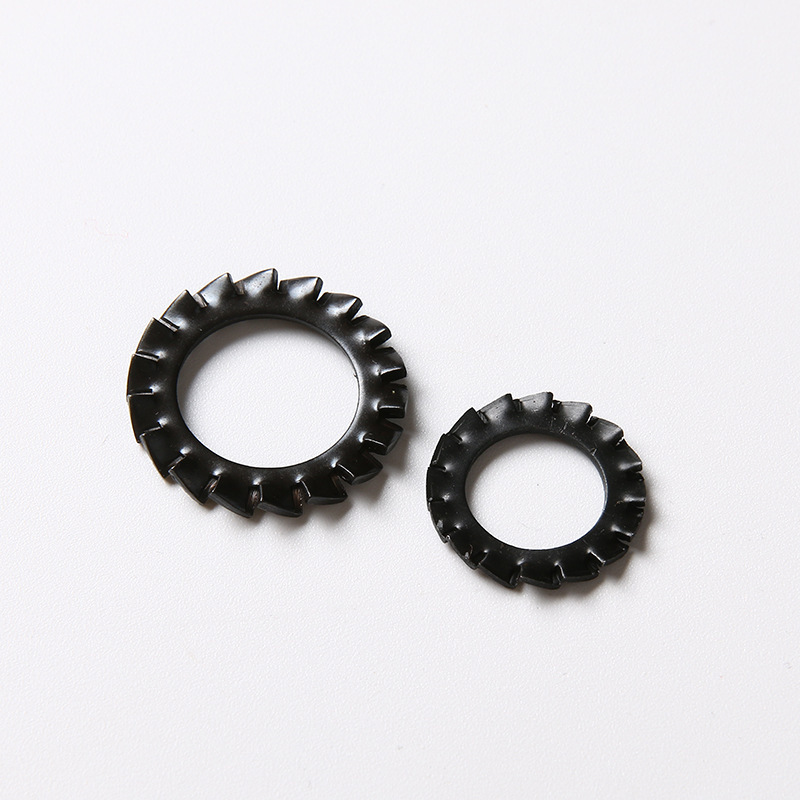

Panlabas na Serrations Lock Washers

Ang sample ng Xiaoguo® External serrations Lock Washers ay maaaring magbigay ng kapaki-pakinabang na electrical grounding. Ang mga panlabas na ngipin ng gasket ay maaaring kumamot sa oxide layer o coating habang ginagamit, na lumilikha ng isang matatag na metal contact path, na maaaring magamit para sa koneksyon ng mga electrical cabinet.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Direktang tinutukoy ng materyal ng External serrations Lock Washers ang clamping force nito, kakayahan sa pag-iwas sa kalawang at naaangkop na kapaligiran.

（1）Bakal ng tagsibol

Mga karaniwang marka: 65Mn, C67S, SK5

Katigasan: HRC 40–50

Mga Tampok: Ang pagkalastiko ay ang pinakamahusay, at ang nakakagat na puwersa ay ang pinakamalakas; ang mga ngipin ay matalim at maaaring malalim na tumagos sa ibabaw ng metal; mababa ang presyo at mataas ang cost-performance ratio.

Mga Disadvantages: Ang hubad na bakal ay madaling kalawangin at nangangailangan ng paggamot sa ibabaw; ito ay hindi angkop para sa mahalumigmig o kinakaing unti-unti na mga kapaligiran.

Naaangkop na mga sitwasyon: Ang spring steel-made External serrations Lock Washers ay angkop para sa mga pangkalahatang industriya, sasakyan, mechanical assembly, at indoor dry environment.

Paggamot sa ibabaw ng coating: Galvanization (panloob), Dacromet (panlabas)

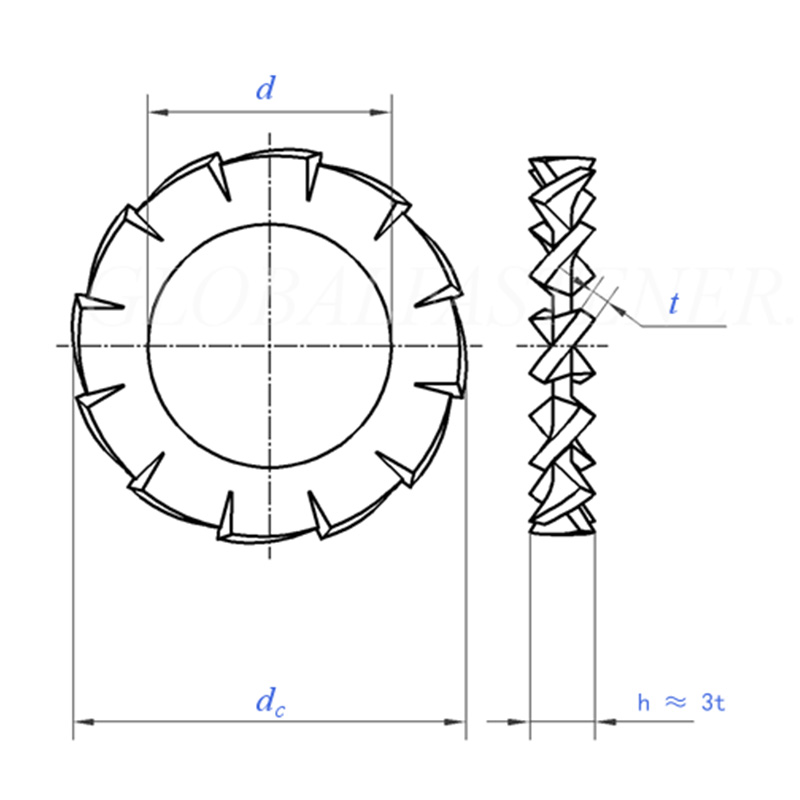

External Serrations Lock Washers

Sukat		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominal na laki	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominal na laki	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Bilang ng Ngipin	min	9	9	9	9	10	11	11	12	14	14
bawat 1000 unitskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Para sa Nominal Thread Diameter		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Sukat		10.5	13	15	17	19	21	23	25	28	31
d	min=nominal na laki	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominal na laki	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Bilang ng Ngipin	min	16	16	18	18	18	20	20	20	22	22
bawat 1000 unitskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Para sa Nominal Thread Diameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

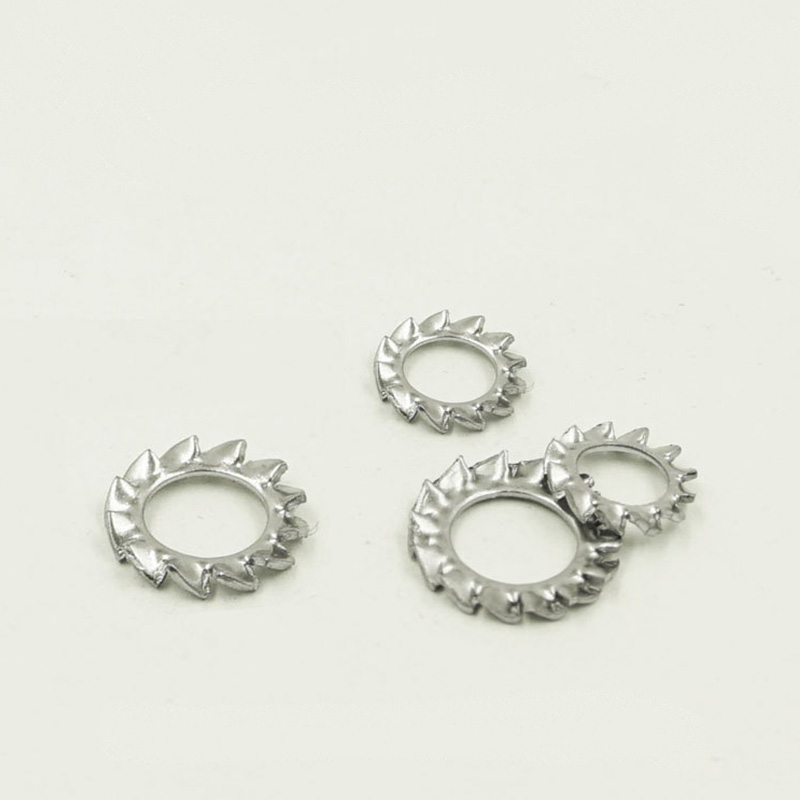

（2）Hindi kinakalawang na asero

①A2 (304 hindi kinakalawang na asero)

Tigas: Tinatayang HRC 25–35 (mas malambot kaysa sa spring steel)

Mga Tampok: Universal corrosion resistance, mahusay na kakayahan sa pag-iwas sa kalawang; hindi kinakalawang; hindi na kailangan para sa karagdagang patong; ang puwersa ng kagat ay hindi kasing lakas ng spring steel, ngunit ito ay sapat na para sa pangkalahatang vibrations.

Mga sitwasyon ng aplikasyon: mahalumigmig na kapaligiran, kagamitan sa pagkain, kagamitang medikal, pangkalahatang pag-iwas sa kalawang sa loob at labas

②A4 (316 hindi kinakalawang na asero)

Katigasan: humigit-kumulang HRC 25–35

Mga Tampok: Naglalaman ng molibdenum, mas lumalaban sa chloride ion corrosion 'lumalaban sa fog ng asin, lumalaban sa tubig-dagat, lumalaban sa mga kemikal ； Ang gastos ay 30-50% na mas mataas kaysa sa 304.

Naaangkop na mga sitwasyon: Ang mga Panlabas na serrations Lock Washers na gawa sa 316 na hindi kinakalawang na asero ay angkop para sa marine engineering, barko, coastal facility at chemical plant.

（3）Tanso ng pospor

Pagtatalaga: CuSn8, PB

Katigasan: Tinatayang HRC 20–30 (mas mababa)

Mga Tampok: Hindi gumagawa ng sparks (sabog-patunay); non-magnetic; magandang kondaktibiti; lumalaban sa kaagnasan (ngunit hindi kasing ganda ng 316); mababang lakas, hindi angkop para sa mataas na pagkarga.

Mga naaangkop na sitwasyon: Explosion-proof environment, electrical grounding, mga instrumentong sensitibo sa magnetism

（4）Tanso

Numero ng modelo: H62, H65

Tigas: Mababa (humigit-kumulang HRC 10–20)

Mga Tampok: Conductive, heat-conductive; ginintuang hitsura, pandekorasyon; ang paglaban sa kalawang ay karaniwan; mababa ang lakas, ang mga ngipin ay madaling masira.

Naaangkop na mga sitwasyon: Mababang boltahe na mga de-koryente, pagtutubero, pneumatic connectors, mga pandekorasyon na assemblies

FAQ

（1）Ano ang pinakamataas na temperatura para sa mga Panlabas na serrations na Lock Washer?

Ang spring steel na may galvanization ay karaniwang angkop para sa mga temperatura mula -20°C hanggang +120°C; hindi kinakalawang na asero A2/A4 ay maaaring gamitin hanggang sa -200°C hanggang +300°C.

（2）Aling materyal ang pinakamainam para sa electrical grounding?

Ang grounding ay nangangailangan na ang mga ngipin ay maaaring tumagos sa pintura o oxide layer upang bumuo ng isang conductive path. Ang hindi kinakalawang na asero na A2/A4 at phosphor bronze ay maaaring gamitin lahat.

（3）May magnetic properties ba ang mga External serrations Lock Washers?

Ang spring steel ay magnetic, habang ang stainless steel A2/A4 ay halos walang magnetism (maaaring ito ay may mahinang magnetism pagkatapos ng malamig na pagproseso), at ang phosphor bronze at brass ay ganap na non-magnetic.
