Panlabas na Ngipin Serrated Conical Lock Washers

Conical Spring Preload

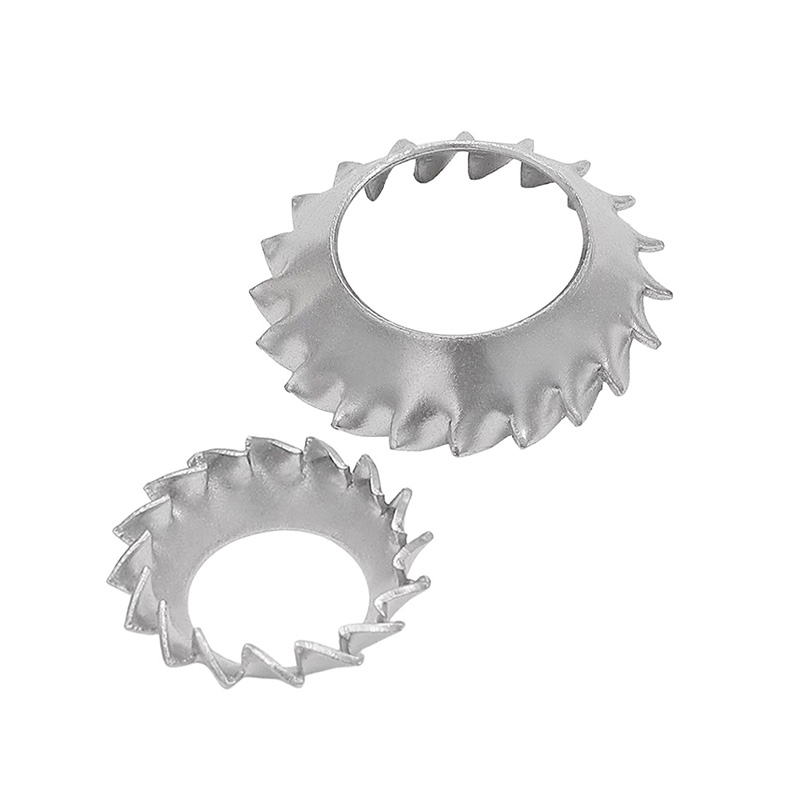

Ang External Tooth Serrated Conical Lock Washers ay nasa isang mababaw na hugis ng pinggan (conical) sa malayang estado nito at may tiyak na natural na taas.

Nang magsimula ang operasyon ng tightening, ang washer ay itinulak sa recess, at ang conical na istraktura ay unti-unting na-flatten.

Ang flattened washer, sa kabila ng pagiging compressed, ay palaging nagsusumikap na bumalik sa orihinal nitong conical na hugis, kaya patuloy na bumubuo ng axial resilient force.

Ang nababanat na puwersa na ito ay kumikilos sa pagitan ng ulo ng tornilyo at ng workpiece, na nagpapanatili ng isang pare-parehong preload para sa thread at nagbabayad para sa maliliit na puwang na dulot ng thermal expansion, pagkasira o materyal na pagpapapangit.

Panlabas na Tooth Mechanical Lock

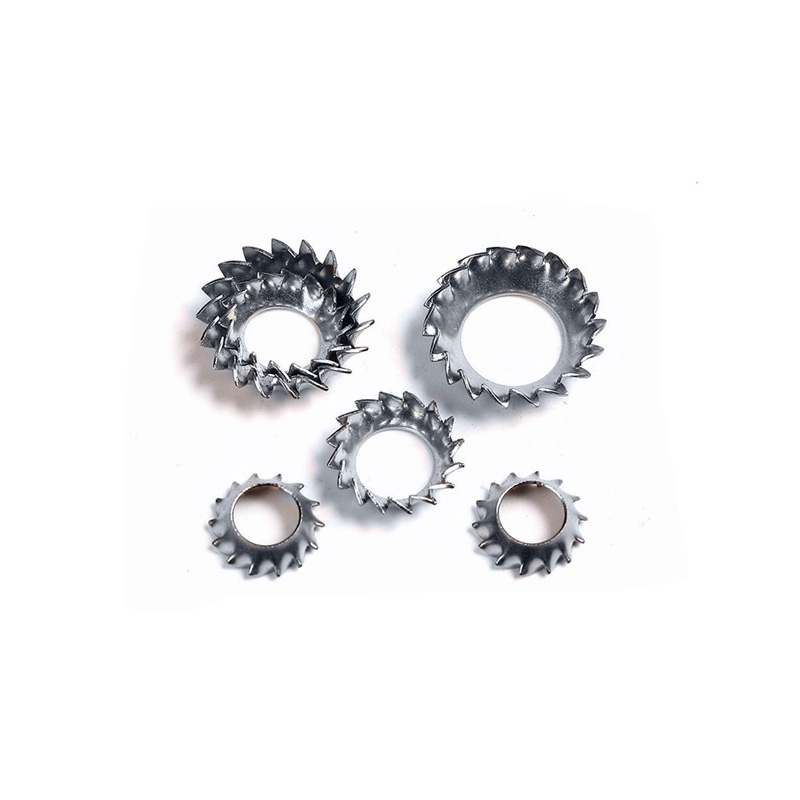

Mayroong hilera ng matatalas na radial na ngipin sa panlabas na circumference ng External Tooth Serrated Conical Lock Washers.

Kapag na-flatten ang washer, ang mga panlabas na ngipin na ito ay kumagat sa ibabaw ng workpiece, na lumilikha ng maraming mekanikal na pakikipag-ugnayan.

Matapos kumagat ang mga ngipin, katumbas ito ng pagdaragdag ng anti-rotation resistance sa pagitan ng washer at workpiece.

Ang mekanikal na mekanismo ng pagla-lock na ito ay maaaring epektibong labanan ang pagluwag dulot ng panginginig ng boses, pagkabigla at dynamic na pagkarga.

Countersunk Flush Fit

Ang conical surface ng External Tooth Serrated Conical Lock Washers ay tumutugma sa conical surface ng karaniwang countersunk screw head.

Pagkatapos ng pag-install, ang washer ay ganap na ipinasok sa recess ng workpiece, at ang ulo ng tornilyo ay nasa antas o bahagyang mas mababa kaysa sa ibabaw ng workpiece.

Tinitiyak nito na ang ibabaw ng pagpupulong ay makinis at patag, walang anumang mga protrusions, at hindi nagiging sanhi ng kakulangan sa ginhawa kapag hinawakan, hindi nakakasagabal sa iba pang mga bahagi, at hindi nakakaapekto sa meshing sa pagitan ng mga ngipin at ng workpiece.

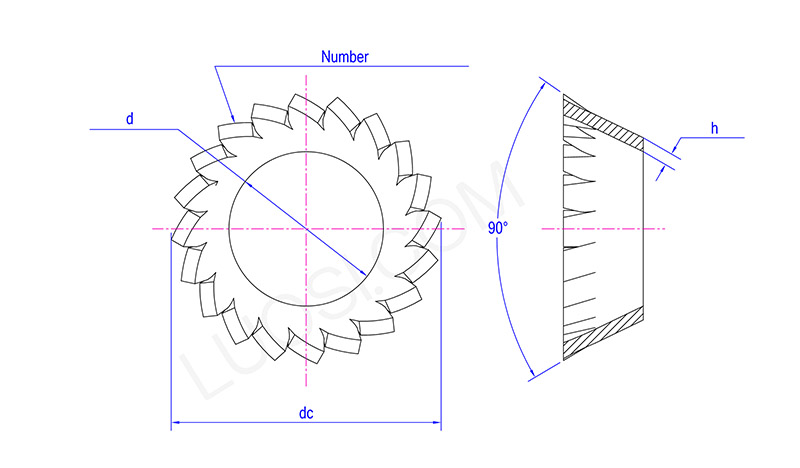

Mon	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Bilang ng Bilang ng ngipin min	10	12	12	14	14	16	18	20	26	28	30

Sinagot ang mga madalas itanong

（1）Stable ba ang tigas at torque?

Lahat ng External Tooth Serrated Conical Lock Washers ay ginawa gamit ang heat treatment. Ang tigas, elasticity at locking torque ay pinananatiling stable para sa mga batch order.

（2）Nagbibigay ka ba ng mga libreng sample?

A: Maaari kaming mag-alok ng mga libreng karaniwang sample, kailangan lamang ng mamimili na pasanin ang halaga ng kargamento.

（3）Ano ang iyong MOQ para sa karaniwan at pasadyang mga sukat?

Sinusuportahan ng mga karaniwang sukat ang maliit na order ng pagsubok. Ang mga custom na hindi karaniwang mga item ay nangangailangan ng maliit na MOQ, tumatanggap kami ng sample order at mass production.
