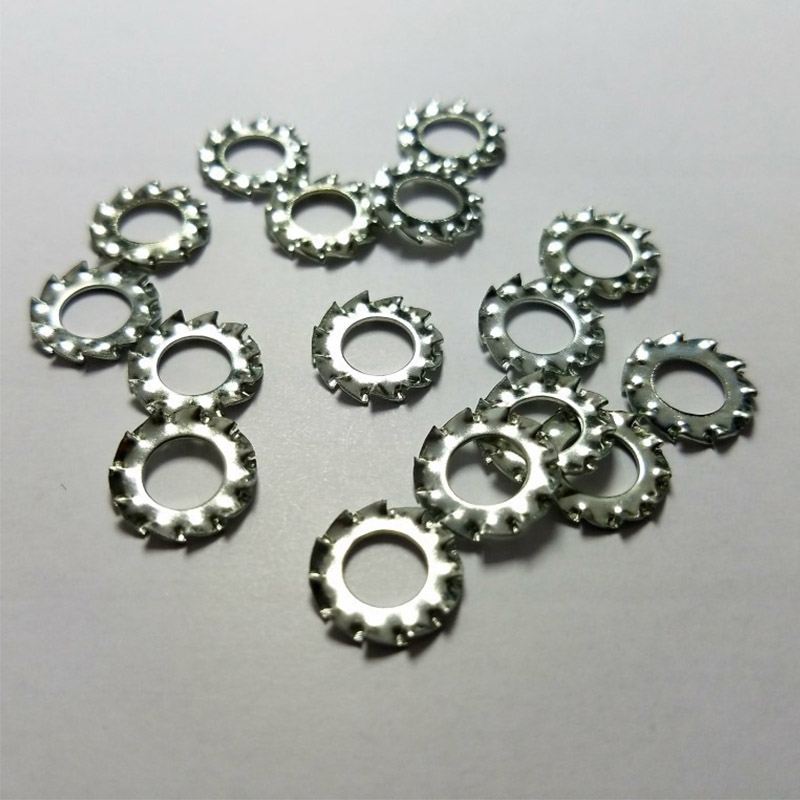

Mga Lock Washer na may Serrated Tooth

Ang mga Lock Washer ng pabrika ng Xiaoguo® na may Serrated Toothed ay compact at madaling iimbak, at gumagana ang mga ito nang maayos sa mga makitid na espasyo sa pag-install.

Magpadala ng Inquiry

Paglalarawan ng Produkto

1）Kailangan ko bang gumamit ng torque wrench kapag nag-i-install ng Lock Washers na may Serrated Toothed?

Ito ay lubos na inirerekomenda na gamitin. Higpitan lamang ayon sa karaniwang inirerekomendang torque para sa bolts o nuts.

（2）Paano natin mapipigilan ang gasket sa pagkamot sa ibabaw ng workpiece?

Ang mga ngipin mismo ay kagat sa ibabaw, at kahit na ang pinakamaliit na mga gasgas ay hindi maaaring ganap na iwasan.

（3）Ano ang mangyayari kung masyadong mahigpit ang washer?

Ang sobrang pag-ipit ay ganap na mapapatag ang mga ngipin, na magiging sanhi ng pagkawala ng elasticity ng washer at ang anti-loosening effect ay biglang bumaba.

（4）Kailangan ko bang linisin ang ibabaw bago maglagay ng Lock Washers na may Serrated Toothed?

Oo. Dapat tanggalin ang langis, iron filings, pintura o oxide layer sa bolt head/ nut base at ang ibabaw ng workpiece.

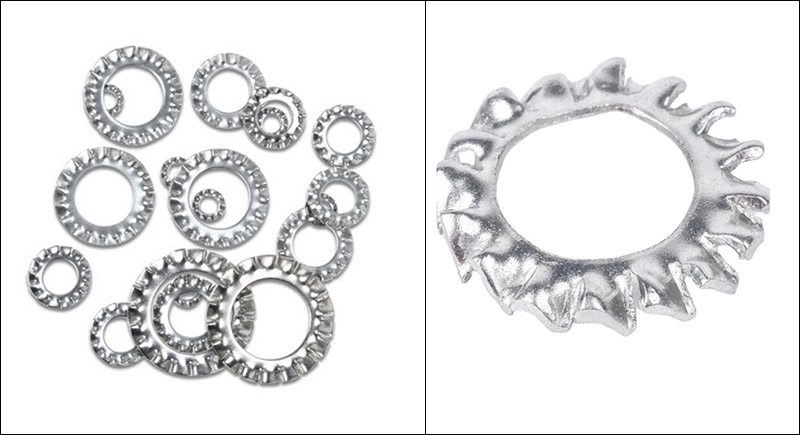

Lock Washers with Serrated Toothed

Ang wastong pag-install ng Lock Washers na may Serrated Toothed ay mahalaga para matiyak ang anti-loosening effect nito at electrical conductivity.

（1）Linisin ang mga contact surface

Alisin ang langis, iron filings, pintura o oxide layer mula sa ilalim ng bolts o nuts, at ang mga ibabaw ng workpieces.

（2）Kumpirmahin ang direksyon ng washer (pinakamahalaga)

Ang ibabaw ng ngipin ay dapat nakaharap sa contact surface ng bolt head o nut, at ang flat surface ay dapat nakaharap sa labas ng workpiece.

Ang pagbaligtad sa pag-install ay magreresulta sa: Ang mga ngipin ay hindi makakasali, ganap na mawawala ang anti-loosening function.

(3) I-install ang washerIlagay ang Lock Washers na may Serrated Toothed sa ilalim ng bolt head o nut, at panatilihin itong nakahanay sa gitna ng bolt.

(4) Higpitan muna gamit ang kamay I-twist ang bolt o nut sa pamamagitan ng kamay hanggang sa bahagyang hawakan ng washer ang ibabaw ng bahagi. Ang mga ngipin ay hindi ganap na kumagat sa sandaling ito.

(5) Tighten with standard torqueGumamit ng torque wrench para higpitan ang bolt at nut ayon sa standard na kinakailangan ng torque. Ang mga ngipin ng washer ay lulubog sa ibabaw nang mag-isa habang humihigpit, hindi na kailangang ayusin muli ang torque. Huwag gumamit ng impact wrench na may labis na puwersa, o maaaring madulas ang mga ngipin at ang Lock Washer na may Serrated Too.

(6) Suriin pagkatapos i-installKung ginagamit para sa electrical grounding, subukan ang resistensya sa pagitan ng bolt at workpiece gamit ang isang multimeter pagkatapos higpitan upang matiyak ang matatag na conductivity. Ang halaga ng paglaban ay dapat na malapit sa 0 Ω.

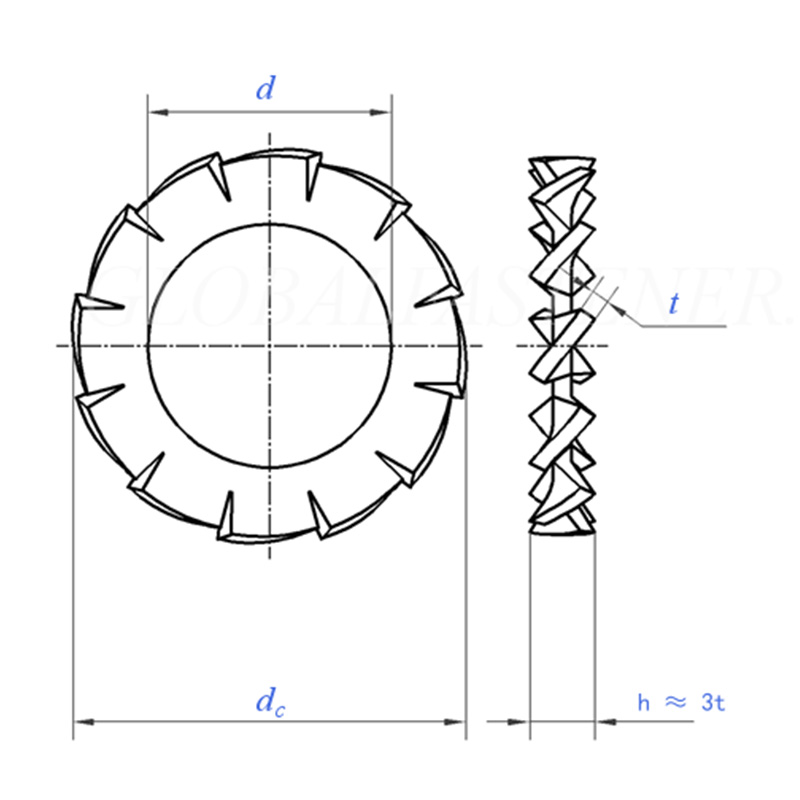

Lock Washers with Serrated Toothed

Sukat		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominal na laki	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominal na laki	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Bilang ng Ngipin	min	9	9	9	9	10	11	11	12	14	14
bawat 1000 unitskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Para sa Nominal Thread Diameter		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Sukat		10.5	13	15	17	19	21	23	25	28	31
d	min=nominal na laki	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominal na laki	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Bilang ng Ngipin	min	16	16	18	18	18	20	20	20	22	22
bawat 1000 unitskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Para sa Nominal Thread Diameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
