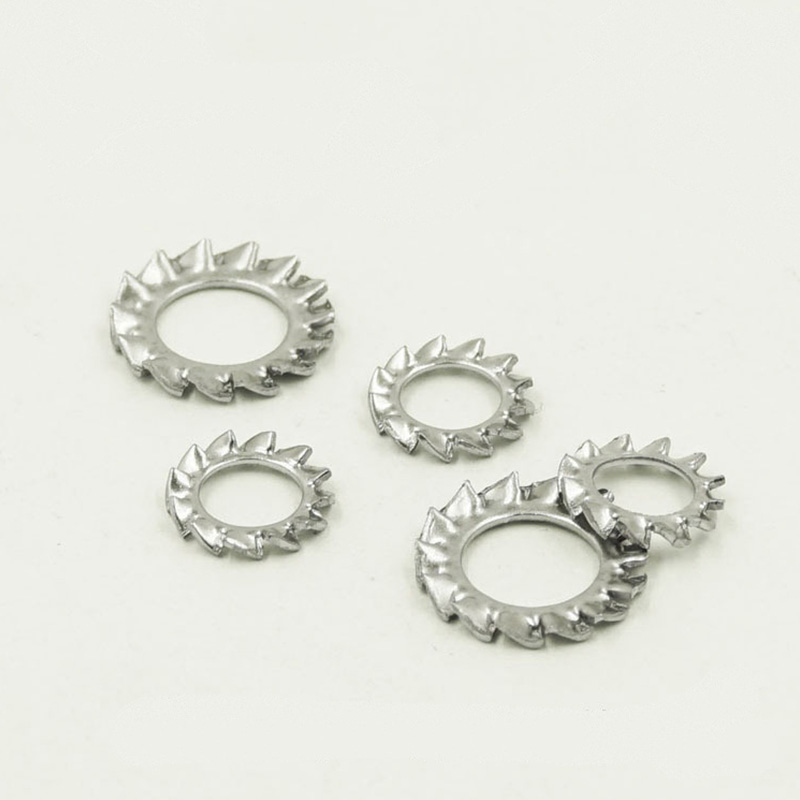

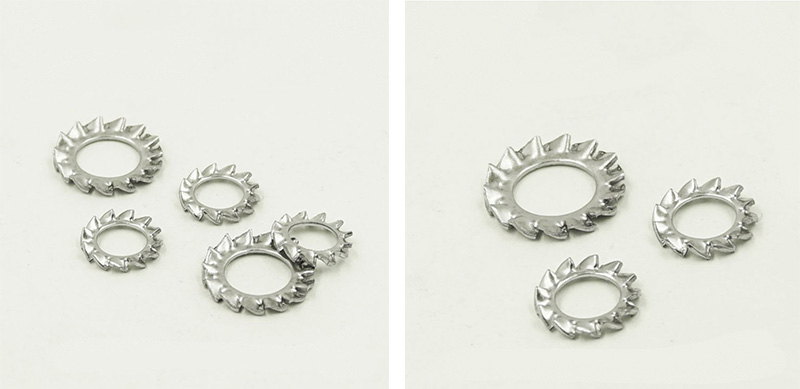

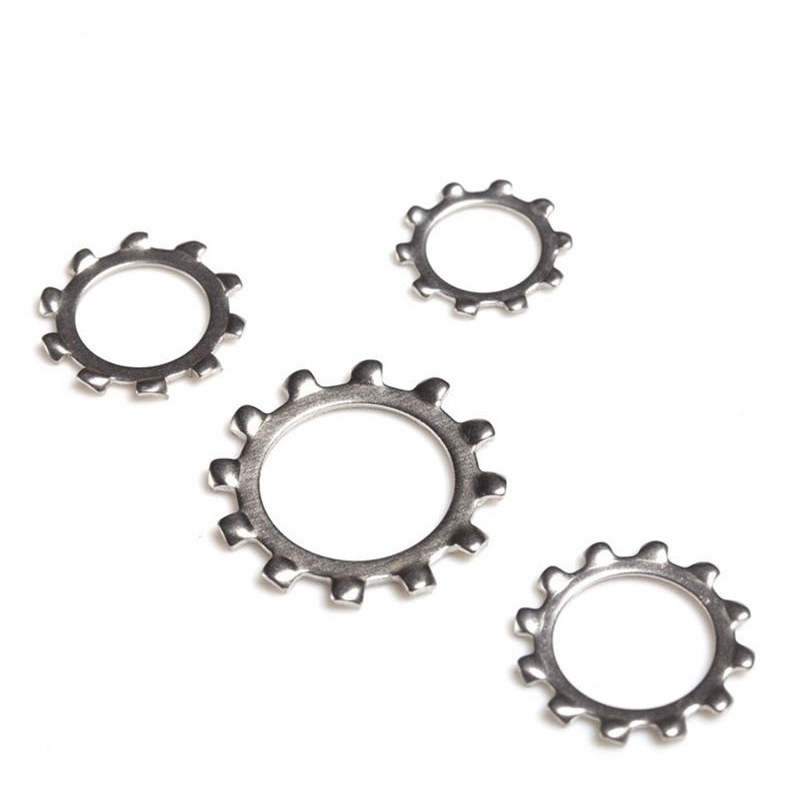

Panlabas na Serrated Lock Washer

Ang Outer serrated Lock washer na ginawa ng Xiaoguo® factory ay may mahusay na shock resistance at anti-loosening performance. Kapag ginamit, ang mga panlabas na ngipin ay ilalagay sa ulo ng bolt at sa ibabaw ng workpiece, at sa gayon ay mapipigilan ang bolt na lumuwag.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang panlabas na may ngipin na Lock washer ay mga anti-loosening gasket na may mga ngipin sa paligid ng panlabas na gilid. Ang mga ngipin ay lumalawak nang radially mula sa panlabas na bilog ng washer.

Kapag hinigpitan mo ang mga bolts o nuts, ang mga panlabas na ngipin ay nakakapit sa ibabaw ng bahagi. Pinapataas nito ang alitan at bumubuo ng mekanikal na lock, kaya hindi madaling maluwag ang fastener.

Kung ikukumpara sa panloob na tooth lock washer, ang panlabas na estilo ng ngipin ay mas angkop para sa mga bahagi na may mas malaking panlabas na sukat. Ito ay kumakalat ng presyon nang pantay-pantay at naghahatid ng matatag na epekto ng pag-lock. Ang panloob na gasket ng ngipin ay pangunahing ginagamit sa ilalim ng mga ulo ng mas maliliit na turnilyo, habang ang Outer serrated Lock washer ay pangunahing ginagamit sa ilalim ng mga mani o para sa mga fastener na may mas malalaking ulo.

Prinsipyo ng paggawa

Outer Serrated Lock Washer

Ang prinsipyo ng pagtatrabaho ng Outer serrated Lock washer ay talagang simple. Pangunahing umaasa ito sa dalawang bagay:

（1）Ang mga ngipin ay humukay mismo sa ibabaw ng contact.

Ang ganitong uri ng washer ay may bilog na matatalas na ngipin sa panlabas na gilid nito. Kapag hinihigpitan mo ang mga bolts o nuts, ang mga ngipin ay madidiin sa dalawang magkadikit na ibabaw: ang ilalim ng bolt head o nut, at ang ibabaw ng naka-install na bahagi.

Matapos lumubog ang mga ngipin, ito ay gumagana tulad ng isang singsing ng barbs sa ilalim ng fastener. Kung ang bolt ay nagsisimula nang natural na lumuwag, ang mga ngiping ito ay humahawak dito nang mahigpit at pinipigilan ito mula sa pag-ikot.

（2）Ang washer mismo ay nagbibigay ng elasticity.

Ang Outer serrated Lock washer ay hindi ganap na flat; ito ay may isang tiyak na antas ng pagkalastiko sa sarili nitong. Pagkatapos na higpitan, ito ay pipi, ngunit ang materyal ay palaging nais na bumalik sa orihinal na hugis nito, kaya patuloy itong nagsasagawa ng pataas na puwersa. Ang puwersang ito ay nagpapataas ng alitan sa pagitan ng mga sinulid, na ginagawang mas malamang na maluwag ang tornilyo.

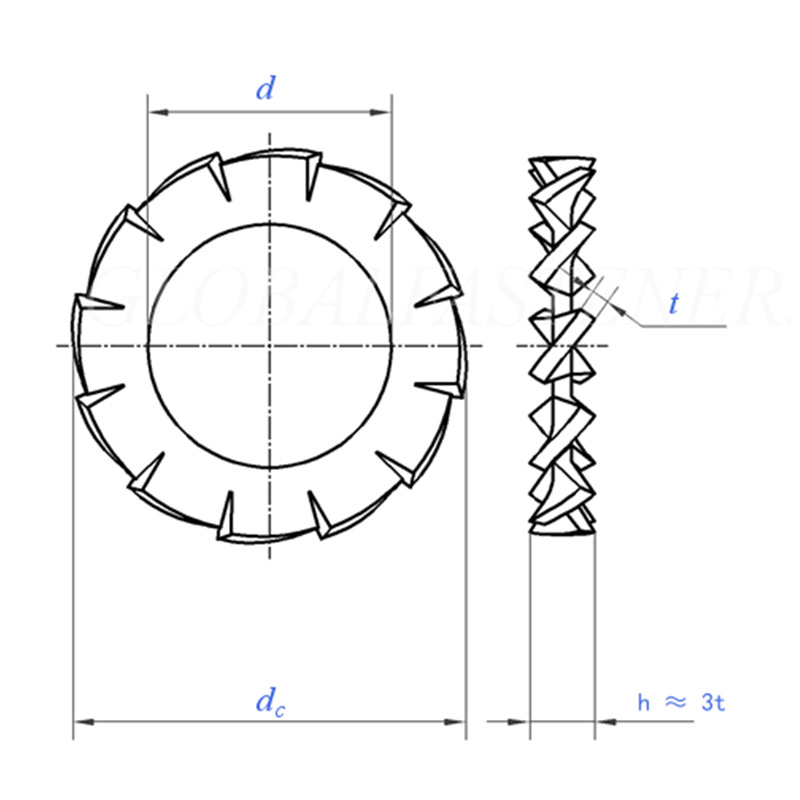

Outer Serrated Lock Washer

Sukat		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominal na laki	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominal na laki	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Bilang ng Ngipin	min	9	9	9	9	10	11	11	12	14	14
bawat 1000 unitskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Para sa Nominal Thread Diameter		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Sukat		10.5	13	15	17	19	21	23	25	28	31
d	min=nominal na laki	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominal na laki	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Bilang ng Ngipin	min	16	16	18	18	18	20	20	20	22	22
bawat 1000 unitskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Para sa Nominal Thread Diameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（1）Ano ang pagkakaiba sa pagitan ng Outer serrated Lock washer at internal tooth lock washer?

Panlabas na bersyon ng ngipin: Ang mga ngipin ay nakaayos sa panlabas na bilog, umaangkop sa mga fastener na may medyo malalaking ulo.

Bersyon ng panloob na ngipin: Ang mga ngipin ay nasa panloob na bilog, na may payak na makinis na panlabas na gilid. Ang istilong ito ay perpektong tumutugma sa mga turnilyo na may maliliit na ulo.

（2）Nagbibigay ka ba ng mga sample para sa pagsubok?

Oo. Ang mga sample ng imbentaryo ng karaniwang laki ay walang bayad (ang gastos sa pagpapadala ay sasagutin ng customer), at ang oras ng paghahatid ay 2–5 araw.

（3）Ano ang MOQ at lead time para sa maramihang order?

Para sa karaniwang mga pagtutukoy, ang MOQ ay karaniwang 1,000 - 5,000 piraso bawat detalye. Ang oras ng paghahatid ay humigit-kumulang 15 - 25 araw. Ang stainless steel o Dacromet coating ay maaaring tumagal nang kaunti.
