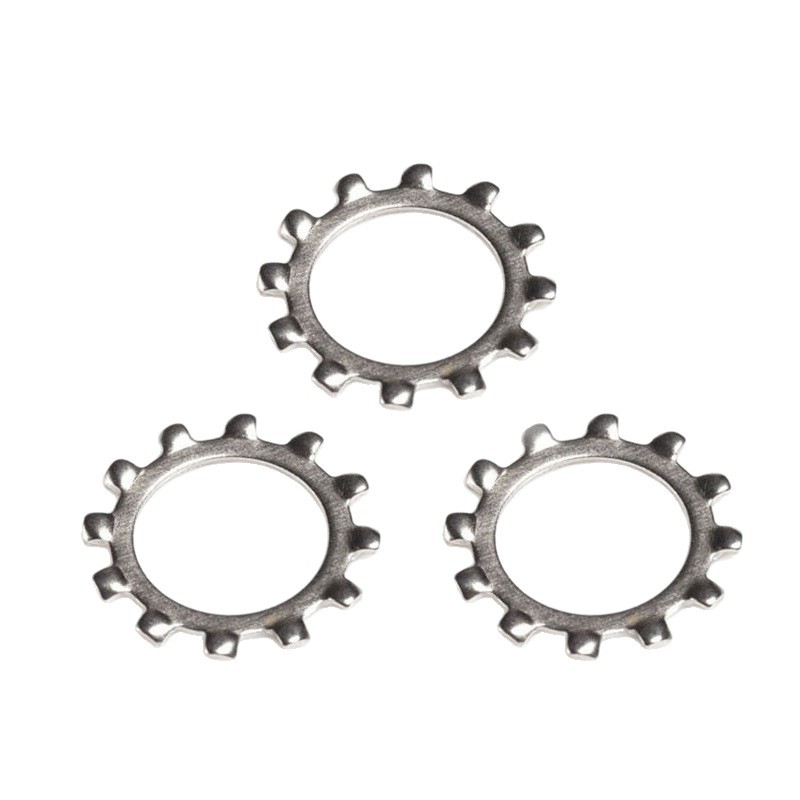

Panlabas na Serrated Toothed Lock Washers

Bumili ng Xiaoguo® Outer Serrated Toothed Lock Washers, na lubos na angkop para sa malalaking laki ng mga fastener. Ang mga panlabas na ngipin ng mga washer ay magbibigay ng mas malaking locking area kapag ginamit sa malalaking laki ng mga fastener, na nagreresulta sa isang mas maaasahang epekto.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang mga uri ng Outer Serrated Toothed Lock Washers ay pangunahing inuri batay sa mga aspeto tulad ng istraktura ng hugis ng ngipin, lakas ng pagdadala ng load, at mga espesyal na function.

（1）DIN 6798

Ang pamantayan ng DIN 6798 ay ang pinakamalawak na ginagamit na detalye para sa Outer Serrated Toothed Lock Washers, at higit sa lahat ay binubuo ito ng tatlong anyo:

①Outer serrated locking ring

Ang mga ngipin ay nasa panlabas na singsing at nakaayos sa isang magkakapatong na paraan, na nagbibigay ng pinakamalaking lugar ng kontak.

②Inner serrated locking ring

Ang mga ngipin ay nasa panloob na singsing at angkop para sa maliliit na ulo na mga turnilyo.

③Conical ribbed locking ring

Conical na istraktura, 90° countersunk angle

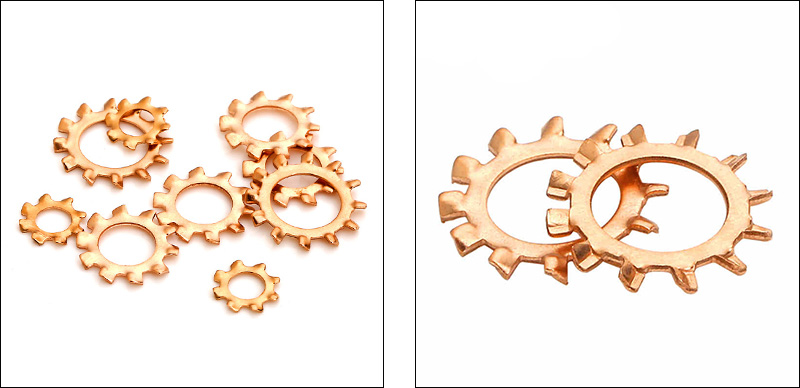

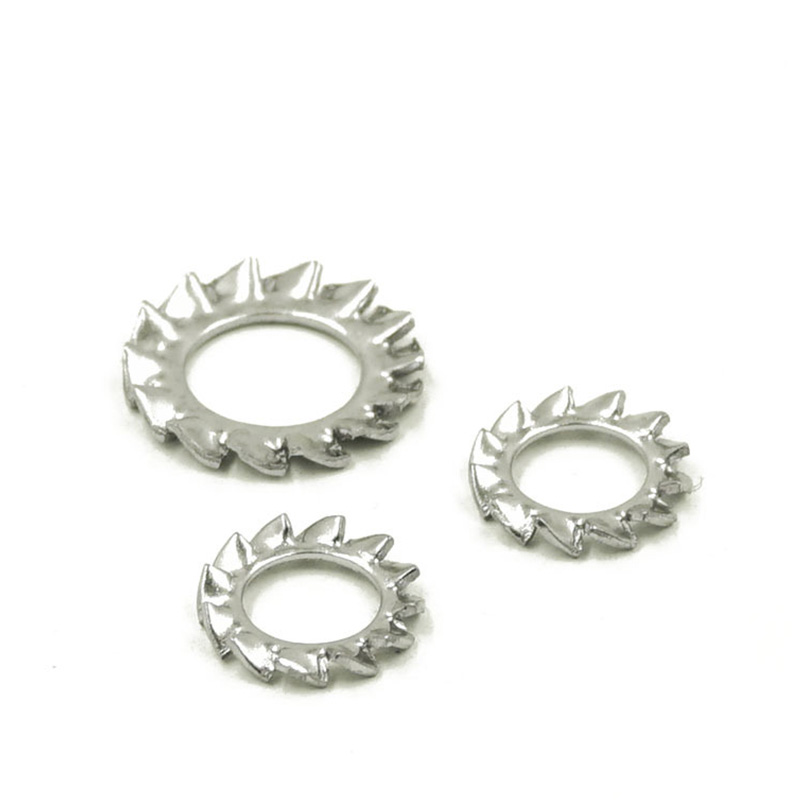

Outer Serrated Toothed Lock Washers

（2）BW vs EOW

Ayon sa pag-uuri ng lakas ng pagkarga, ang Outer Serrated Toothed Lock Washers ay nahahati sa karaniwang uri at uri ng mabigat na tungkulin.

① Karaniwang Uri ng BW

Ito ay may regular na lalim ng ngipin, umaangkop sa normal na pang-industriya na paggamit at karaniwang gawain sa pagpupulong. Mga karaniwang gamit: mga elektronikong gamit, pangkalahatang makinarya, kagamitan sa automation.

② Uri ng Mabigat na Tungkulin ng EOW

Ito ay may mas malalalim na ngipin at mas mahusay na anti-loose na performance, na angkop para sa mga lugar na may mabigat na vibration at mabigat na pagkarga. Mga karaniwang gamit: mga piyesa ng sasakyan, makinarya na may mataas na vibration, mga proyekto sa konstruksiyon at mga istrukturang bakal.

（3）Espesyal na Pag-andar

①EOW Overlap

Isang espesyal na magkakapatong na istraktura ng ngipin, na espesyal na idinisenyo para sa mga application na may medyo mahina na torque. Kung ikukumpara sa karaniwang panlabas na uri ng ngipin, ito ay angkop para sa hindi pantay na pagsuporta sa mga ibabaw, may mas malaking lugar ng contact, at nakakatulong sa pamamahagi ng pagkarga.

②Malaki/Makitid na Band

Ayon sa mga kinakailangan ng iba't ibang mga puwang ng aplikasyon, (RDEFL/RDIFL) at (RDIFS) ay ibinibigay upang matugunan ang iba't ibang mga kahilingan sa lugar ng pakikipag-ugnayan.

③Double Toothed Washer RDD

Parehong may ngipin ang panloob at panlabas na mga ibabaw, na angkop para sa mga aplikasyon kung saan kinakailangan ang mas mataas na anti-loosening na mga kinakailangan.

FAQ

（1）Mabisa ba ang Outer Serrated Toothed Lock Washers laban sa mataas na vibration？

Oo, ang panlabas na gasket ng ngipin ay mas angkop para sa mga kapaligiran na may mataas na panginginig ng boses kaysa sa panloob na gasket ng ngipin, dahil mayroon itong mas malaking lugar ng pakikipag-ugnayan sa pagitan ng mga ngipin at mas malalim na pakikipag-ugnayan.

（2）Masisira ba ng mga ngipin ang malambot na materyales tulad ng aluminyo o plastik?

tama yan. Ang matatalas na ngipin ay maghuhukay sa mas malambot na materyales at mag-iiwan ng mga dents o kahit na mga bitak. Para sa mga bahagi ng aluminyo, maaari kang maglagay ng flat washer sa pagitan ng lock washer at ang workpiece upang gumanap ng isang buffering role. Tulad ng para sa mga plastic na bahagi, huwag gumamit ng mga panlabas na tagapaghugas ng ngipin nang direkta. Mas mainam na pumili ng panloob na tooth washer o gumamit ng mas malaking flat washer sa halip.

（3）Ano ang tipikal na tigas ng spring steel Outer Serrated Toothed Lock Washers?

Pagkatapos ng heat treatment, ang tigas ay karaniwang HRC 40–50 (humigit-kumulang 400–530 HV).

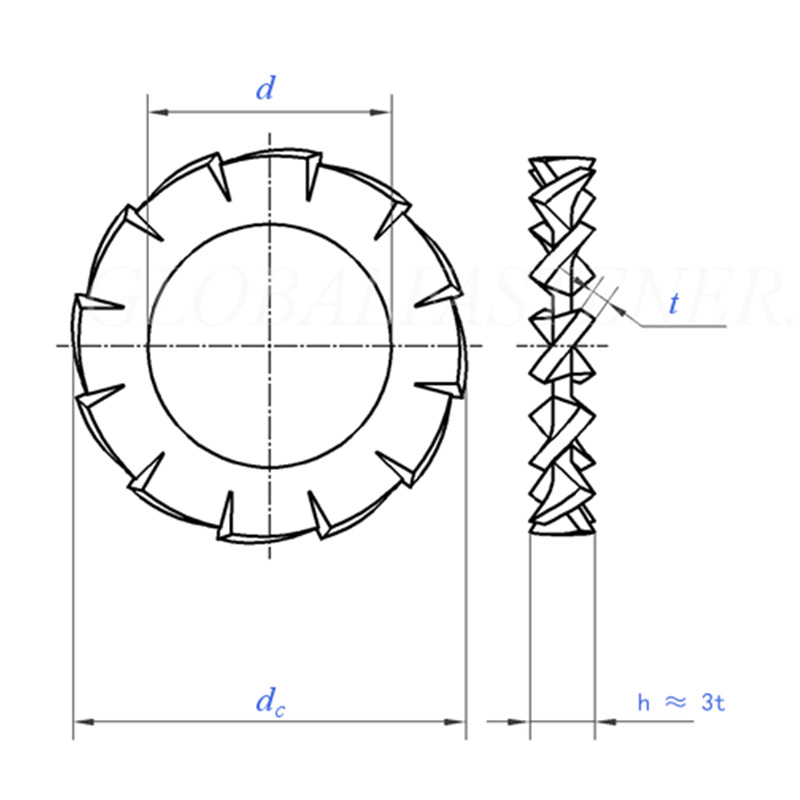

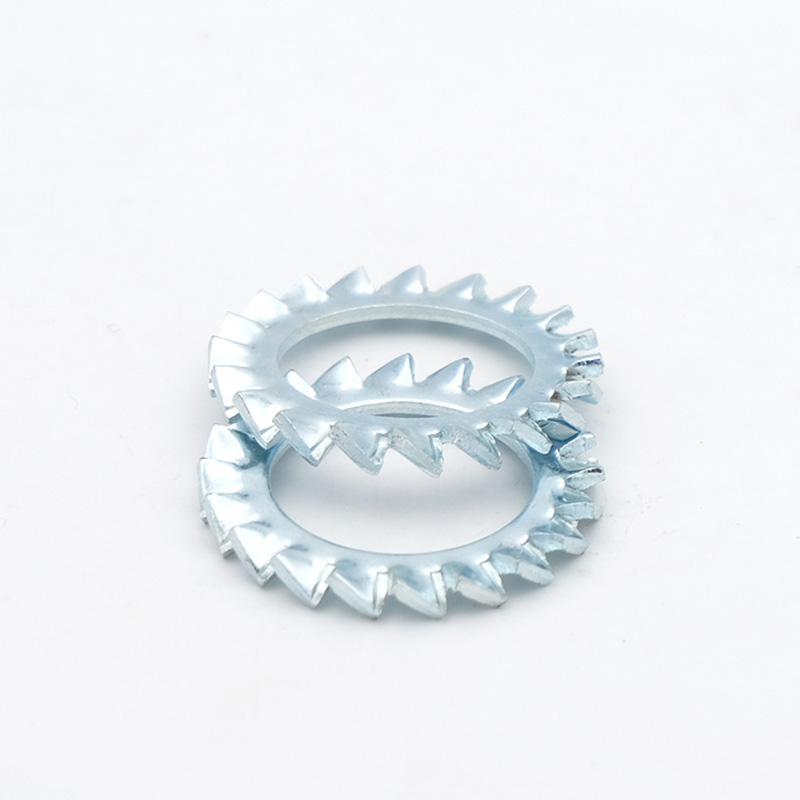

Outer Serrated Toothed Lock Washers

Sukat		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominal na laki	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=nominal na laki	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Bilang ng Ngipin	min	9	9	9	9	10	11	11	12	14	14
bawat 1000 unitskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Para sa Nominal Thread Diameter		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Sukat		10.5	13	15	17	19	21	23	25	28	31
d	min=nominal na laki	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=nominal na laki	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Bilang ng Ngipin	min	16	16	18	18	18	20	20	20	22	22
bawat 1000 unitskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Para sa Nominal Thread Diameter		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
