Itakda ang Screw Collar

Ang set screw collar ay karaniwang ginagamit sa mga high-load na pang-industriya na application kung saan ang mga tradisyonal na snap ring ay walang sapat na lakas ng pagkakahawak. Ang XIAOGUO® ay may propesyonal na koponan na may maraming taon ng karanasan at kayang humawak ng mga agarang order sa loob ng 72 oras sa panahon ng mga krisis sa supply chain.

Modelo:GB/T 885-1986

Magpadala ng Inquiry

Paglalarawan ng Produkto

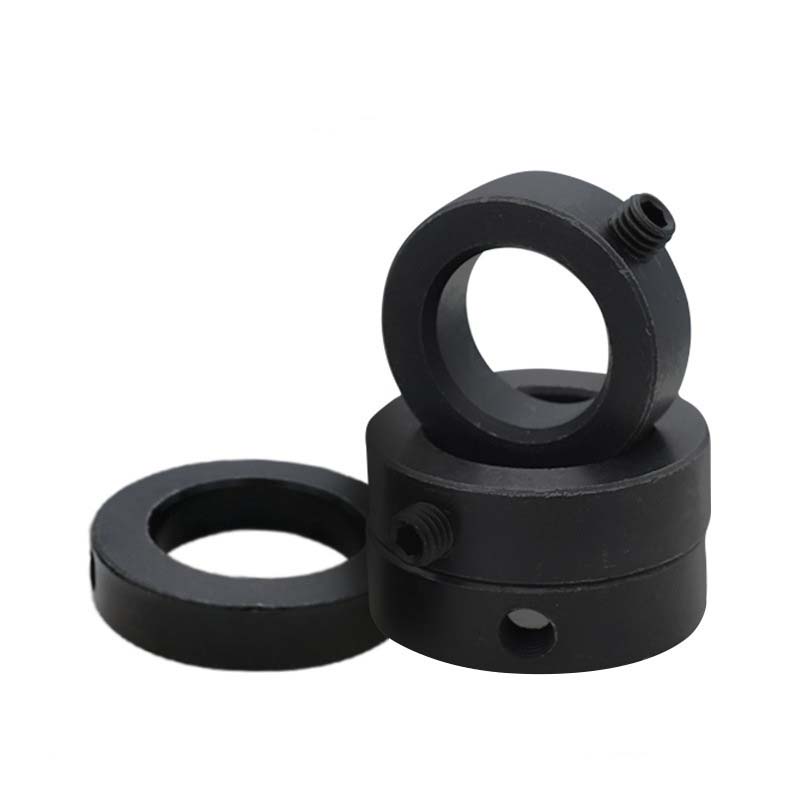

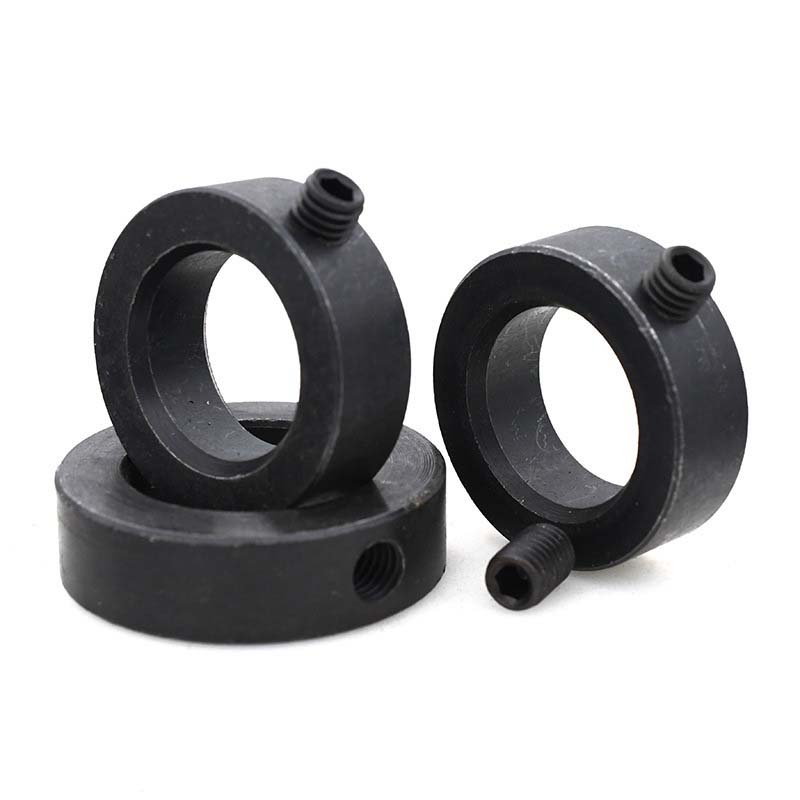

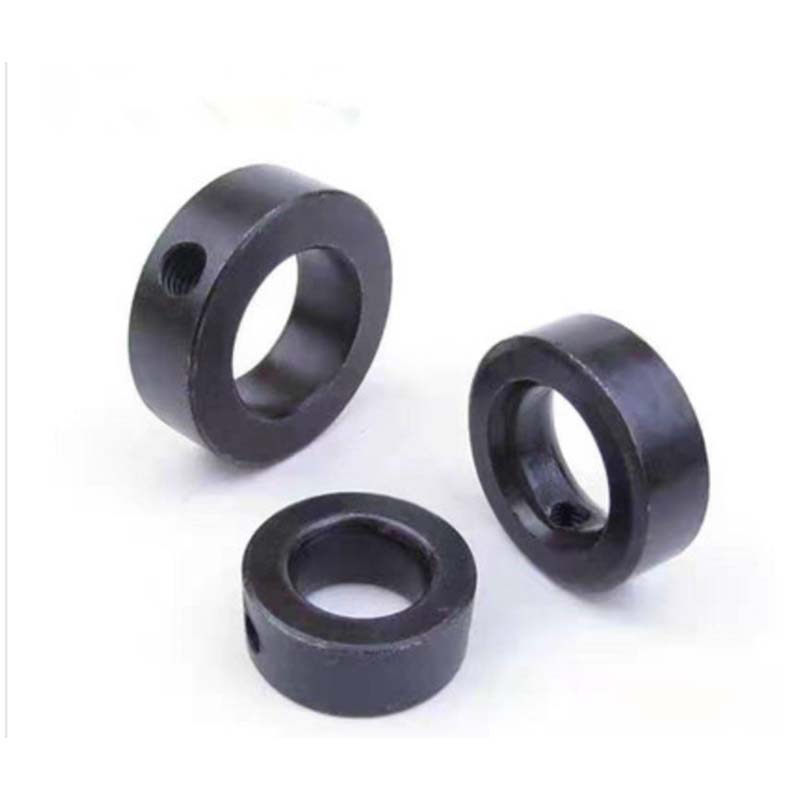

Ang set screw collar ay isang pabilog, hugis-singsing na fastener na may set na turnilyo. Madaling i-install ng isang tao, na hindi nangangailangan ng mga espesyal na tool. Para tanggalin, paluwagin lang ang lock nut. Ito ay malawakang ginagamit sa malalaking de-koryenteng motor, pandurog, makinarya sa pagmimina, mga tool sa makina ng CNC, makinarya sa pag-print, at iba pang kagamitan.

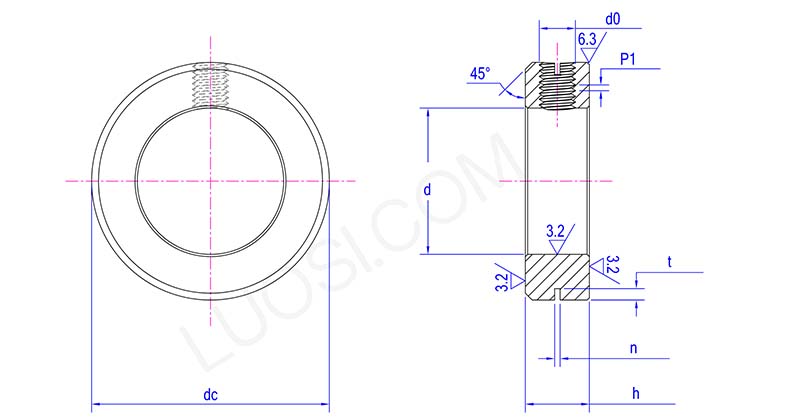

Set Screw Collar

Mon	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d max	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d min	8	9	10	12	13	14	15	16	17	18	19
h max	10	10	10	10	10	12	12	12	12	12	12
h min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t max	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t min	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
dc	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

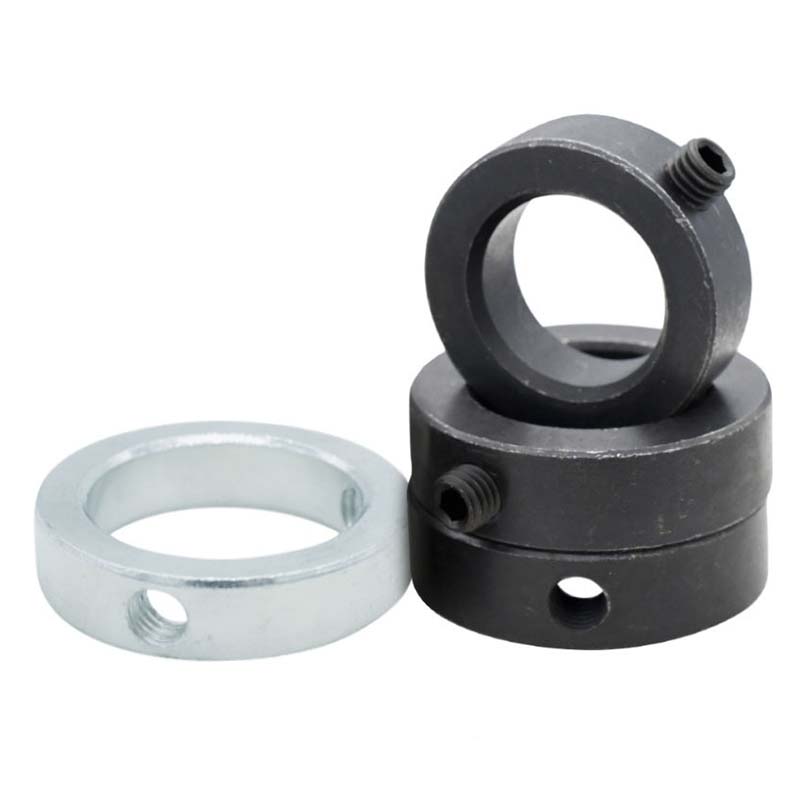

Ginagawa ng Xiaoguo® ang screw lock ring na ito sa iba't ibang materyales batay sa kung ano ang kailangan mo. Para sa lumalaban sa mga kemikal, gumagamit kami ng mga hindi kinakalawang na asero na grado tulad ng 304 o 316. Kung ito ay pupunta sa isang mataas na stress na sitwasyon, gagamit ng alloy steel 4140. At para sa aerospace na bagay kung saan mahalaga ang timbang, mayroong magaan na titanium. Mayroon ding mga bersyon na may mga polymer coating upang mabawasan ang kaagnasan kapag mayroon kang mga mixed-metal na setup. Ang lahat ng mga materyales ay dumadaan sa matigas na hardness testing (HRC 35-50) at ultrasonic checks upang matiyak na nakakatugon ang mga ito sa mga pamantayan ng industriya tulad ng ASME B18.27 at DIN 471/472 para sa kung gaano karaming load ang kaya nilang hawakan.

Regular na inspeksyon at pagpapanatili

Upang panatilihing gumagana nang maayos ang set screw collars, suriin ang set screw tightness ngayon at pagkatapos ay gamit ang torque wrench, layunin para sa 10-15 Nm. Gumamit ng solvent upang linisin ang mga sinulid at alisin ang anumang dumi, at lagyan ng sariwang lithium-based na grasa ang mga ito bawat taon. Huwag higpitan nang husto ang mga tornilyo, dahil maaaring magulo nito ang lock collar. Kung nalantad ito sa tubig-dagat o mga acid, suriin ang patong dalawang beses sa isang taon upang matiyak na maganda pa rin ito. Kung makakita ka ng suot na mas malalim kaysa sa 0.1mm sa mga bahaging dumidikit, dapat mo itong palitan.

Anong mga pagpapaubaya ng baras ang magkatugma?

Gumagana ang set screw collars sa mga laki ng shaft mula 10mm hanggang 200mm, gamit ang mga karaniwang antas ng tolerance tulad ng h9 o h11. Ang adjustable screws sa lock collar ay kayang humawak ng maliliit na shaft bumps o unevenness (hanggang ±0.05mm), kaya magkasya pa rin ito nang mahigpit nang hindi nagugulo kung paano ito gumagana.
