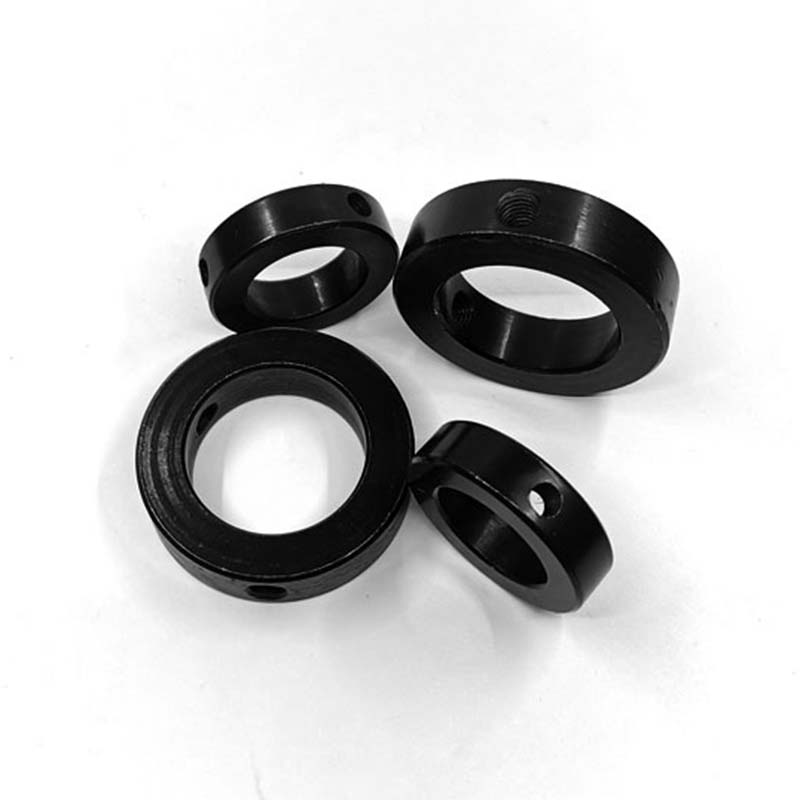

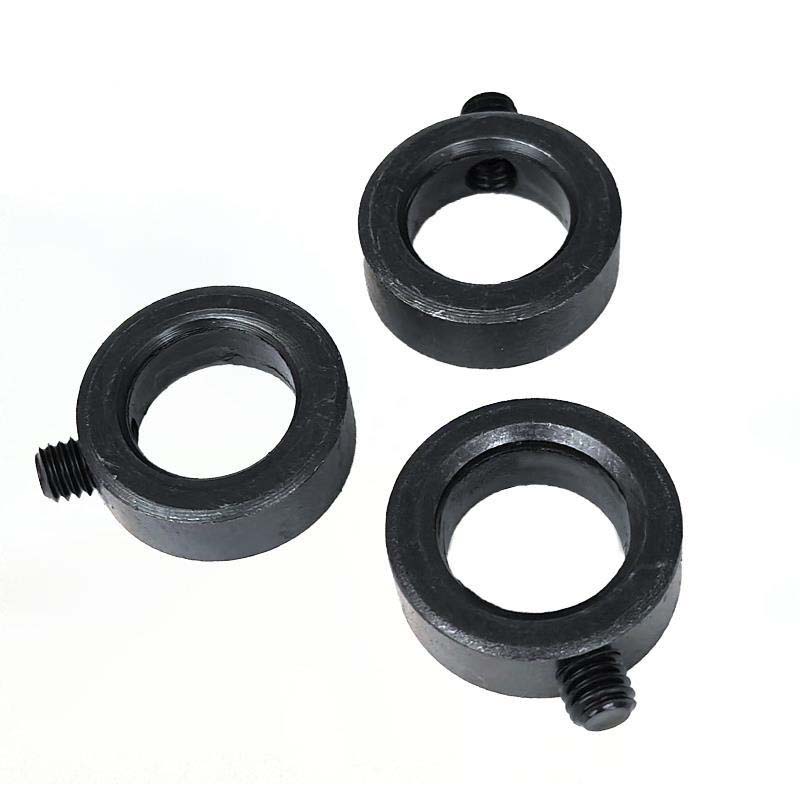

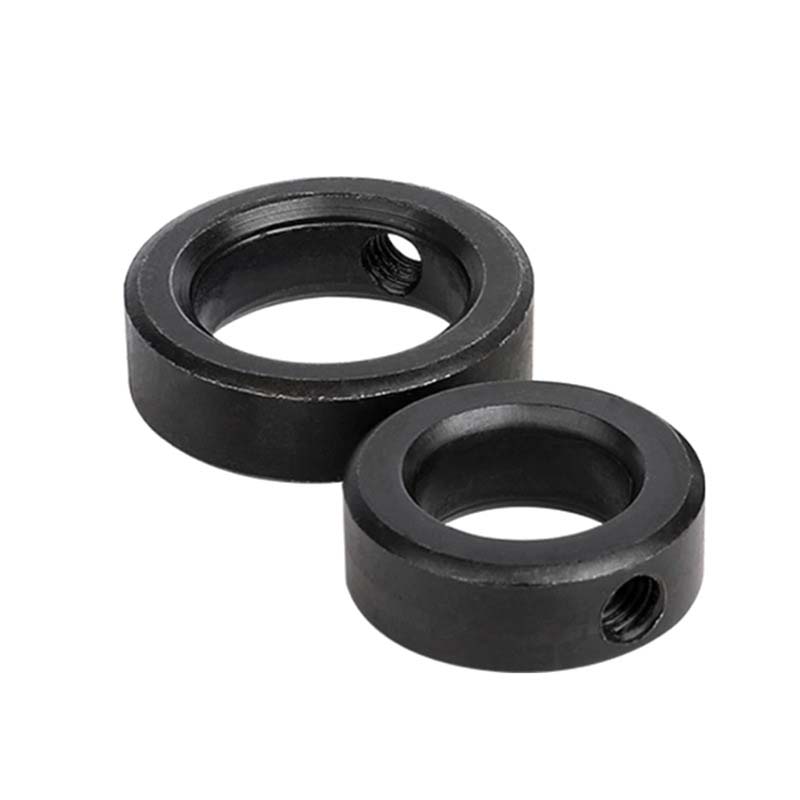

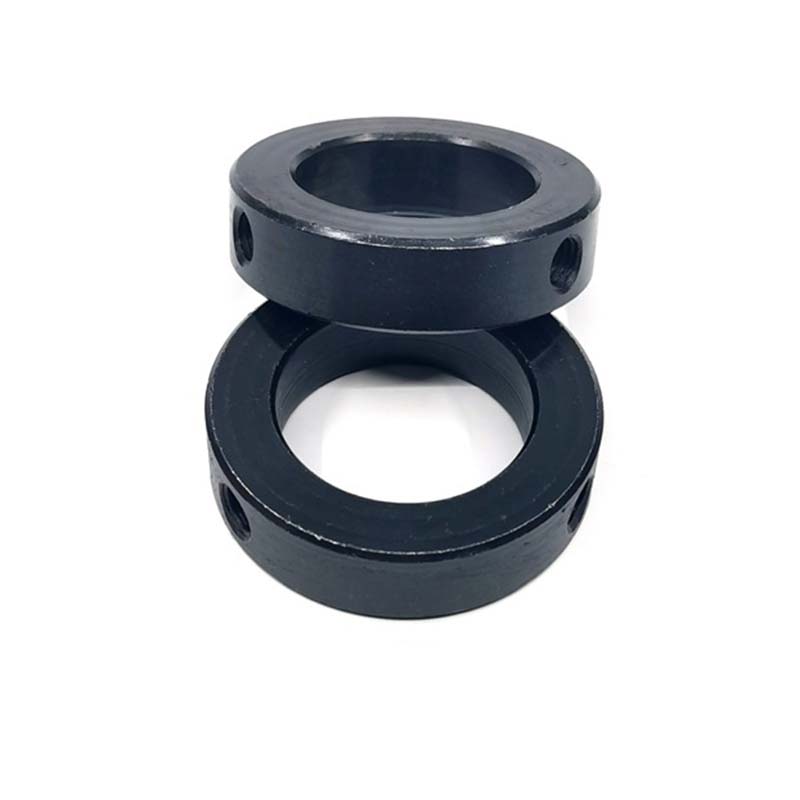

May Threaded Locking Retaining Ring

Ang isang may sinulid na locking retaining ring ay isang mekanikal na bahagi na idinisenyo upang maiwasang lumuwag ang mga sinulid na koneksyon. Pinagsasama nito ang isang sinulid na tornilyo na may manggas upang pantay na ipamahagi ang presyon sa panahon ng pag-install, na tinitiyak ang isang ligtas at matatag na pagkakasya. Ang Xiaoguo® ay isang propesyonal na tagagawa ng fastener sa China na maaaring mag-customize ng mga produkto ayon sa mga kinakailangan ng customer at magbigay ng mga sample.

Modelo:GB/T 885-1986

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang mga may sinulid na locking retaining ring ay gawa sa hindi kinakalawang na asero o carbon steel, na matibay at lumalaban sa kalawang. Ang ibabaw ay sumailalim sa heat treatment upang pahabain ang buhay ng serbisyo at mapahusay ang wear resistance. Ang sinulid na bahagi ay sumailalim sa precision cutting treatment upang matiyak ang maayos na paghihigpit at pagkakahanay ng thread. Para sa paggamit sa malupit na kapaligiran, maaaring piliin ang zinc-nickel plating o black oxide plating upang magdagdag ng corrosion-resistant coating sa ibabaw. Ang mga materyales na ito ay maaaring gumana sa hanay ng temperatura na -40°C hanggang 300°C, kaya ang locking ring na ito ay maaaring gamitin sa matinding kapaligiran tulad ng mga marine environment, chemical plant, o heavy machinery.

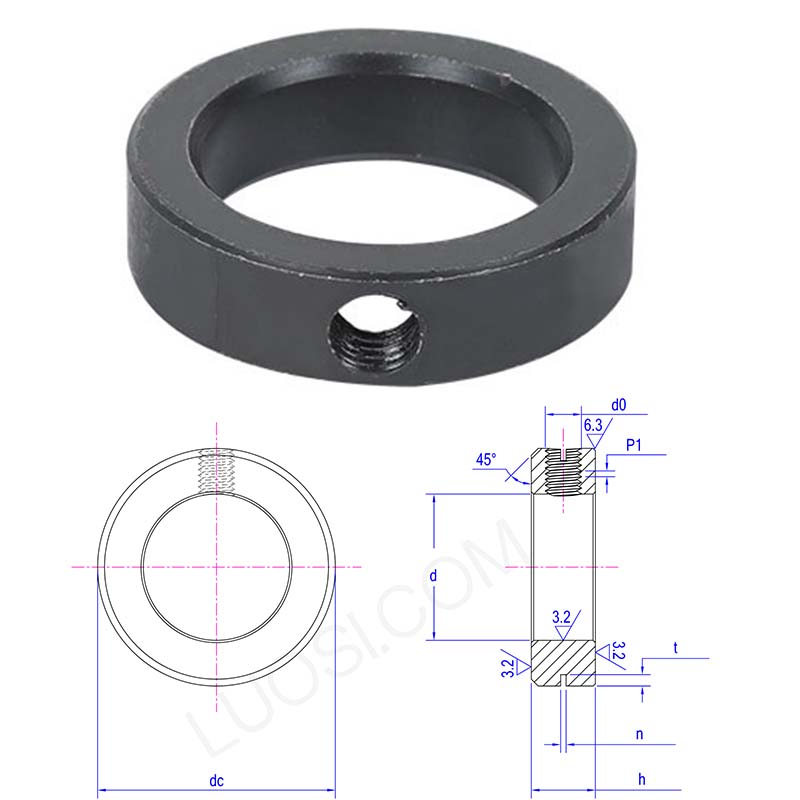

Threaded locking retaining ring

Mon	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d max	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
d min	14	15	16	17	18	19	20	22	25	28	30
h max	12	12	12	12	12	12	12	12	14	14	14
h min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Aplikasyon

Ang mga naka-thread na locking retaining ring ay malawakang ginagamit sa mga power transmission system, pump assemblies, at robot component, lalo na sa mga application kung saan kinakailangan upang matiyak na ang mga bahagi ay ligtas na naayos sa shaft. Sa kanilang mga katangiang lumalaban sa vibration, karaniwang ginagamit ang mga ito sa mga automotive transmission system, wind turbine gearbox, at conveyor system. Ginagamit din ito sa industriya ng aerospace.

Lumilitaw din ito sa mga kagamitang pang-agrikultura at mga setup ng renewable energy, na gumagawa ng matatag na trabaho sa pagpapanatiling maayos sa maalikabok, basang mga kondisyon o kapag may maraming torque na kasangkot.

Kailangan ba ng mga espesyal na tool para sa pag-install?

Walang mga espesyal na tool ang kinakailangan para sa operasyon. Maaaring gamitin ang mga ordinaryong tool (gaya ng hex wrenches o screwdriver) para madaling mag-install ng mga may sinulid na locking retaining ring. Walang hydraulic presses o custom fixtures ang kailangan para sa pagsasaayos. Ang tumpak na pagsasaayos ay maaaring makamit sa pamamagitan lamang ng paggamit ng sinulid na mga turnilyo sa locking ring.
