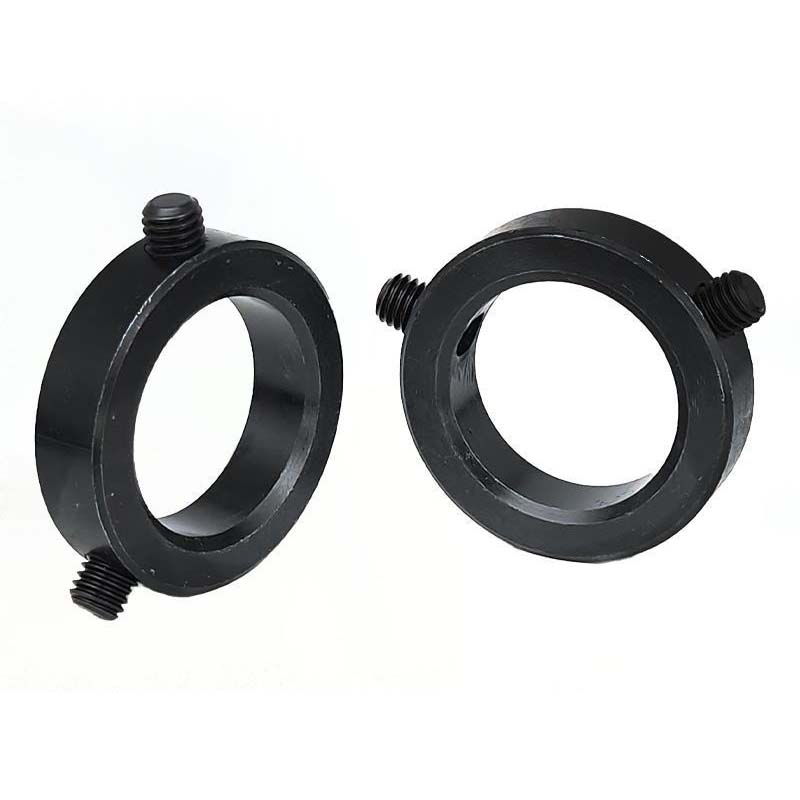

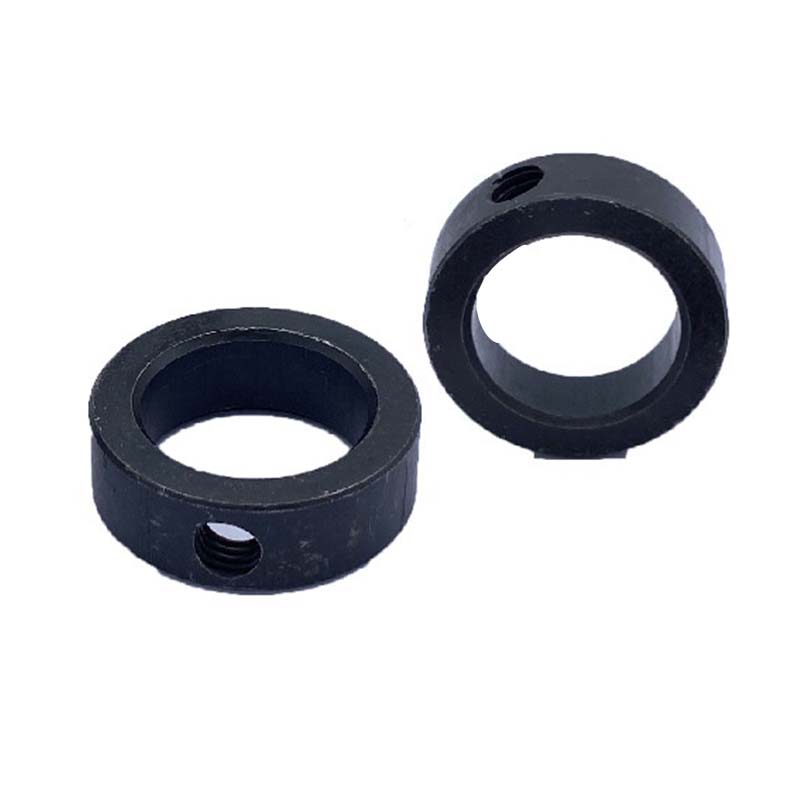

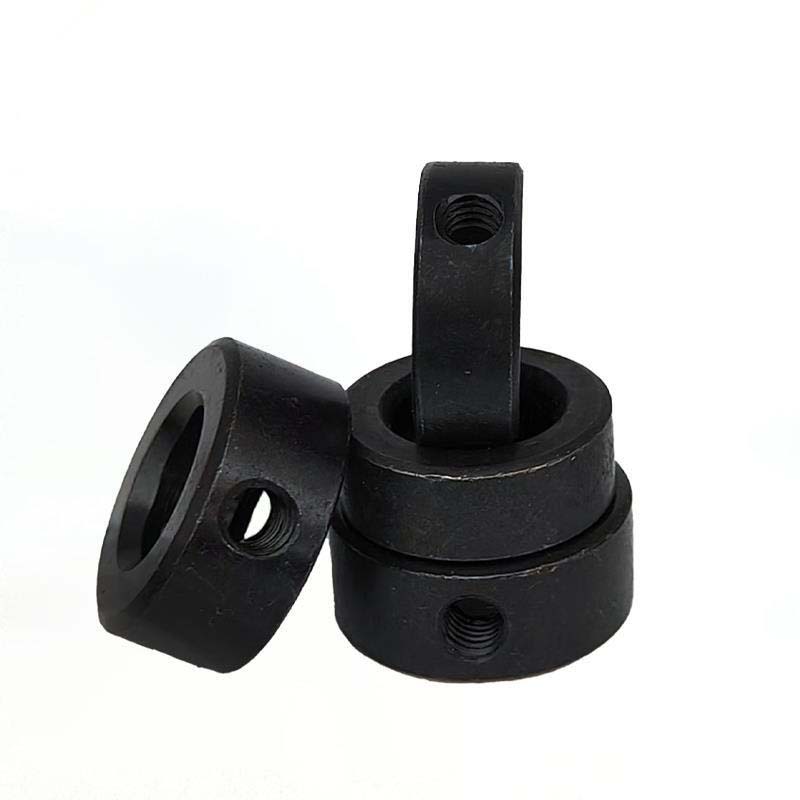

Itakda ang Screw Lock Collar Retainer

Ang XIAOGUO® ay nagpapanatili ng mga bodega sa Rotterdam at Houston upang mapabilis ang paghahatid sa rehiyon. Ang pag-install ng isang set screw lock collar retainer ay kinabibilangan ng paghihigpit sa mga turnilyo nito upang mai-compress ang singsing nang radially, na lumilikha ng isang tumpak at magagamit muli na mekanismo ng pag-clamping.

Modelo:GB/T 885-1986

Magpadala ng Inquiry

Paglalarawan ng Produkto

Para mas tumagal, itong set screw lock collar retainer ay may iba't ibang surface treatment. Ang nickel plating (inilapat nang pantay-pantay nang walang kuryente) ay nakakatulong na maprotektahan laban sa kalawang, at ang phosphate coatings ay ginagawa itong mas makinis at mas lumalaban sa kalawang. Para sa mahihirap na kapaligiran, maaari kang magdagdag ng mga layer ng tungsten carbide na na-spray sa isang espesyal na proseso. Ang mga paggamot na ito ay pinapanatili itong gumagana nang maayos sa acid, asin, o magaspang na mga kondisyon. Maaari ka ring makakuha ng mga custom na opsyon sa anodizing na nakakatugon sa mga partikular na pamantayan ng industriya, tulad ng mga finish na inaprubahan ng FDA para sa mga machine na ginagamit sa pagproseso ng pagkain.

Sukat

Ang Set screw lock collar retainer ay may mga shaft diameter mula 5mm hanggang 500mm, na may fit tolerance hanggang sa ISO h6 standards. Maaari kang makakuha ng mga custom na lapad (3mm hanggang 20mm) at mga sukat ng thread (M3 hanggang M24) upang magkasya sa iba't ibang pangangailangan sa disenyo. Ang bawat isa ay may mga marka ng laser para sa pagsubaybay, kaya maaari mong panatilihin ang mga tab dito. Ang mga CAD drawing na kasama nito ay ginagawang madali upang magkasya sa mga umiiral na setup. Mayroon ding mga bersyon ng split-ring na nagbibigay-daan sa iyong idagdag ang mga ito sa mga shaft na naka-install na nang hindi na kailangang paghiwalayin muna ang lahat.

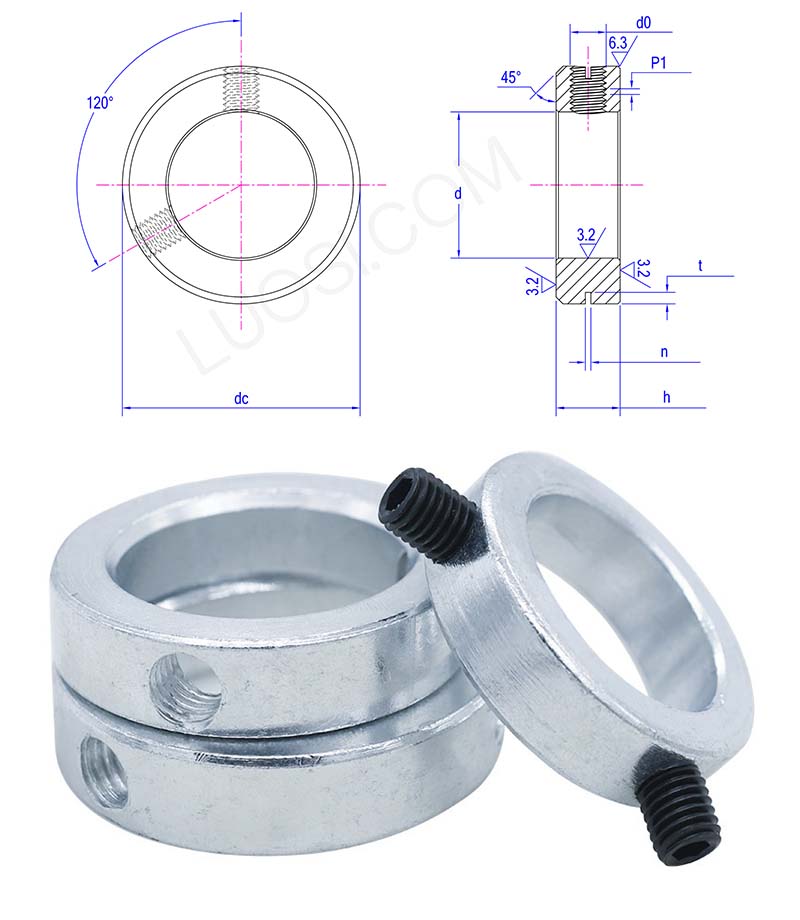

Mon	Φ85	Φ90	Φ95	Φ100	Φ105	Φ110	Φ115	Φ120	Φ125	Φ130	Φ135
d max	85.087	90.087	95.087	100.087	105.087	110.087	115.087	120.087	125.1	130.1	135.1
d min	85	90	95	100	105	110	115	120	125	130	135
h max	22	22	25	25	25	30	30	30	30	30	30
h min	21.48	21.48	24.48	24.48	24.48	29.48	29.48	29.48	29.48	29.48	29.48
n max	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
n min	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
t max	3.96	3.96	3.96	3.96	3.96	4.95	4.95	4.95	4.95	4.95	4.95
t min	3.24	3.24	3.24	3.24	3.24	4.05	4.05	4.05	4.05	4.05	4.05
dc	120	125	130	135	140	150	155	160	165	170	175
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75

Tumayo sa mga kapaligirang may mataas na temperatura

Ang set screw lock collar retainer ay karaniwang gawa sa heat-treated na bakal o hindi kinakalawang na asero na lumalaban sa kaagnasan, kaya maaari itong gumana nang maayos sa mga temperatura hanggang 300°C (572°F). Ang mga turnilyo sa lock collar ay kadalasang may mataas na temperatura na anti-seize coating upang pigilan ang mga thread mula sa pagdikit o pagkasira. Kung kailangan mo ito para sa talagang mahihirap na kondisyon, may mga opsyon tulad ng Inconel® o mga ceramic-coated na bersyon. Sinusubukan nila ito sa pamamagitan ng pagbibisikleta sa mainit at malamig na panahon upang matiyak na ang retaining ring ay nagpapanatili ng lakas ng pagkaka-clamp nito at hindi nagbabago ang hugis. Ginagawa nitong mabuti para sa mga engine, turbine, o aerospace setup kung saan ito nagiging sobrang init.
