Karaniwang Panloob na Mga Panglaba ng Pang-lock ng Ngipin

Para sa mga turnilyo na may maliit na ulo, ang pagbili ng Xiaoguo® Standard Internal Tooth Lock Washers ay ang perpektong pagpipilian.

Magpadala ng Inquiry

Paglalarawan ng Produkto

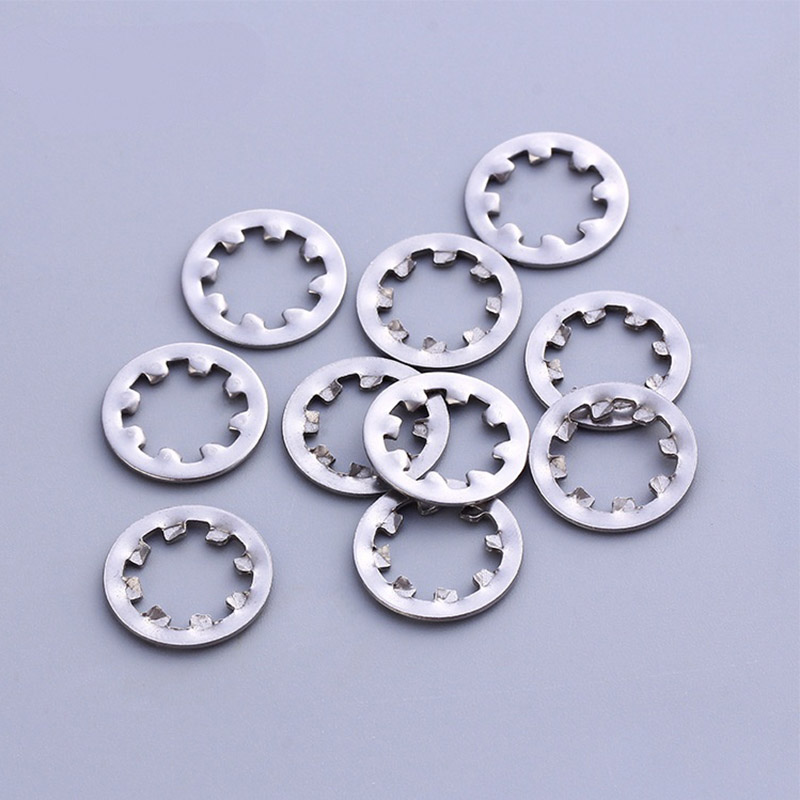

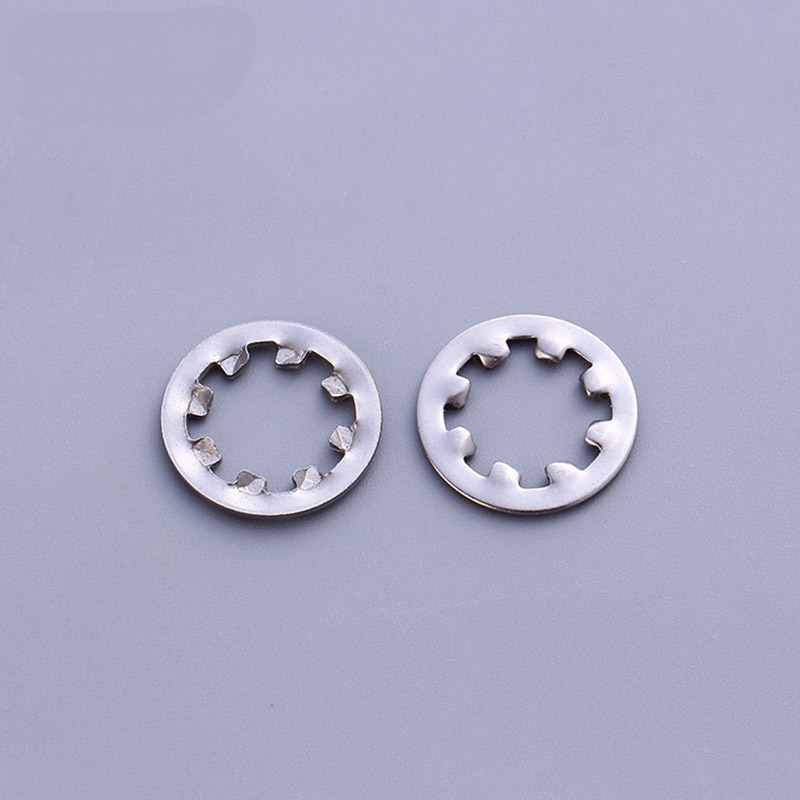

Ang Standard Internal Tooth Lock Washers ay isang uri ng anti-loosening washer, na may inwardly-arranged na parang ngipin na mga istraktura sa ibabaw nito. Ang hugis nito ay isang manipis na singsing na metal, na may matalim na singsing ng ngipin sa gitna at isang makinis at patag na panlabas na bilog. Kapag hinihigpitan ang tornilyo, ang mga ngiping ito ay ilalagay sa ulo ng tornilyo at sa ibabaw ng bahagi ng kagamitan, na umaasa sa puwersa ng frictional at sa puwersa ng kagat upang maiwasan ang pagluwag ng turnilyo. Sa simpleng mga termino, ang isang "lock" ay idinagdag sa pagitan ng ulo ng tornilyo at sa ibabaw ng bahagi ng kagamitan, na pumipigil sa pag-loosening ng tornilyo sa panahon ng pagpapatakbo ng kagamitan dahil sa mataas na dalas ng panginginig ng boses.

Prinsipyo ng paggawa

Ang prinsipyo ng pagtatrabaho ng Standard Internal Tooth Lock Washers Joint ay talagang simple. Pangunahing umaasa ito sa dalawang pag-andar: "nakakaakit ng mga ngipin + nababanat na presyon" upang maiwasan ang pag-loosening.

（1）Paggiling ng ngipin

Ang panloob na singsing ng Standard Internal Tooth Lock Washers ay may serye ng matatalas na ngipin. Kapag ang bolt o nut ay hinigpitan, ang mga ngiping ito ay tatagos sa dalawang magkadikit na ibabaw:

Ang ilalim na ibabaw (metal na ibabaw) ng ulo ng tornilyo / nut

Ang ibabaw ng workpiece (kung minsan ay tumatagos pa sa pintura o layer ng oxide)

Kapag naipasok na ang mga ngipin, para bang may nakalagay na ring ng "mini-blocking devices" sa ilalim ng screw head. Kung ang tornilyo ay sumusubok na i-rotate pabalik sa kanyang sarili, ang mga ngipin na ito ay mahigpit na hahawakan ito at pipigilan ito mula sa paggalaw, kaya pinipigilan ang pagluwag.

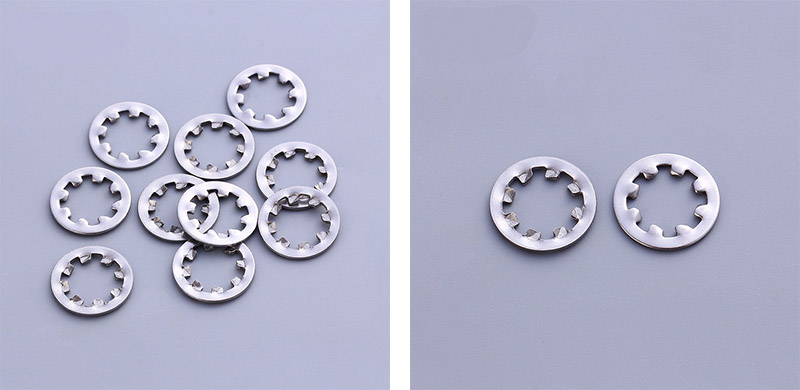

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

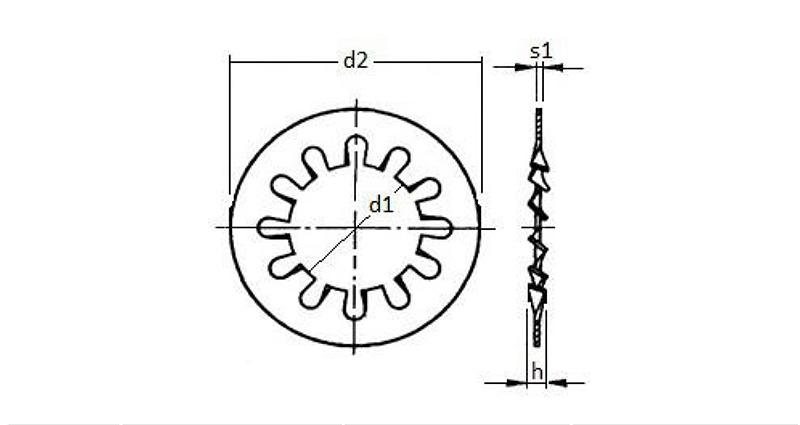

Ang impormasyon at pagguhit na ibinigay ay sanggunian lamang

（2）Nababanat na presyon

Ang washer mismo ay nababanat. Pagkatapos na higpitan, ang Standard Internal Tooth Lock Washers ay na-flatten, ngunit ang materyal nito ay palaging nagsusumikap na bumalik sa orihinal nitong hugis, kaya patuloy itong bumubuo ng reverse thrust at pataas na rebound force.

Ang nababanat na puwersa na ito ay kumikilos sa mga thread, pinatataas ang alitan sa pagitan ng mga thread. Sa mas malaking alitan, ang mga turnilyo ay natural na nagiging mas malamang na lumuwag.

（3）Ang pinagsamang epekto ng dalawa

Ang mekanikal na clamping ay nagbibigay ng direktang anti-turning resistance

Ang nababanat na preload ay nagpapataas ng alitan ng thread at sabay-sabay na nagbabayad para sa mga maliliit na panginginig ng boses o paggapang ng materyal.

Nagtutulungan ang dalawa, tinitiyak na ang Standard Internal Tooth Lock Washers ay epektibong makakapigil sa bolt na lumuwag kahit sa mga kapaligirang may vibration, impact, o thermal expansion at contraction.
