Mga Panloob na Ngipin na may Toothed Lock Washers

Ang Pabrika ng Xiaoguo® ay maaaring magbigay ng iba't ibang uri ng Toothed lock washers na panloob na ngipin sa iba't ibang materyales. Maaari nitong matugunan ang iba't ibang mga kinakailangan sa pagpapasadya ng mga customer, kabilang ang mga espesyal na laki, mga espesyal na paggamot sa ibabaw, atbp., upang matugunan ang mga pangangailangan sa paggamit ng mga customer sa iba't ibang mga kapaligiran sa pagtatrabaho.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang panlabas na ngipin at panloob na tooth locking gasket ay dalawang magkatulad na produkto na idinisenyo para sa iba't ibang sitwasyon ng aplikasyon. Ang Toothed lock washers internal teeth ay mas "gentle", habang ang external tooth gasket ay mas "agresibo". Ang pangunahing pagkakaiba sa pagitan ng mga ito ay nakasalalay sa posisyon ng mga ngipin, na tumutukoy sa kani-kanilang mga lugar ng kadalubhasaan.

Paghahambing Mga lock washer na may ngipin na panloob na ngipin Panlabas na Ngipin

Hitsura at hugis ng ngipin Ang mga ngipin ay matatagpuan sa panloob na singsing ng gasket at umaabot papasok. Ang mga ngipin ay matatagpuan sa panlabas na singsing ng gasket at umaabot palabas, na kahawig ng mga bituin.

Prinsipyo ng pag-lock Kapag humihigpit, ang mga ngipin sa panloob na singsing ay "kumakagat" sa ilalim ng ulo ng tornilyo o ulo ng bolt, na nagbibigay ng anti-loosening friction force. Kapag humihigpit, ang mga ngipin sa panlabas na singsing ay sabay-sabay na "kumakagat" sa ibabaw sa ibaba ng ulo ng fastener at sa ibabaw ng pag-install ng konektadong bahagi.

Pangunahing bentahe Walang pinsala sa workpiece: Ang panlabas na singsing ay makinis at hindi makakamot o makakasira sa ibabaw ng pagkakabit. Mas malakas na anti-loosening performance: Double-sided interlocking, lalo na angkop para sa mga application na napapailalim sa vibration at malakas na torsional load.

Adaptive screw type Pangunahing ginagamit para sa mga turnilyo na may mas maliit na laki ng ulo Angkop para sa mga turnilyo na may mas malalaking ulo

Pangunahing mga sitwasyon ng aplikasyon Karaniwan itong ginagamit para sa mga panloob na bahagi at panel ng mga sasakyan, tumpak na elektronikong kagamitan, mga gamit sa bahay, atbp. Ito ay malawakang ginagamit sa mga patlang na nangangailangan ng mas malakas na puwersa ng paghihigpit, tulad ng mabibigat na makinarya, tsasis, malalaking kagamitan sa kuryente at mga makinang pang-industriya na lumalaban sa matataas na vibrations.

Mga hakbang sa pag-install

Ang pag-install ng mga panloob na ngipin ng Toothed lock washers ay napaka-simple. Ang pangunahing punto ay ang direksyon ay dapat na tama.

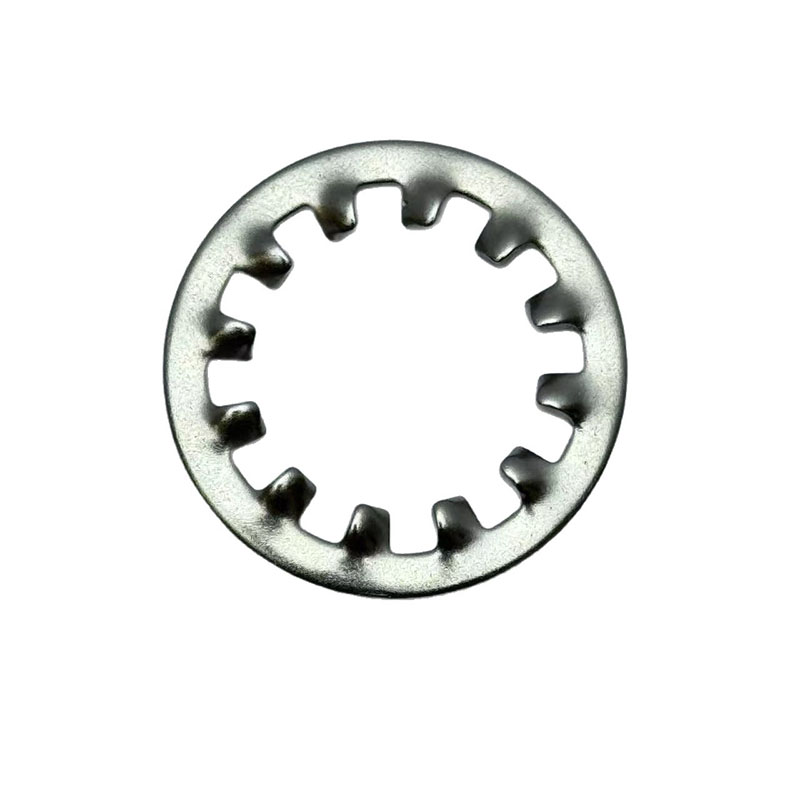

Toothed Lock Washers Internal Teeth

（1）Kumpirmahin ang mga detalye

Siguraduhin na ang panloob na diameter ng Toothed lock washers panloob na mga ngipin ay tumutugma sa diameter ng bolt.

Suriin kung ang mga ngipin ng gasket ay buo at walang anumang pagpapapangit.

（2）Linisin ang contact surface

Punasan ang langis, pintura at iron filings mula sa ilalim ng bolt head at sa ibabaw ng workpiece.

Kung ginagamit para sa electrical grounding, siguraduhin na ang mga ngipin ng gasket ay maaaring tumagos sa pintura o oxide layer.

（3）Ilagay ang washer (mahalaga ang direksyon)

Ilagay ang Toothed lock washers internal teeth sa bolt.

Ang ibabaw ng ngipin ay dapat na nakaharap sa bolt head o nut (iyon ay, ang mga ngipin ay dapat na nakatuon sa ibabaw ng bahagi na higpitan).

Ang makinis at patag na ibabaw ay nakaharap sa panlabas na bahagi ng ulo ng bolt.

（4）Ipasok ang bolt

Ipasa ang bolt gamit ang washer na nakakabit sa butas ng workpiece.

Paunang higpitan ang nut o bolt sa pamamagitan ng kamay upang matiyak na ang mga sinulid ay maayos na nakahanay.

（5）Higpitan

Gumamit ng torque wrench at higpitan ang bolts ayon sa karaniwang mga halaga ng torque.

Sa panahon ng proseso ng paghihigpit, ang mga ngipin ay awtomatikong makikipag-ugnay sa ibabaw ng contact.

Walang karagdagang pagsasaayos ng metalikang kuwintas ang kinakailangan; ang karaniwang metalikang kuwintas ay sapat na.

（6）Suriin

Para sa mga electrical grounding application, maaaring gamitin ang isang multimeter upang sukatin ang conductivity sa magkabilang panig ng gasket upang kumpirmahin na ang mga ngipin ay tumusok sa patong.

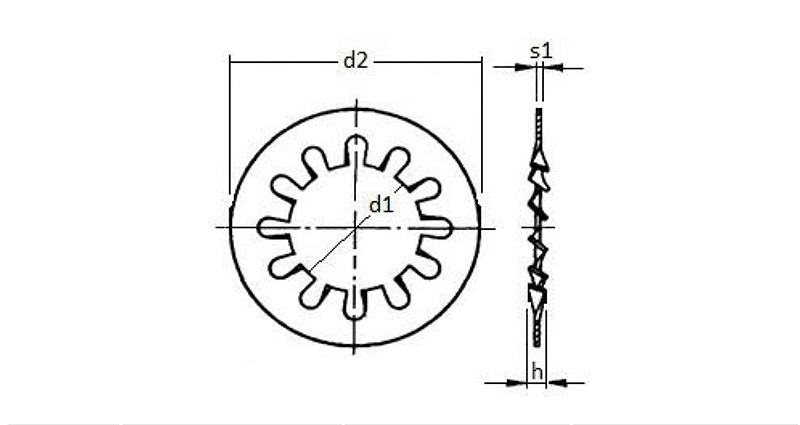

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Ang impormasyon at pagguhit na ibinigay ay sanggunian lamang

Mga Madalas Itanong

（1）Paano sila nakabalot para i-export?

Ang panloob na packaging ay binubuo ng mga plastic bag at mga kahon ng papel, habang ang panlabas na packaging ay mga karaniwang export na karton at pallet. Ang bawat Toothed lock washers panloob na ngipin ay walang independiyenteng proteksyon, ngunit ang packaging ay sapat upang maiwasan ang mga ito mula sa scratching bawat isa sa panahon ng transportasyon.

（2）Maaari bang gamitin ang panloob na lock ng ngipin na may mga countersunk screws?

Oo, ngunit kinakailangang tandaan na ang ibabaw ng ngipin ay kailangan pa ring harapin ang workpiece. Dahil ang ulo ng countersunk screw ay korteng kono, ang mga panloob na ngipin ng washer ay maaaring hindi ganap na makadikit sa ilalim na ibabaw ng ulo, na nagreresulta sa bahagyang mas mahinang epekto ng pag-lock.
